Меню настройки изменения числа ячеек

Управление Материалами. Для управления и настройки многочисленных параметров Редактора Материалов предназначены горизонтальный и вертикальный Toolbars (Панели Инструментов), расположенные снизу и справа от поля ячеек материалов .

Панель Инструментов Редактора Материалов Ниже приводится краткий обзор функциональных кнопок и их описания.

Get Material (Извлечь Материал) — вызывает Material / Map Browser (Просмотр и выбор материалов и текстурных карт).

Put Material to Scene (Поместить Материал в Сцену) - назначает материал активной ячейки всем объектам, имеющим его.

Assign Material to Selection (Назначить Материал Выделению) - назначает материал активной ячейки всем объектам, выделенным в этот момент.

Reset Map Mtl to Default (Вернуть Значения по Умолчанию) - устанавливает все параметры материала активной ячейки в исходные.

Для выбора Туре (Типа) материала нужно использовать кнопку выбора, расположенную слева от списка имен. При нажатии вызывается окно выбора типов Material / Map Browser (Просмотрщик Материалов / Текстур).

Основные Источники Света. Любая из вновь созданных сцен имеет Default Lighting (Базовое Освещение) - способ отрисовки сцены при полном отсутствии источников света. Действительно, если пользователь начинает с создания геометрии и присвоения ей неких материалов, не позаботившись об освещении, то за него это сделает сама программа, давая возможность заняться этим позднее. Установки базового освещения производятся в диалоговом окне Viewport Configuration (Конфигурация Видовых Окон), вызываемом через одноименный пункт падающего меню Customize (Настроить)

Установки Базового Освещения

Default Lighting (Базовое Освещение). Группа Rendering Options (Параметры Визуализации) содержит флажок Default Lighting (Базовое Освещение), который позволяет управлять встроенным освещением, и два переключателя Light (Один Источник Света) Light (Два Источника Света), осуществляющих выбор числа базовых осветителей сцены.

При одном включенном источнике света сцена отрисовывается с фронтальным, расположенным «за плечом наблюдателя» освещением. Такая конфигурация позволяет быструю перерисовку объектов сцены в видовых окнах, однако, выглядит менее естественно, чем другая, с двумя источниками света.

Во втором варианте один из осветителей располагается слева вверху, а другой - справа внизу, что способствует более реальному виду, хотя при обновлении экрана происходит большее замедление. Параметры базового освещения ограничиваются описанным незначительным набором установок.

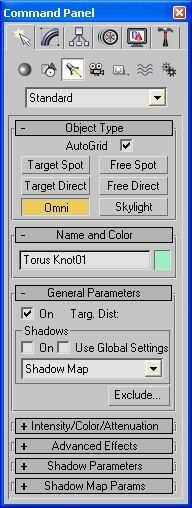

Виды источников света Мах. Далее мы рассмотрим основные источники света, применяемые в среде Мах, и сначала следует остановиться на их классификации:

Omni (Всенаправленный) - источник света, располагающийся в точке и излучающий во всех направлениях трехмерного пространства сцены. Такой осветитель еще называют точечным. В видовых окнах осветитель отрисовывается как объект, по виду напоминающий восьмигранник .

Отображение осветителя Omni (Всенаправленного)

Target Spot (Нацеленный Прожектор) - источник света, состоящий из собственно излучателя и Target (Точки Цели), задающей направление лучей. Такой осветитель можно представить в виде конуса или пирамиды с вершиной в точке излучения. В видовых окнах осветитель отрисовывается как желтая восьмигранная пирамидка (излучатель), соединенная голубой линией (осью луча зрения) с желтым кубиком (точкой цели)

Отображение осветителя Target Spot (Нацеленного Прожектора)

Target Direct (Нацеленный Прямой) - аналогичный предыдущему источник света, излучаемый не точкой, а плоскостью. Такой осветитель можно представить в виде параллелепипеда или цилиндра, и в видовых окнах он отрисовывается как желтая четырехгранная стрелка (излучатель), соединенная голубой линией (осью луча зрения) с желтым кубиком (точкой цели) .

Отображение осветителя Target Direct (Нацеленного Прямого)

Free Spot (Свободный Прожектор) - источник света, идентичный нацеленному прожектору, но без точки цели. Направление светового луча изменяется вращением осветителя. В видовых окнах осветитель отрисовывается как желтая восьмигранная пирамидка .

Съемочные Камеры

Рассматриваемые ранее при изучении видовых окон различные точки зрения наблюдателя почти всегда подходят для стадии создания и редактирования объектов трехмерных сцен, однако все они (может быть за исключением вида Perspective (Перспектива)) выглядят нереально и. безусловно, не годятся для визуализации сцен, требующих реализма. Для решения этой задачи предназначены специальные служебные объекты - Съемочные Камеры или просто Камеры.

Основные параметры камер. В среде Мах используются два вида камер:

Target Camera (Нацеленная Камера).

Free Camera (Свободная Камера).

Второй тип съемочных камер менее удобен для большинства случаев, поэтому остановимся на первом и рассмотрим его подробнее.

Нацеленная Камера представляет собой объект, по структуре близкий к рассмотренному ранее источнику света типа Target Spot (Нацеленный Прожектор), - это точка объектива камеры, показываемая в окнах в виде синего изображения кинокамеры и Target (Точка Цели) (отрисовываемая синим кубиком), в которую всегда направлен воображаемый луч зрения наблюдателя ).

Ось луча зрения отрисовывается прямой голубого цвета, соединяющей объектив камеры и кубик цели.

Отображение Target Camera (Нацеленной Камеры)

Разберем основные параметры настройки камер. Для этого необходимо перейти в панель Create (Создать) и раскрыть кнопкой Cameras (Камеры) свиток типов съемочных камер. Далее следует щелкнуть на кнопке Target (Нацеленная), после чего отобразится свиток Parameters (Параметры), содержащий все необходимые инструменты настройки .

Действия пользователя по созданию камер аналогичны описанным для осветителей типов Target (Нацеленных) и Free (Свободных), поэтому сразу обратимся к разбору содержимого выбранного свитка.

Пара связанных счетчиков Lens (Линзы) и FOV или Field-of-View (Поле Зрения) управляет величиной поля зрения камеры или области видимого наблюдателю изображения. При изменении одного из этих счетчиков пропорционально меняется значение другого. Расположенный рядом список кнопок выбирает способ задания поля зрения:

Поле зрения измеряется по горизонтали вида. Поле зрения измеряется по вертикали вида. Поле зрения измеряется по диагонали вида.

Далее следует группа стандартных наборов линз Stock Lenses (Шаблонные Линзы) для быстрого выбора пары значений Lens (Линзы) и FOV (Поле Зрения).

Расположенный ниже список выбора типа камеры становится доступен при редактировании уже созданной камеры через панель Modify (Редактировать), а два флажка Show Cone (Показать Границу Поля Зрения) и Show Horizon (Показать Линию Горизонта) управляют отрисовкой геометрии камеры в видовых окнах.

Параметры Камер

Далее располагаются две группы настроек Environment Ranges (Диапазоны Видимости) и Clipping Planes (Плоскости Невидимости).

Первая группа содержит счетчики Near Range (Ближний Диапазон) и Far Range (Дальний Диапазон), которые задают границы начала и конца, используемые при визуализации сцен Environment Effects (Эффектов Окружения), таких как туман, глубина резкости и др.

Практическая часть. Создать текст, содержащий фамилию студента. Подготовить настройки материалов и освещения.

Литература.

Стиренка А.С. 3dsMAX 2009/3dsMAX Design 2009. Самоучитель.- М.:ДМК Пресс 2008, 544 с.,ил. (Серия “Самоучитель”).
