Лекция №7 [21.10.11]

Сети Frame Relay не исправляют ошибки. Предполагается, что эту функцию будут выполнять протоколы более высокого уровня. Необходимо, чтобы вероятность ошибки в канале была не выше, чем 10^-6.

Полезная пропускная способность определяется качеством каналов связи, тех сетей, на базе которых построена эта технология.

На величины задержек Frame Relay гарантии не даёт, поэтому она почти не применяется для передачи голосовых сообщений.

Применение Frame Relay удобно для передачи трафика локальных сетей, при объединении сетей мостами.

Frame Relay Access Device (FRAD) – для доступа к сетям Frame Relay.

ATM

Asynchronous Transfer Mode - асинхронный режим передачи. Технология была разработана ещё при технологии ISDN.

Трафик, передаваемый в ATM:

1) голос и видео;

2) данные;

3) мультимедиа.

Технология ориентирована на коммутацию с практически не ограниченной полосой пропускания. Кадр фиксированного размера – 53 байта (из них 5 байтов на заголовок). Время на коммутацию практически постоянное, дисперсия этого времени практически нулевая, поэтому задержки при передаче минимальны.

GFC – Generic Flow Control – 4 бита, используется при подключении конечной станции к первому коммутатору. При коммутации между узлами используется как расширение виртуального пути.

VPI – Virtual Path Identifier – идентификатор виртуального пути, объединяет виртуальные каналы в маршрут. 8 бит для соединения ES-NN и 12 бит для NN-NN.

VCI – Virtual Channel Identifier – идентификатор виртуального канала внутри пути.

PT – Payload Type – поле информационного наполнения. 3 бита, идентифицирует тип данных, 1 бит для указания перегрузки в сети.

CLP – Cell Loss Priority – приоритет потери ячейки в сети. 1 бит, для высокоприоритетных, которые не удаляются, бит устанавливается в ноль, а низкоприоритетные – 1, и их можно удалять при перегрузке сети.

HEC – Header Error Check – контрольная сумма заголовка.

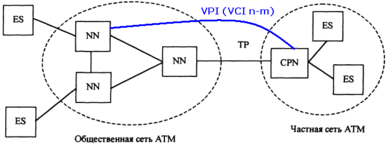

Виртуальный пусть используется. когда два пользователя сети имеют собственные коммутаторы на каждом конце пути и могут организовать и поддерживать виртуальное соединение на уровне коммутатора. Виртуальный путь – это типа канал, в котором проложено множество кабелей, по каждому из которых может быть организовано виртуальное соединение.

NN – Network Node (коммутатор). Коммутаторы могут быть общественные и частные (Customer Premises Node).

ES – End System (конечная система).

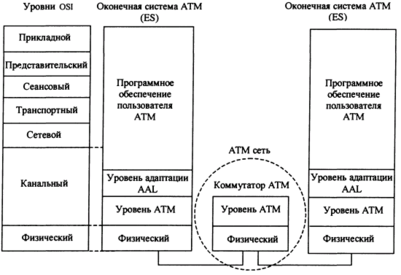

Уровни ATM:

Основной функцией уровня ATM является коммутация ячеек. На этом уровне устройство ATM принимает ячейки, поступающие по пути передачи данных, определяет путь дальнейшей пересылки, по которому эти ячейки следует ретранслировать, и форматирует заголовок каждой отправляемой ячейки.

Уровень адаптации ATM (AAL) предлагает интерфейс между сетью ATM и пользовательским программным обеспечением ATM, обычно реализуемым в подсистеме сетевого ПО. AAL применяется только в оконечных устройствах, но не в коммутаторах ATM. В оконечном устройстве, играющем роль отправителя, AAL принимает битовый поток от пользовательского программного обеспечения ATM и структурирует его в виде ячеек, подходящих для транспортировки по сети ATM. В принимающем оконечном устройстве ATM соответствующий уровень AAL получает ячейки из сети, воссоздает исходный битовый поток и передает его принимающему пользовательскому ПО.

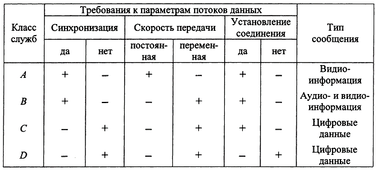

ATM поддерживает четыре класса служб на уровне адаптации, которые определяются типом реализации соединения, поддержки скорости передачи, синхронизации и установления виртуального соединения.

1) класс А (эмуляция цепей). Служба класса А ориентирована на создание соединения и поддерживает постоянную скорость передачи битов и временные соотношения между отправлением и получением информации. Таким образом, адресат получает поток данных с постоянной скоростью (с какой ее передает отправитель). Службу этого класса можно использовать для передачи аудио- и видеоданных вместо обычной телекоммуникационной связи с коммутацией цепей (т.е. вместо аналогового канала);

2) класс В (переменная скорость передачи). Данная служба во многом аналогична службе класса А. Она ориентирована на соединение, имеет переменную скорость передачи и поддерживает временные соотношения между отправлением и получением данных. Кроме того, эта служба предусматривает передачу уплотненной (сжатой) аудио- и видеоинформации и может использоваться, например, в видеоконференциях, где при ограниченных задержках изменяющаяся скорость передачи данных считается допустимой;

3) класс С (передача данных, ориентированная на создание соединения). Служба класса С также ориентирована на создание соединения, но не поддерживает временные соотношения. Служба этого класса требует создания двухточечного соединения между отправителем и получателем. Пользователь-отправитель передает информацию в сеть в виде пакетов переменного размера, которые получает целевое программное обеспечение пользователя ATM. Поступающие к целевому пользователю пакеты могут приходить с отличной от исходной скоростью. Эта служба обеспечивает обмен данными подобно обычным компьютерным сетям;

4) Класс D (передача данных, не ориентированная на создание соединения). Служба класса D не ориентирована на соединение, она предназначена для передачи данных без создания соединения, что обычно применяют в локальных сетях. В этой службе информация передается по сети ATM в виде пакетов переменного размера, которые поступают к получателю с переменной скоростью. При этом установление соединения не требуется. Каждый передаваемый пакет содержит полные адреса отправителя и получателя. Пакеты могут адресоваться как одному получателю, так и нескольким одновременно (многоадресная рассылка. Но не широковещательная).

Сети ATM не поддерживают широковещательную рассылку.

LANE – LAN Emulation – технология эмуляции локальных сетей. Обеспечивает совместную работу сетей Ethernet и ATM на канальном уровне. При этом, коммутаторы ATM работают в качестве высокоскоростных коммутаторов магистрали локальной сети, обеспечивая не только высокую скорость, но и гибкость соединения коммутаторов ATM между собой.

В LANE определён способ преобразования кадров и MAC-адресов технологии Ethernet в ячейки и виртуальные каналы технологии ATM. Все действия по преобразованию выполняет специальное устройство, встраиваемое в обычные коммутаторы Ethernet. Это позволяет всем простым рабочим станциям не замечать того, что они работают с другой технологией.

Так как LANE касается только канального уровня, то с помощью коммутаторов ATM и компонентов эмуляции можно образовывать только виртуальные сети, которые называются эмулируемыми сетями (ELAN), для объединения которых нужно использовать обычные маршрутизаторы.
