4. Свойство реверсивности.
Использование этого свойства позволяет организовать передачу заднего хода. Так же, как и в трех предыдущих случаях исследуем возможности реверсивного свойства на примере планетарного ряда второго класса. Здесь возможны, опять-таки два варианта.
Первый. Пусть большое центральное колесо будет ведомым звеном планетарного ряда, водило - остановлено (
3=0), а малое центральное колесо - ведущим звеном (рис.8а). Тогда в соответствии с (1) передаточное отношение механизма будет равно внутреннему передаточному отношению планетарного ряда:

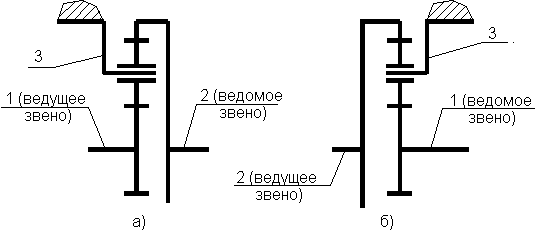

Рис.8
Варианты работы планетарного ряда в режиме передачи заднего хода.
Поскольку для планетарных механизмов второго класса внутреннее передаточное отношение отрицательное, то получаем редуктор с отрицательным передаточным отношением.
Второй. Пусть большое центральное колесо будет ведущим звеном планетарного ряда, водило - остановлено ( 3=0), а малое центральное колесо - ведомым звеном (рис.8а). Тогда
Т.е. получаем мультипликатор с отрицательным передаточным отношением (поскольку i12<0).
По материалам сайта www.tahoe.ru
