КРАТКИЙ ОБЗОР

Первым отечественным станком на базе МПК является опытный станок, разработанный в 1987 году Новосибирским электротехническим институтом (см. рис. 1.1). Этот станок отличался внутренним расположением шпинделя, относительно замкнутого контура раздвижных штанг. На основании опытного образца были проведены исследования реального объема рабочего пространства и жесткости станка, а также траектории и амплитудно-частотные характеристики подвижной платформы под действием возбуждающего усилия.

Рис. 1.1. Станок, разработанный Новосибирским электротехническим институтом

Компанией ЗАО «Лапик» (г. Саратов), разработка станков такого класса велась с 1982 года и в 1992 году были выпущены измерительные системы КИМ-500 и КИМ-1000 (см. рис. 1.2), а в 1995 году обрабатывающие системы ТМ-1000 (см. рис. 1.3). Фирма «Лапик» в настоящее время активно продолжает вести разработки в этой области и совершенствовать выпускаемое оборудование.

Рис. 1.2. Координатно-измерительные машина и КИМ-1000

Рис. 1.3. Многофункциональный технологический модуль серии ТМ-1000

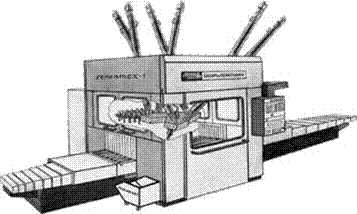

Позже, Савеловским машиностроительным открытым акционерным обществом «САВМА» был выпущен пяти координатный обрабатывающий центр ГЕКСАМЕХ-1 изображенный на рис. 1.4.

Рис. 1.4. Высокоскоростной пятикоординатный обрабатывающий центр на базе МПК класса гексапод модель ГЕКСАМЕХ-1

На мировом рынке данный класс техники в настоящее время тоже уже широко представлен. Разработкой и производством таких станков активно занимаются ведущие лидеры станкостроения, такие как «Ingersoll», «Giddings & Lewis» (США), «Geodetic Technology International» (Швейцария), «Hexel», «Toyoda» (Япония), INDEX-Werke и другие.

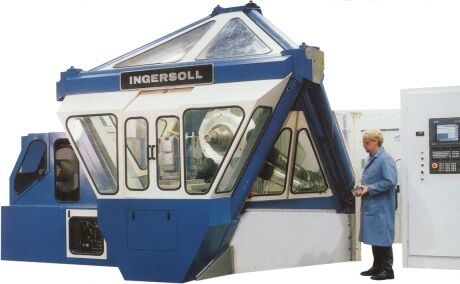

Широкоуниверсальные обрабатывающие центры HOH-600 и HOH-1000 фирмы Ingersoll соответственно изображены на рис. 1.5 и рис. 1.6.

Рис. 1.5. Широкоуниверсальный обрабатывающий центр Octahedral Hexapod HOH-600 фирмы Ingersoll

Рис. 1.6. Широкоуниверсальный обрабатывающий центр Octahedral Hexapod HOH-1000 фирмы Ingersoll

Широкоуниверсальный обрабатывающий центр Variax фирмы Giddings & Lewis изображён на рис. 1.7.

Рис.1.7. Широкоуниверсальный обрабатывающий центр Variax фирмы Giddings & Lewis

Широкоуниверсальный обрабатывающий центр Tornado фирмы Hexel Corporation изображён на рис. 1.8.

Рис. 1.8. Широкоуниверсальный обрабатывающий центр Tornado фирмы Hexel Corporation

Широкоуниверсальный обрабатывающий центр HexaM фирмы Toyoda Machine Works изображён на рис. 1.9.

Рис. 1.9. Широкоуниверсальный обрабатывающий центр HexaM фирмы Toyoda Machine Works

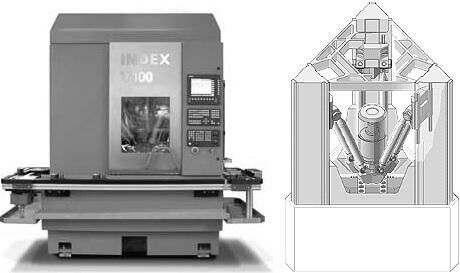

Широкоуниверсальный обрабатывающий центр VerticalLine V100 фирмы INDEX-Werke изображён на рис. 1.10.

Рис. 1.10. Широкоуниверсальный обрабатывающий центр VerticalLine V100 фирмы INDEX-Werke

Для примера, технические характеристики усредненного образца станка на базе МПК, приведены в табл. 1.1.

Таблица 1.1

Технические характеристики усредненного образца станка на базе МПК

Обзор современного состояния металлорежущего оборудования на базе МПК показал, что оборудование этого класса активно производится многими ведущими российскими и иностранными компаниями и востребовано на мировом рынке. Технические характеристики превосходят соответствующие характеристики станков обычной компоновки.
