Текст из файла (страница 4)

Для расчета пружины зададимся ее эксплуатационными параметрами F_max=12 H, F_min=0 H, рабочее перемещение x=5 мм. Материал - стальная пружинная проволока [G=8.1 10⁴ МПа (Н/мм²), []=500 МПа (Н/мм²) ].

Ниже приведенный расчет пружины ведется по литературе [1].

Далее задаваясь значениями индекса с=4,6,8,10,12 по номограммам, определяем диаметры проволоки и величины i_p/d и рассчитываем i_d, D,D_н и Н₀ для всех вариантов проектируемой пружины (приняв i_k=1.5, а =1.4) по формулам

№ варианта	с	d, мм	ip/d	ip	D, мм	Dн, мм	Н0, мм
1 2 3 4 5	4 6 8 10 12	0.6 0.6 0.8 0.8 1	80 23 10 5 3	48 13.8 8 4 3	2.4 3.6 6.4 8 12	3 4.2 7.2 8.8 13	46.2 17.5 15.2 10.7 10.7

Из получившихся вариантов выбираем наиболее подходящий по конструктивным соображениям т. е. вариант № 2.

Выбор типа и материалов корпуса изделия.

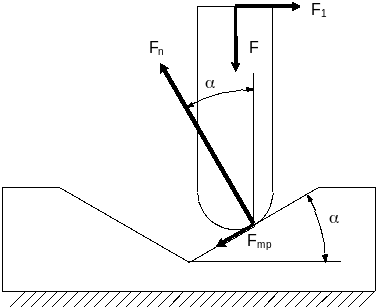

Корпус редуктора состоит из двух частей, жестко соединенные между собой, с выполнением условия фиксации их взаимного положения. К верхней части редуктора, с помощью двух винтов и четырех конических центрирующих штифтов, крепится корпус коробки передач, которая состоит из распределительного вала, выходного вала с блоком колес и фиксатора. Распределительный вал состоит из колеса и трех шестерен. На выходной вал насажен блок колес (три колеса сделанные из цельного куска материала), который может свободно перемещаться по направляющей шпонке. Таким образом перемещая блок колес и вводя в зацепление соответствующую пару зубчатых колес мы получаем одну из трех скоростей. Положение блока колес на оси вала фиксируется с помощью фиксатора, который имеет три положения. Конструкция фиксатора состоит из квадратной стойки с тремя впадинами, ручки в которой размещается шарик и прижимающая пружина с регулировочным винтом. Квадратный вал позволяет избежать дополнительной стойки и сложного крепления в корпусе.

Трехскоростной ЭМП крепится к внешним устройствам с помощью двух отверстий для винтов и четырех отверстий для центрирующих штифтов. Для упрощения монтажа ЭМП к внешним устройствам отверстия сделаны как в верхней части корпуса, так и в нижней.

С учетом серийности производства, в целях упрощения изготовления изделия, а так же износостойкости и прочности всей конструкции был выбран материал для изготовления корпуса Сталь35 по ГОСТ 1050-88.

Литература.

1. Под ред. О. Ф. Тищенко. Элементы приборных устройств: Курсовое проектирование. Часть 1. М.: Высшая школа, 1978.

2. Под ред. О. Ф. Тищенко. Элементы приборных устройств: Курсовое проектирование. Часть 2. М.: Высшая школа, 1978.

3. Под ред. О. Ф. Тищенко. Элементы приборных устройств(Основной курс): Учебное пособие для студентов вузов. Часть 1. М.: Высшая школа, 1982.

4. Под ред. О. Ф. Тищенко. Элементы приборных устройств(Основной курс): Учебное пособие для студентов вузов. Часть 2. М.: Высшая школа, 1982.

5. Справочник конструктора точного приборостроения. Под ред. К. Н. Явленского. Л.: Машиностроение, 1989.

6. Справочник по машиностроительному черчению. В. А. Федоренко, А. И. Шошин.

7. С. Г. Суворов, Н. С. Суворова. Машиностроительное черчение в вопросах и ответах: Справочник. М.: Машиностроение, 1992.

8. Ю. А. Кокарев, В. А. Жаров, А. М. Торгов. Расчет электромеханического привода: Учебное пособие / Под ред. В. Н. Баранова. М.: Издательство МГТУ, 1995.

9. Е. В. Веселова, Н. И. Нарыкова. Расчет и конструирование валов и осей приборов: Учебное пособие / Под ред. О. Ф. Тищенко. М.: Издательство МВТУ, 1980.

40
