Московский Государственный Технический Университет им. Н.Э.Баумана.

КУРСОВАЯ РАБОТА

по курсу «Элементы управления в АСОИУ».

(VII семестр)

ВАРИАНТ №7

Выполнил: Принял:

Студент гр. ИУ5-XX

______________/ XXX / __________________

“______”___________2015 “______”________2015

Москва 2015

Содержание

Техническое задание. 3

1. Синтез цифрового устройства управления (ЦУУ), заданного логической функцией от 5-ти переменных на основе двух- и трехвходовых логических элементов Шеффера. 4

2. Синтез ЦУУ на основе мультиплексоров с 4-мя и 2-мя информационными входами и двухвхдовых логических элементов Шеффера. 7

3. Синтез ЦУУ на основе мультиплексоров с 2-мя и 4-мя информационными входами и двухвхдовых логических элементов Шеффера. 11

4. Синтез ЦУУ на основе двух- и трехвходовых логических элементов Шеффера. 14

5. Синтез ЦУУ на основе мультиплексоров 8-ю информационными входами и двухвходовых логических элементов Пирса 19

6. Спецификация 22

7. Вывод 23

8. Список литературы……..………………………………………………………………….23

Техническое задание.

1.Произвести синтез цифрового устройства управления (ЦУУ) в базисах мультиплексоров, логических элементов Шеффера и Пирса в соответствии с заданным вариантом логической функции и управляющих переменных (приложения №1 и №2).

2.Произвести схемотехническое моделирование синтезированных схем ЦУУ с помощью программы Electronics Workbench (EWB).

3.Продемонстрировать работоспособность полученных моделей ЦУУ с индикацией заданных значений логической функции с помощью Word Generator из EWB и результата на выходе схемы с помощью Logic Analyzer и лампочки.

1.а). На основе двух- и трехвходовых логических элементов Пирса.

б). На основе мультиплексоров с 4-мя и 2-мя (2 варианта) информационными входами и двухвхдовых логических элементов Шеффера.

ЦУУ задано логической функцией от 5-ти двоичных переменных:

Y=(1,2,3,4,6,9,11,12,13,15,16,18,19,21,22,23,24,25,29,31)

Управляющие переменные: X1X0, X4

2.а). На основе двух- и трехвходовых логических элементов Шеффера.

б). На основе мультиплексоров 8-ю информационными входами и двухвходовых логических элементов Пирса.

ЦУУ задано логической функцией от 6-ти двоичных переменных:

Y=(4,5,6,7,12,13,14,15,19,20,24,25,26,27,32,33,34,35,40,41,42,43,48,49,50,51,54,55,60,61,62,63)

Управляющие переменные X5X4X0

1. Синтез цифрового устройства управления (ЦУУ), заданного логической функцией от 5-ти переменных на основе двух- и трехвходовых логических элементов Шеффера.

1.1 Табличная форма заданной логической функции.

Табличная форма заданной логической функции, термы которой заданы в виде чисел в десятичной системе счисления, имеет вид:

Y=(1,2,3,4,6,9,11,12,13,15,16,18,19,21,22,23,24,25,29,31)

Таким образом, СДНФ заданной функции имеет вид:

+ + + + + + + + + + + + + + + + + + +

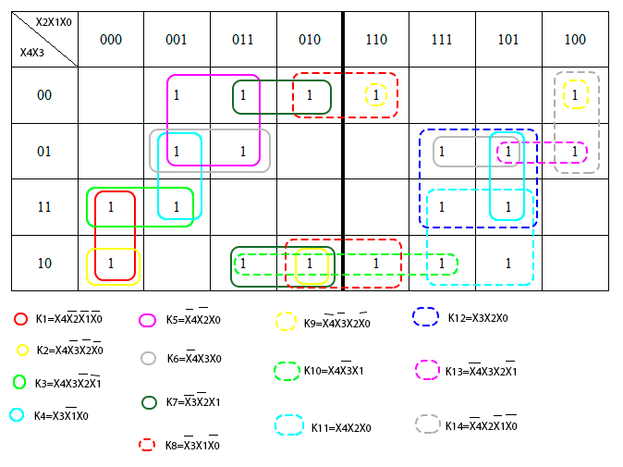

Карта Карно для данной СДНФ:

Ядро: K5 v K11

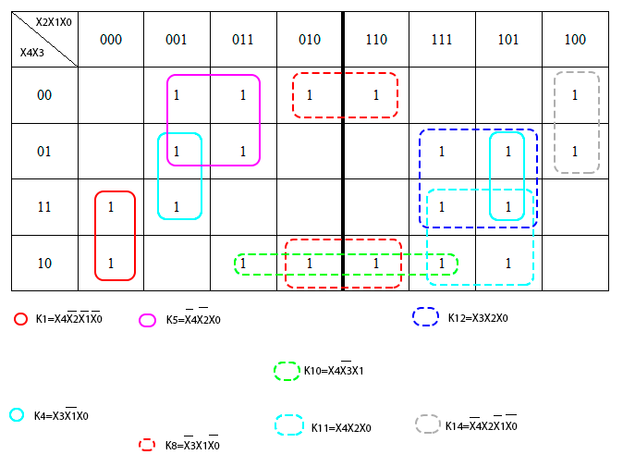

МДНФ и её карта Карно представлены ниже:

Для организации схемы на элементах Пирса, необходимо привести функцию к базису ИЛИ-НЕ. Для этого воспользуемся формулой

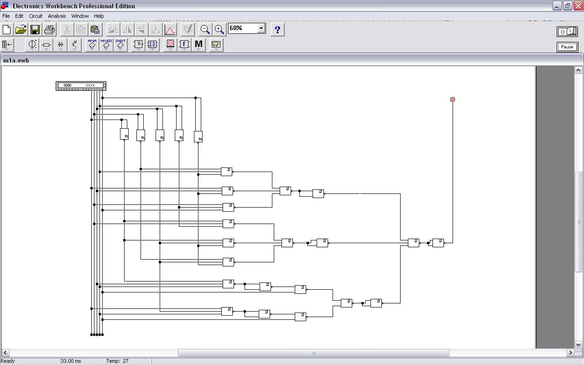

Схема устройства в EWB:

Обоснование выбора серий логических элементов

Для данной работы целесообразно использовать элементы микросхем серии К555, потому что они потребляют мало мощности и у них ниже энергия переключения. В этом микросхемы серии К555 и выигрывают у микросхем серий К155 и К531, хоть последние и имеют большую скорость переключения. [2], [4]

Двухвходовый логический элемент Пирса

В качестве двухвходового логического элемента Пирса оптимальным выбором будет микросхема К555ЛЕ1. Микросхема представляет собой четыре логических элемента 2ИЛИ-НЕ.

Трехвходовый логический элемент Пирса

В качестве двухвходового логического элемента Пирса оптимальным выбором будет микросхема К555ЛЕ5. Микросхема представляет собой четыре логических элемента 3ИЛИ-НЕ.

Функциональная схема разработанного цифрового управляющего устройства представлена в Приложении.

2. Синтез ЦУУ на основе мультиплексоров с 4-мя и 2-мя информационными входами и двухвхдовых логических элементов Шеффера.

Соответствие информационных входов мультиплексора заданным управляющим переменным: X1X0

Минимизация логических функций после выделения управляющих переменных мультиплексора 1-го уровня.

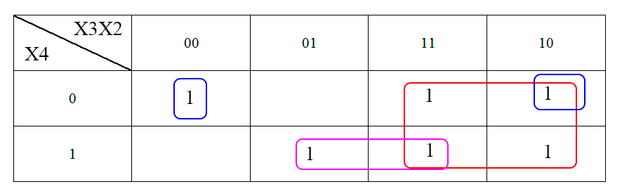

Минимизация логической функции D0

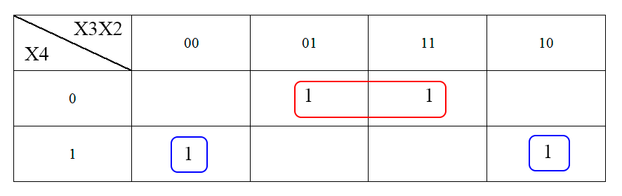

Минимизация логической функции D1

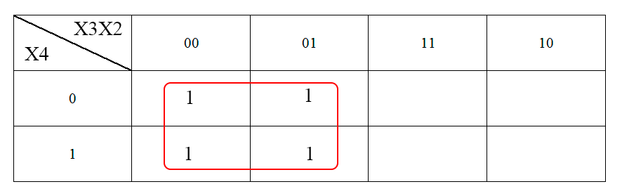

Минимизация логической функции D2

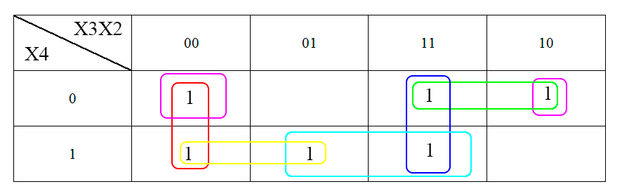

Минимизация логической функции D3

У данной СДНФ нет ядра, но составив функцию Патрика и найдя тупиковые ДНФ, можно определить МДНФ:

Соответствие информационных входов мультиплексоров 2-го уровня выбранным управляющим переменным: X4

Логические функции, подаваемые на вход D0 мультиплексора 1-го уровня, минимизация и приведение к элементам Шеффера

X4=0

X4=1

Логические функции, подаваемые на вход D1 мультиплексора 1-го уровня, минимизация и приведение к элементам Шеффера

X4=0

X4=1

Логические функции, подаваемые на вход D2 мультиплексора 1-го уровня, минимизация и приведение к элементам Шеффера

X4=0

X4=1

Логические функции, подаваемые на вход D3 мультиплексора 1-го уровня, минимизация и приведение к элементам Шеффера

X4=0

X4=1
