Н

Расчетная динамическая грузоподьемность подшипника определяется по формуле:

[Н] (34)

где L – требуемая долговечность подшипника (в млн. оборотов) определяется по формуле (17):

мин^–1

млн. об.

Н

Поскольку в левом подшипнике вращаются оба кольца (подшипник служит только опорой), то его можно рассчитывать по статической грузоподьемности:

[Н] (35)

[Н]

Подшипник 1217 (ГОСТ 5720-75)

1. РАСЧЕТ И ВЫБОР ЭЛЕКТРОДВИГАТЕЛЯ

Статическая мощность при подьеме номинального груза:

[кВт] (36)

где – КПД механизма подьема.

[кВт]

- 16 -

В кранах общего назначения расчет двигателя можно с достаточной точностью вести по эквивалентной нагрузке. В этом случае потребная мощность двигателя определяется по формуле

[кВт] (37)

где k_пр – коэффициент приведения, принимаемый равным 0,6 для легкого режима.

[кВт]

Выбираем двигатель МТВ412–6:

Электродвигатель	Мощность на валу при ПВ 25%, кВт	Частота вращения, мин–1	Максимальный момент, Н·м	Маховый момент ротора, кг·м2
МТВ412–6	30	970	850	2,7

1. ВЫБОР РЕДУКТОРА

Редуктор выбирается по статической мощности, передаточному отношению, частоте вращения вала двигателя и режиму работы.

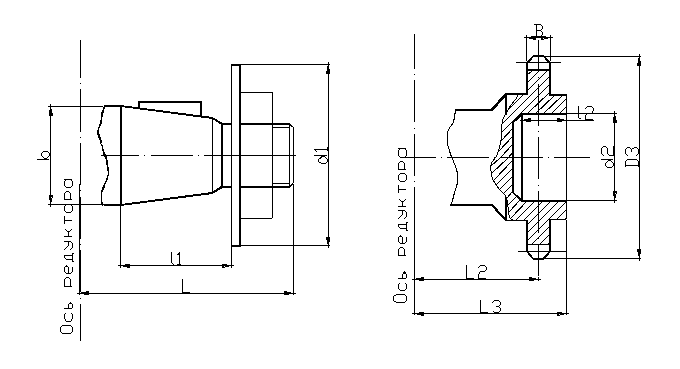

Р
ис. 11. Конструкции быстроходного и тихоходного валов редуктора Ц2

Мощность редуктора определяется по формуле

[кВт] (38)

где k_р – коэффициент запаса (для редукторов типа Ц2 k_р=1).

[кВт]

Передаточное отношение

Редуктор Ц2–500

- 17 -

1. РАСЧЕТ УЗЛА СОЕДИНЕНИЯ РЕДУКТОРА С БАРАБАНОМ

В принятом способе соединения вала редуктора с барабаном крутящий момент передается через призонные болты, установленные в отверстия без зазора. В этом случае болты работают на срез, напряжение которого определяется по формуле

[МПа] (39)

где P_окр– усилие, деиствующее по окружности установки болтов, Н; z_бп=6 – число болтов; d=2 см – диаметр цилиндрической части призонного болта; [ ] – допускаемое напряжение среза, ([ ]=0,6 МПа)

, Н (40)

где M_б= Н/м; D_окр=1,3D₃ см, где D₃ – диаметр окружности зубчатого венца вала редуктора, D₃=336 мм; D_окр=1,3·336=436,8 мм.

Н

1. РАСЧЕТ И ВЫБОР МУФТ

В механизме подьема необходимо выбрать муфту для соединения вала электродвигателя с валом редуктора. Муфта выбирается по расчетному крутящему моменту

[Н·м] (41)

где D_б – диаметр барабана, м; – кратность полиспаста; k₃=k₁k₂, где k₁ – коэффициент, учитывающий степень ответственности механизма, для механима подьема k₁=1,3; k₂ – коэффициент, учитывающий режим работы, для легкого режима работы k₂=1,1).k₃=1,3·1,1=1,43

Н·м

Для соединения быстроходных валов используем МУВП. Обычно на такой муфте устанавливается тормоз, поэтому диаметр тормозной полумуфты (со стороны редуктора) необходимо согласовать с тормозом.

Муфта зубчатая с тормозным шкивом

Номер муфты	Наибольший передаваемый крутящий момент, Н·м	Диаметр тормозного шкива D, мм	Ширина тормозного шкива В, мм	Масса муфты, кг	Момент инерции муфты, кг·м2
3	3150	300	145	30	0,6

- 18 -

1. РАСЧЕТ И ВЫБОР ТОРМОЗА

Тормоз устанавливается на быстроходном валу редуктора (с наименьшим крутящим моментом). Расчетный тормозной момент на этом валу равен

[Н·м] (42)

где k_т – коэффициент запаса торможения (он равен 1,5 для легкого режима работы)

Н·м

Выбираем тормоз колодочный с электромагнитом переменного тока ТКТ–300. Диаметр тормозного шкива 300 мм, тормозной момент 500 Н·м.

1. РАСЧЕТ МЕХАНИЗМА ПЕРЕДВИЖЕНИЯ

Выбор схемы механизма передвижения тележки в основном определяется типом используемого редуктора и его расположением.

Расчет механизма передвижения обычно сводится к определению сопротивления движению движению тележки, выбору ходовых колес с буксами, выбору электродвигателя, редуктора, тормоза, муфт, проверке механизма на отсутствие пробуксовки при пуске и «юза» при торможении.

Рис 12. Кинематическая схема механизма передвижения тележки крана.

1. ОПРЕДЕЛЕНИЕ СОПРОТИВЛЕНИЯ ДВИЖЕНИЮ ТЕЛЕЖКИ

Статическое сопротивление движению тележки W_Т состоит из сопротивления в опорных ходовых колесах W_ст и сопротивления от возможного уклона подкрановых путей W_i.

Статическое сопротивление движению определяется по формуле

[Н] (43)

где m_Т – масса тележки, кг (ориентировочно m_Т=0,4Q=10000 кг); f=0,015 – коэффициент трения в подшипниках колес; =0,04 – коэффициент трения качения колеса, см; d_ц – диаметр цапфы колеса, см; D_к – диаметр колеса, см; k_р=2,5 – коэффициент, учитывающий трение реборд о рельсы.

Величины d_ц и D_к назначают в зависимости от нагрузки Т_к на колесо.

- 19 -

[Н] (44)

где k_нк=1,2 – коэффициент неравномерности распределения нагрузки на колеса;Z_к=4 – число ходовых колес.

Н

Ходовые колеса тележек мостовых кранов

Н

Сопротивление от уклона

[Н] (45)

где i=0,002 – расчетный уклон пути для тележек мостовых кранов.

Н

W_Т=W_ст+W_i=3390,58+686,7= 4077,28 Н

3.2.ВЫБОР ДВИГАТЕЛЯ, РЕДУКТОРА И МУФТ

Двигатель для механизма передвижения выбирается по статической мощности

[кВт] (46)

где v_T=1 м/с – скорость передвижения тележки; =0,85 – КПД механизма передвижения.

кВт

Выбираем двигатель МТ112–6:

Электродвигатель	Мощность на валу при ПВ 25%, кВт	Частота вращения, мин–1	Максимальный момент, Н·м	Маховый момент ротора, кг·м2
МТ112–6	5,0	920	125	0,27

Редуктор выбирается по передаточному числу, статической мощности и режиму работы. Мощность редуктора определяется по формуле (38), при этом величину коэффициента запаса принимают 2,25 для легкого режима работы.

кВт

Передаточное число , где мин^–1

Редуктор ВКН–560 1000 мин^–1, i_р=20, N=23,4 кВт.

Муфты механизма передвижения выбираются по расчетным моментам:

для тихоходного вала

- 20 -

[Н·м] (47)

для быстроходного вала

[Н·м] (48)

где k₃=1,2 – коэффициент запаса для механизма передвижения.

Н·м

Н·м

Для соединения тихоходных валов используются зубчатые муфты, быстроходных – втулочно–пальцевые.

1. ПРОВЕРКА МЕХАНИЗМА НА ОТСУТСТВИЕ БУКСОВАНИЯ

Наибольшая опасность буксования возникает в период пуска тележки без груза, когда двигатель передает на вал колес максимальный момент

[Н·м] (49)

где М_max – максимальный момент двигателя, Н·м

Н·м

Момент от сил сцепления тележки без груза равен

[Н·м] (50)

где G_сцт – сцепной (приходящийся на ведущие колеса) вес тележки, Н (предварительно можно принять G_сцт=0,5m_Tg=0,5·10000·9,81=49050 Н); =0,2 – коэффициент сцепления колес с рельсами.

Н·м

Буксования не будет, если обеспечен запас сцепления

Если это условие не выполняется то следует принять большее число приводных колес или использовать регулируемый электродвигатель. Мы приняли регулируемый электродвигатель МТ.
