Приложение В

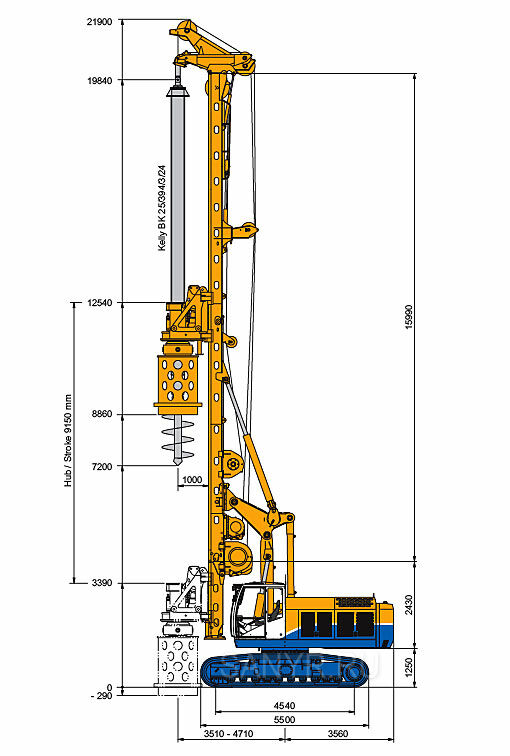

Схема бурового станка Bauer BG 24 представлена на рис. П. В 1

Рисунок П. В 1 - Буровой станок Bauer BG 24

Технические характеристики бурового станка Bauer BG 24 представлены в табл. П. В 1

Таблица П. В 1 - Технические характеристики бурового станка Bauer BG 24

Приложение Г

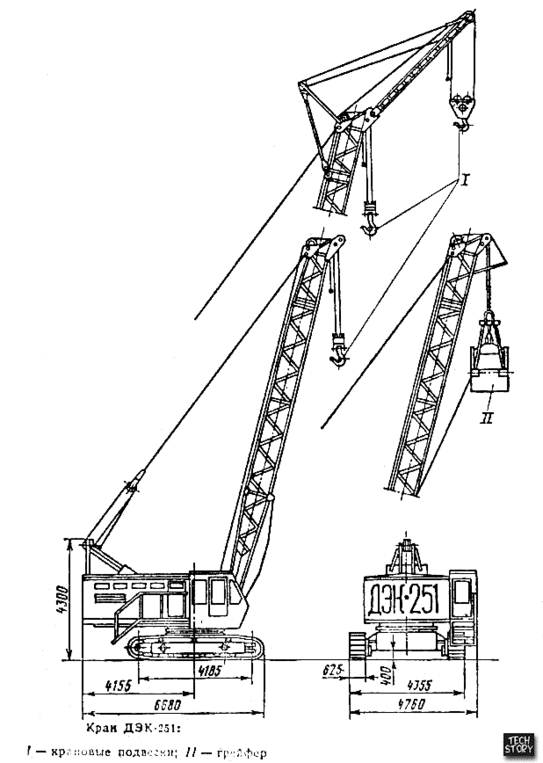

Схема крана ДЭК-251 представлена на рис. П. Г 1

Рисунок П. Г 1 – Кран ДЭК-251

Технические характеристики крана ДЭК-251 представлены в табл. П. Г 1

Таблица П. Г 1 - Технические характеристики крана ДЭК-251

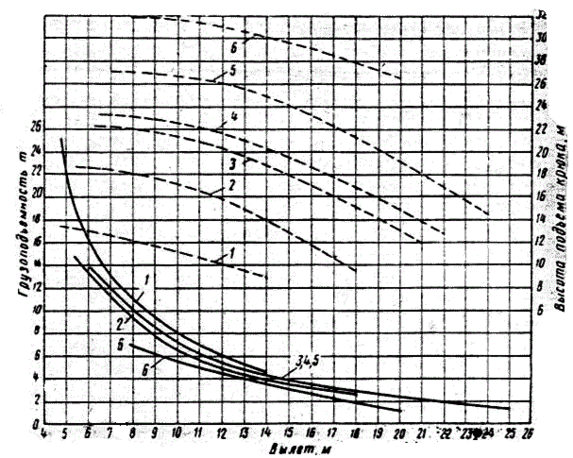

1-при стреле 14м; 2-при стреле 19м; 3-при стреле 22,75м;4-при стреле 24м; 5-при стреле 27,75м; 6-при стреле 32,75м

Рисунок П.Г 2 – Диаграмма грузовых характеристик кран ДЭК-251

Приложение Д

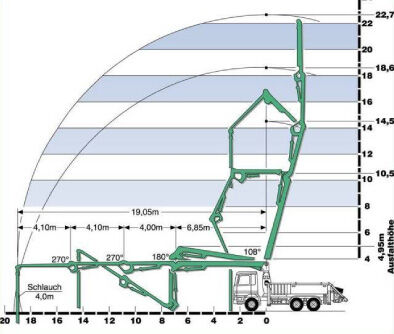

Схема автобетононасоса “Schwing 24 Х” представлена на рис. П. Д 1

Рисунок П. Д 1 – Автобетононасос “Schwing 24 Х”

Технические характеристики автобетононасоса “Schwing 24 Х” представлены в табл. П. Д 1

Таблица П. Д 1 - Технические характеристики автобетононасоса “Schwing 24 Х”

Приложение Е

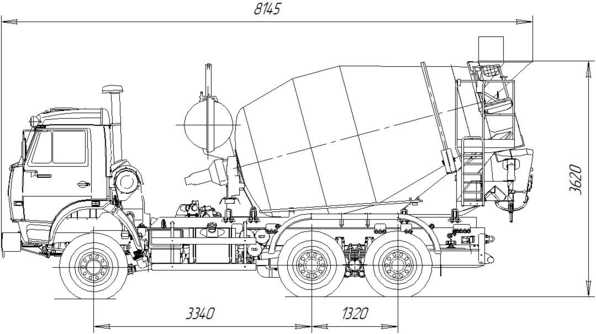

Схема автобетоносмесителя КамАЗ-581462 представлена на рис. П. Е 1

Рисунок П. Е 1 – Автобетоносмесителя КамАЗ-581462

Технические характеристики автобетоносмесителя КамАЗ-581462 представлены в табл. П. Е 1

Таблица П. Е 1 - Технические характеристики автобетоносмесителя КамАЗ-581462

Приложение ж

Схема самосвала КамАЗ 65222 представлена на рис. П. Ж 1

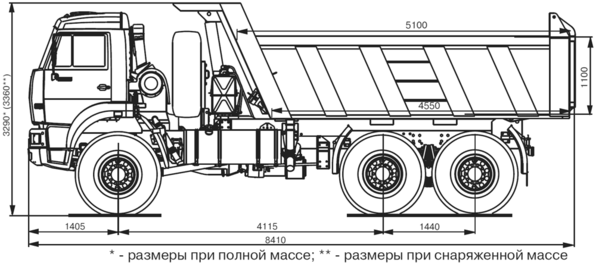

Рисунок П. Ж 1 – Самосвала КамАЗ 65222

Технические характеристики самосвала КамАЗ 65222 представлены в табл. П. Ж 1

Таблица П. Ж 1 - Технические характеристики самосвала КамАЗ 65222

ПРИЛОЖЕНИЕ З

Технические характеристики бульдозера Сaterpillar D8R

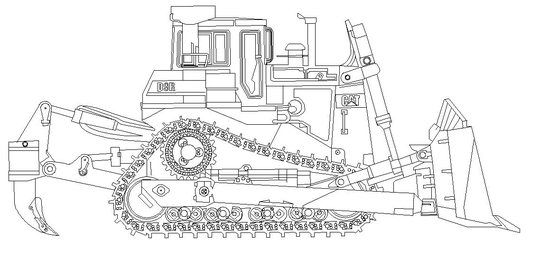

Рисунок П. З 1 - Бульдозер CATERPILLAR D8R.

Основные технические характеристики:

1. Общий вес - 65764 кг.

2. Расчётная частота вращения - 1800 об/мин;

3. Мощность двигателя - 493(661) кВт (л.с.);

4. Производитель двигателя (марка) CAT;

5. Рабочий объём двигателя - 27000 см3;

6. Число и расположение цилиндров - 12;

7. Модель двигателя - C27 ACERT;

8. Диаметр цилиндра и ход поршня - 137,2x152,4.

9. Размеры:

10. Дорожный просвет - 615 мм;

11. Ширина гусеницы - 610 мм.

12. Заправочные емкости:

13. Топливный бак - 1109 л.

14. Колёса:

15. Колея передних/ задних колес - 2250 мм.

16. Характеристики бульдозера:

17. Емкость отвала - 48,9 куб.м.

18. Другие характеристики:

19. Вид шасси – гусеницы.

Приложение И

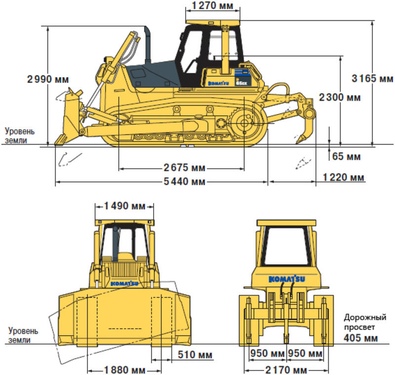

Схема бульдозера Komatsu D65 представлена на рис. П. И 1

Рисунок П. И 1 – Бульдозер Komatsu D65

Технические характеристики бульдозера Komatsu D65 представлены в табл. П. И 1

Таблица П. И 1 - Технические характеристики бульдозера Komatsu D65

ПРИЛОЖЕНИЕ К

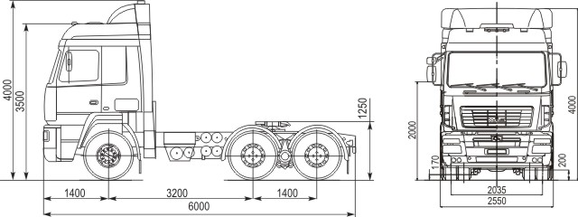

Технические характеристики автотягача МАЗ 6430А9-1320-020

Рисунок П. К 1 - Автотягача МАЗ 6430А9-1320-020

Основные технические характеристики:

1. Колесная формула - 6х4;

2. Допустимая полная масса автомобиля, кг – 25850;

3. Допустимая полная масса автопоезда, кг – 52000;

4. Допустимая нагрузка на переднюю ось, кг – 7100;

5. Допустимая нагрузка на заднюю ось, кг – 19000;

6. Допустимая нагрузка на седло, кгс – 15900;

7. Масса снаряжённого автомобиля, кг – 10050;

8. База, мм – 3200+1350;

9. Высота седла, мм – 1250;

10. Габаритная длина (L) не более, мм – 6900;

11. Двигатель - ЯМЗ-650.10 (Е-3);

12. Мощность двигателя, кВт (л.с.) - 303 (412);

13. Коробка передач - ZF 16S151;

14. Число передач КП – 16;

15. Передаточное число ведущих мостов – 3,86;

16. Подвеска – передняя: рессорная,

    1. задняя: пневматическая;

17. Размер шин – 315/80R22,5;

18. Топливный бак, л – 500;

Приложение Л

Схема путеукладочного крана УК-25/9-18 представлена на рис. П. Л 1

Рисунок П. Л 1 – Путеукладочный кран УК-25/9-18

Технические характеристики путеукладочного крана УК-25/9-18 представлены в табл. П. Л 1

Таблица П. Л 1 - Технические характеристики путеукладочного крана УК-25/9-18

Приложение М

Схема платформы с унифицированным съемным оборудованием УСО представлена на рис. П. М 1

Характеристики
