Лабораторная работа №7
Термоупругий расчет
Цель работы: выполнить связанную тепловую и прочностную задачу для конструкции приведенной на рисунке 30.
Т | Связанный тепловой и прочностной расчет для неоднородной конструкции |
Тип используемого конечного элемента | Двумерный твердотельный (Thermal Solid) |
Тип граничных условий | Назначение температуры узлам сетки |
Возможности | Наложение температурного поля в прочностном анализе в качестве нагрузки |
Рис. 30
Порядок выполнения работы:
1. Определяем тип анализа:
MAIN MENU => PREFERENCES…=> THERMAL => ОК.
2. Выбираем тип используемого элемента, задаём его толщину и определяемся со свойствами материала:
З
3
адаем тип элемента: M.M. => PREPROCESSSOR => ELEMENT TYPE => ADD/EDIT/DELETE => ADD… => THERMAL SOLID QUAD 4 NODE 55 => OK => CLOSE. Задаем материал:M
1
2
.M. => PREPROCESSSOR => MATERIAL PROPS => MATERIAL MODELS. Затем, следуя цифрам на рисунке 31, выполняем действия:A.
– STRUCTURAL => LINEAR => ELASTIC => ISOTROPIC: EX = 2 E11, PRXY = 0.22 => OK;
– STRUCTURAL => DENSITY: DENS = 7800;
– STRUCTURAL => THERMAL EXPANSION COEF => ISOTROPIC: ALPX = 1E-7.
Б.
– THERMAL=> CONDUCTIVITY => ISOTROPIC: KXX = 30;
– THERMAL=> SPECIFIC HEAT: C = 100.
В. MATERIAL => NEW MODEL: 2 => OK.
Г. Первыми двумя пунктами задаем свойства стали, третьим - определяем второй материал. Повторяем пункт 1 и 2, задаем свойства алюминия с параметрами: EX = 1.69E10, PRXY = 0.25, DENS = 2780, ALPX = 1E-6, KXX = 40, C = 80.
3. Строим деталь:
А
: M.M. => PREFERENCES => –MODELING– CREATE => –AREAS– RECTANGLE => BY DIMENSIONS… и задаем координаты X1, X2 и Y1, Y2 равные 0, 0.3 и 0, 0.06 соответственно. Нажимаем ОК.
Б
Рис. 32
. M.M. => PREFERENCES => –MODELING– CREATE => KEYPOINTS => KP BETWEEN KPS вводим поочередно точки a и b (отмеченные на рисунке 32), нажмите ОК потом еще раз ОК и получите точку e. Теперь повторив последнюю операцию и обозначив точки c и d, получим точку f.
В. M.M. => PREFERENCES => –MODELING– CREATE => –LINES– LINES => STRAIGHT LINE выделяем точки e потом f и нажимаем ОК, получаем линию.
3. Разделяем полученный прямоугольник по построенной линии:
M.M. => PREFERENCES => –MODELING– OPERATE => DIVIDE=> AREA BY LINE => нажимаем на прямоугольник => OK=> нажимаем на линию => OK.
4. Задаем каждой половине свой материал:
M.M. => PREFERENCES => –ATTRIBUTES– DEFINE => PICKED AREAS => выделяем верхнюю половину => OK => OK => PICKED AREAS => выделяем нижнюю половину => OK => MATERIAL NUMBER = 2 => OK.

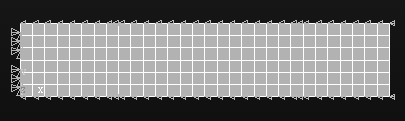

5. Разбиваем конструкцию:
А. Сначала задаем средний размер грани конечных элементов:
M.M. => PREFERENCES => –MESHING– SIZE CNTRLS => –MANUAL SIZE– –GLOBAL– SIZE и переменной SIZE присваиваем значение 0.01, нажимаем ОК.
Б. Производим разбиение:
M.M. => PREFERENCES => –MESHING– MESH => –AREAS– FREE => PICK ALL.
6. Задаем граничные условия для теплового расчета:
А. M.M. => SOLUTION => –LOADS– APPLY => –THERMAL– TEMPERATURE => ON LINES => выделяем линию bd (рис. 32) => OK => VALUE = 20 =>OK.
Б. M.M. => SOLUTION => –LOADS– APPLY => –THERMAL– TEMPERATURE => ON LINES => выделяем линию ac (рис. 32) => OK=> VALUE = 40 =>OK.
7. Проводим расчет:
M.M. => SOLUTION => –SOLVE– CURRENT LS => OK.
8. Переключаемся на прочностной анализ, используя результаты теплового:
А. M.M. => PREPROCESSOR => ELEMENT TYPE => SWITCH ELEM TYPE => THERMAL TO STRUCTURAL => OK.
Б. M.M. => SOLUTION => –LOADS– APPLY => –STRUCTURAL– TEMPERATURE => FROM THERM ANALY => выбираем файл с расширением *.rth, где *– название рабочего файла => OK.
В. Закрепляем конструкцию по линии ab (рис. 32):
M.M. => SOLUTION => –LOADS– APPLY => –STRUCTURAL– DISPLACEMENT => ON LINES => выделяем линии ae и eb => OK => ALL DOF => OK.
7. Проводим расчет:
M.M. => SOLUTION => –SOLVE– CURRENT LS => OK.
8. Просматриваем результаты расчета:
А. M.M.=> GENERAL POSTPROC => PLOT RESULTS => –CONTOUR PLOT– NODAL SOLU => DOF SOLUTION TRANSLATION USUM => OK.
Б. M.M. => GENERAL POSTPROC => PLOT RESULTS => –CONTOUR PLOT– NODAL SOLU => STRESS VON MISES => OK.
Содержание отчета: краткие теоретические сведения, подробное описание всех шагов расчета с помощью ANSYS при проведении термоупругого расчета, рисунки состояния детали после приложения нагрузок. Выводы.
