Лабораторная работа №6

СТАЦИОНАРНЫЙ ТЕПЛОВОЙ АНАЛИЗ

Цель работы: провести стационарный тепловой анализ конструкции (рис. 23)

Р Рис. 23

Порядок выполнения работы:

1. Определяем тип анализа:

MAIN MENU => PREFERENCES…=> THERMAL => ОК (тепловой расчет).

2. Выбираем тип используемого элемента, задаём его толщину и определяемся со свойствами материала:

1. Выбираем конечный элемент – MAIN MENU => PREPROCESSOR => ELEMENT TYPE => ADD/EDIT/DELETE… => ADD… => THERMAL SOLID QUAD 4 NODE 55 => OK => CLOSE.

Задаем материал:

M .M.=> PREPROCESSSOR => MATERIAL PROPS => MATERIAL MODELS. Затем, следуя цифрам на рисунке 21, выполняем действия:

1. Д

   1

   2

   войным нажатием мыши на указанные папки выполните: THERMAL => CONDUCTIVITY => ISOTROPIC. В окне CONDUCTIVITY FOR MATERIAL NUMBER 1 нажимаем три раза на кнопку ADD TEMPERATURE и в полях TEMPERATURES задайте: 20, 40, 60, 100; в полях KXX задайте 30, 35, 55, 95.

2. Аналогично раскрываем DENSITY и в поле DENS задаем 7800 кг/м³.

3. Строим деталь (рис. 25):

А. Прямоугольник со сторонами 0.5 и 0.75 метра:

M .M. => PREFERENCES => –MODELING– CREATE => –AREAS– RECTANGLE => BY DIMENSIONS… и задаем координаты X1, X2 и Y1, Y2 равные 0, 0.5 и 0, 0.75 соответственно. Нажимаем ОК.

Б. Окружность радиусом 0.1 метра, с координатами центра окружности 0.25, 0.15 по оси OX и OY:

M. M. => PREFERENCES => –MODELING– CREATE => –AREAS– CIRCLE => SOLID CIRCLE далее задаем указанные координаты и радиус и нажимаем ОК.

В. Окружность радиусом 0.1 метра, с координатами центра окружности 0.25, 0.6 по оси OX и OY:

M. M. => PREFERENCES => –MODELING– CREATE => –AREAS– CIRCLE => SOLID CIRCLE далее задаем указанные координаты и радиус и нажимаем ОК.

4. Создаем конструкцию посредством логического вычитания геометрических объектов (рис. 25):

M. M. => PREFERENCES => –MODELING– OPERATE => –BOOLEANS– SUBTRACT => AREAS, затем нажимаем на прямоугольник 1 и на ОК, далее нажимаем сначала на окружность 2, потом 3, потом ОК.

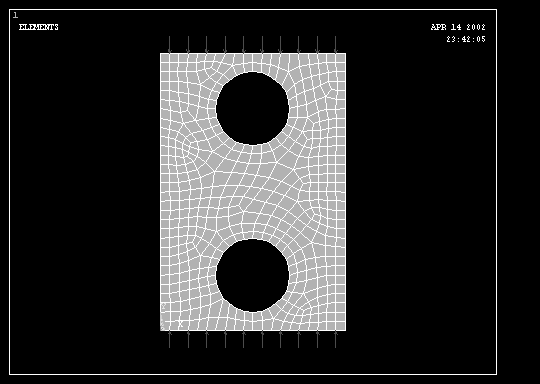

5. Разбиваем конструкцию на конечные элементы рис. 26:

А

1

. Задаем средний размер грани конечных элементов:

M. M. => PREFERENCES => –MESHING– SIZE CNTRLS => –MANUAL SIZE– –GLOBAL– SIZE и переменной SIZE присваиваем значение 0.025, нажимаем ОК.

Б. Проводим разбиение:

M.M. => PREFERENCES => –MESHING– MESH => –AREAS– FREE => PICK ALL.

5. Задаем граничные условия рис. 26:

А. Задаем температуру окружающей среды, контактирующую с линией 1: M.M. => SOLUTION => –LOADS– APPLY => CONVECTION => ON LINES и нажимаем на данную линию, потом ОК. В окне, переменной VALI и VAL2I присваиваем значение 20 и нажимаем ОК.

Б. Задаем температуру, действующую на линию 2:
M.M. => SOLUTION=> –LOADS– APPLY => CONVECTION => ON LINES и нажимаем на данную линию, потом ОК. В окне, переменной VALI и VAL2I присваиваем значение 110 и нажимаем ОК.

В. Определяем величину шага:

M

2

.M. => SOLUTION => –LOAD STEP OPTS– TIME/FREQUENC => TIME AND SUBSTPS и в окне задаем переменным TIME и NSUBST значение 1 и нажимаем ОК.

6. Проводим расчет:

M
.M. => SOLUTION => –SOLVE– CURRENT LS => OK.

7. Просматриваем результаты:

А. Картины распределения температуры:

M.M. => GENERAL POSTPROC => PLOT RESULTS => –CONTOUR PLOT– NODAL SOLU => DOF SOLUTION => OK.

Б. График температуры на заданном пути:

1. Задаем путь, например:

M.M. => GENERAL POSTPROC => PLOT RESULTS=> PATH OPERATIONS=> DEFINE PATH => BY NODES выделяем два узла на противоположных сторонах конструкции (рис. 27), где 1 – начало пути и 2 – его конец, и нажимаем ОК, переменной NAME присваиваем имя, например TEMP, и нажимаем ОК.

б) Определяем, что выводить на графике:

M.M. => GENERAL POSTPROC => PLOT RESULTS => PATH OPERATIONS => MAP ONTO PATH…, где выбираем PDEF значение DOF SOLUTION и переменной /PBC устанавливаем галочку YES и нажимаем ОК.

в) Вводим в M.M. => GENERAL POSTPROC => PLOT RESULTS => PATH OPERATIONS => –PLOT PATH ITEM– ON GRAPH выбираем заданное имя пути TEMP и нажимаем ОК, в результате выводим график изображенный на рисунке 28.

В. График величины теплового потока по заданному пути:

1. Определяем, что выводить на графике:

M.M. => GENERAL POSTPROC => PLOT RESULTS => PATH OPERATIONS => MAP ONTO PATH…, где выбираем PDEF значение FLUX & GRADIENT, THERMAL FLUX TFSUM и нажимаем ОК.

1. В
   водим в M.M. =>GENERAL POSTPROC =>PLOT RESULTS =>PATH OPERATIONS =>– PLOT PATH ITEM– ON GRAPH выбираем TFSUM и нажимаем, ОК. В результате получаем график представленный на рисунке 29.

Содержание отчета: краткие теоретические сведения, подробное описание всех шагов расчета с

помощью ANSYS при проведении теплового анализа, рисунки состояния детали после приложения нагрузок. Выводы.
