Зонный контроль используют в случаях невозможности либо нецелесообразности определения координат источников АЭ. Для использования указанного подхода предварительно подготавливают исходную информацию, необходимую для выбора и применения того или иного критерия, обработку данных следует производить на ЭВМ, входящей в систему АЭ-контроля.

Программа обработки АЭ информации должна определять местоположение источников АЭ сигналов либо по времени прихода сигналов на преобразователь АЭ, либо по амплитуде и отображать их положение в виде индикаций источника АЭ на карте локации (а в процессе контроля - на дисплее). На карте локации выделяют зоны повышенной концентрации (кластеры) индикаций АЭ, которые в совокупности формируют полный образ источника АЭ. Производят сопоставление местоположения полученных зон и технологической топологии объекта с целью отделения возможных источников механических шумов, не связанных с развивающимися дефектами, от источников АЭ.

Информация о зонах концентрации индикаций АЭ регистрируется и обрабатывается с использованием заложенных программ для построения предусмотренных графиков по каждой выделенной зоне и проведения классификации источников АЭ.

Оценка результатов контроля

После обработки принятых сигналов результаты контроля представляют в виде идентифицированных и классифицированных источников АЭ.

При принятии решения по результатам АЭ контроля используют данные, которые должны содержать сведения обо всех источниках АЭ, их классификации и сведения относительно источников АЭ, параметры которых превышают допустимый уровень. Допустимый уровень источника АЭ устанавливает исполнитель при подготовке к АЭ контролю конкретного объекта.

Классификацию источников АЭ выполняют с использованием следующих параметров сигналов: суммарного счета, числа импульсов, амплитуды (амплитудного распределения), энергии (либо энергетического параметра), скорости счета, активности, концентрации источников АЭ. В систему классификации также входят параметры нагружения контролируемого объекта и время.

Выявленные и идентифицированные источники АЭ рекомендуется разделять на четыре класса.

Источник I класса - пассивный источник.

Источник II класса - активный источник.

Источник III класса - критически активный источник.

Источник IV класса - катастрофически активный источник.

Выбор системы классификации источников АЭ и допустимого уровня (класса) источников рекомендуется осуществлять каждый раз при АЭ контроле конкретного объекта.

Рекомендуемые действия персонала, выполняющего АЭ контроль при выявлении источников АЭ того или иного класса, следующие:

Источник I класса (пассивный):

- регистрируют для анализа динамики его последующего развития.

Источник II класса (активный):

- регистрируют и следят за развитием ситуации в процессе выполнения данного контроля;

- отмечают в отчете и записывают рекомендации по проведению дополнительного контроля с использованием других методов.

Источник III класса (критически активный):

-регистрируют и следят за развитием ситуации в процессе выполнения данного контроля;

- предпринимают меры по подготовке возможного сброса нагрузки.

Источник IV класса (катастрофически активный):

- производят немедленное уменьшение нагрузки до 0, либо до величины, при которой класс источника АЭ снизится до уровня II или III класса;

- после сброса нагрузки проводят осмотр объекта и при необходимости контроль другими методами.

Каждый более высокий класс источника АЭ предполагает выполнение всех действий, определенных для всех источников более низких классов.

При положительной оценке технического состояния объекта по результатам АЭ контроля или отсутствии зарегистрированных источников АЭ применение дополнительных видов неразрушающего контроля не требуется. Если интерпретация результатов АЭ контроля неопределенна, рекомендуется использовать дополнительные виды неразрушающего контроля.

Окончательная оценка допустимости выявленных источников АЭ и индикаций при использовании дополнительных видов НК осуществляется с использованием измеренных параметров дефектов на основе нормативных методов механики разрушения, методик по расчету конструкций на прочность и других действующих нормативных документов.

Системы классификации источников акустической эмиссии и критерии оценки технического состояния объекта

Результаты АЭ контроля представляют в виде перечня зарегистрированных источников АЭ, отнесенных к тому или иному классу в зависимости от значения параметров АЭ. Такую оценку производят для каждого источника АЭ сигналов. Оценку технического состояния контролируемого объекта проводят по наличию в нем источников АЭ того или иного класса.

Применение конкретных систем классификации источников АЭ и критериев оценки технического состояния объектов зависит от механических и акустико-эмиссионных свойств материалов контролируемых объектов. Выбор системы классификации и критериев оценки состояния объекта проводят, используя перечисленные ниже системы классификации и критерии оценки состояния контролируемого объекта. Допускается применение других систем классификации и критериев оценки (и соответствующих значений параметров сигналов АЭ, определяющих классы источников и критерии оценки) при наличии обоснования их применения.

Выбор системы классификации и критериев оценки производят перед выполнением АЭ контроля и фиксируют в технологии контроля, разработанной на основе данного документа или приведенной в соответствие с ним. После этого исполнитель производит соответствующую настройку аппаратуры и разработку требуемого программного продукта (при необходимости).

Существуют следующие критерии:

- Амплитудный критерий

- Интегральный критерий

- Локально-динамический критерий

- Интегрально-динамический критерий. (Стандарт NDIS 2412-80, Япония)

Правила оценки класса опасности источников по этим критериям подробно описаны в ПБ 03-593-03 и приводиться не будут.

ЛЕКЦИЯ № 16. КОНТРОЛЬ В ПРОЦЕССЕ ЭКСПЛУАТАЦИИ. АКУСТИКО - ЭМИССИОННЫЙ КОНТРОЛЬ. ТЕХНОЛОГИЯ КОНТРОЛЯ

Технология АЭ контроля состоит из следующих этапов.

16.1 Исследование объекта контроля.

Исследование объекта контроля состоит из изучения документации на ОК, определению акустических параметров ОК. Целью данных работ является определение мест установи ПЭП, определение величины испытательного давления и скорости нагружения объекта.

Определение акустических параметров.

Говоря об акустических параметрах, мы имеем ввиду измерение скорости и затухания ультразвуковых волн в данном ОК.

Измерение затухания и скорости УЗ колебаний происходит одновременно. Современные системы имеют специальные программы, позволяющие без особых проблем это сделать.

Установив ПЭП на объект контроля, как это показано на рисунке 16.1, имитируем источник ЭА при помощи источника Су-Нильсена или электронного имитатора.

Источник Су-Нильсена – излом графитового стержня диаметром 0,3...0,5 мм, твердостью 2Т(2Н).

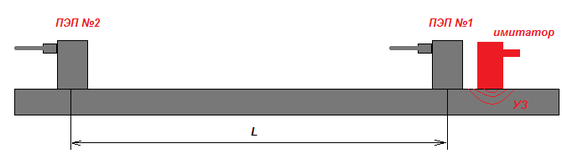

Рис. 16.1. Схема установки ПЭП для измерения скорости и затухания.

В системе задается расстояние между ПЭП, а также каждому ПЭП присваивается свой номер, согласно схеме (указывается на каком канале находятся ПЭП и какие у них номера).

Места под установку ПЭП должны быть подготовлены: шероховатость поверхности должна быть не хуже Rz 40, на поверхность должна быть нанесена акустическая смазка.

После установки ПЭП и включения системы необходимо отстроиться от внешних шумов, то есть выставить необходимое значение порога дискриминации.

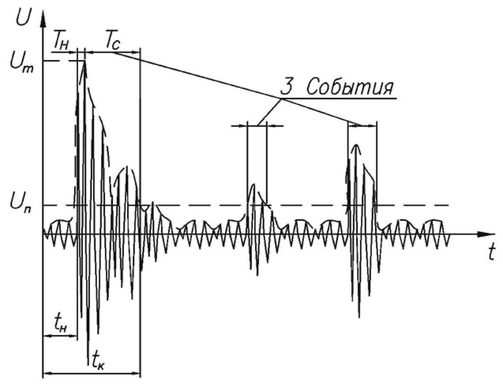

Рис.16.2 АЭ сигнал

Что бы понять назначение порога дискриминации, необходимо рассмотреть типичный сигнал акустической эмиссии (рис. 16.2.).

Порог дискриминации - фиксированное или регулируемое напряжение Uп, приведенное ко входу аппаратуры, выше которого импульс АЭ обнаруживается, регистрируется и/или обрабатывается и ниже которого обнаружение не осуществляется, регистрация и/или обработка не производится (в системах эта величина регулируется).

Важным временным параметром АЭ сигнала является событие. Событие – временной интервал, когда импульс превышает порог дискриминации. Длительность импульса это D= tk – tn.

Так вот, при отстройки от шумов необходимо выставить порог дискриминации Uп выше сигналов от шумов на 3 Дб. При правильной установки порога дискриминации число событий будет равно нулю.

После отстройки от шумов начинаем измерять скорость и затухание, имитируя сигнал АЭ выбранным имитатором. Система сама выдаст значение этих параметров в виде гистограмм или цифрой.

Возникает вопрос о том, как система рассчитывает скорость и затухание.

Расчет состоит из следующих этапов:

1. Сигнал от имитатора приходит на ПЭП №1. Система измеряет амплитуду сигнала А1. Далее система ждет прихода сигнала на ПЭП №2 и измеряет время пробега сигнала от ПЭП №1 до ПЭП №2.

2. Сигнал от имитатора приходит на ПЭП №2. Система измеряет амплитуду сигнала А2 на ПЭП №2 и задает значение времени t, равное измеренному времени пробега сигнала от имитатора от ПЭП №1 до ПЭП №2.

3. Зная значение L (расстояние между ПЭП), рассчитывается скорость С=L/t и значение затухания (А1-А2)/L.

Величина скорости вводится в АЭ систему для дальнейшего определения места положения источников АЭ.

Величина затухания позволяет определить максимальное допустимое расстояние между ПЭП, установленных на ОК.

16.2. Локация источников АЭ

После установки преобразователей на ОК и отстройки от шумов, необходимо установить параметры, позволяющие производить точную локацию источников АЭ.

В каждой многоканальной системе АЭ есть программа, позволяющая определять местоположение источников АЭ. Эти программы могут определять места положения источников на плоскости при помощи следующих схем:

- линейная локация. ПЭП расположены на одной линии (рис. 16.3.).

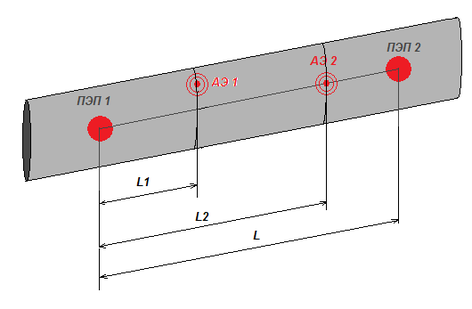

Рис. 16.3. Линейная локация

Определяется расстояние Li от указанного ПЭП (ПЭП 1) до сечения, где находится источник АЭ (определяется только одна координата).

- тригональная схема локации;

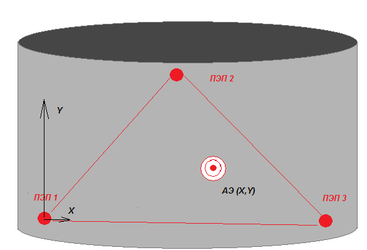

Рис. 16.4. Тригональная схема локации

Применение трех ПЭП в тригональной схеме локации позволяет определять координаты X,Y источника АЭ на плоскости. Глубина залегания источника АЭ не определяется.

- планарная схема локации

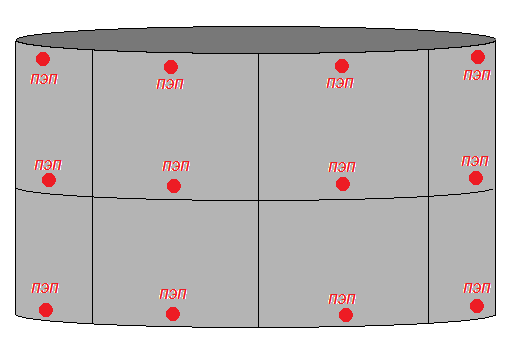

Рис. 16.5. Пример планарной локации

Пример планарной локации представлен на рис. 16.5. Планарная локация применяется, как правило, для объектов, когда необходимо определить точное место положения АЭ источника на плоскости ОК. Количество ПЭП ограничивается числом каналов АЭ системы, но не может быть меньше трех. Чем габаритней ОК, тем большее количество ПЭП требуется.

- некоторые специальные схемы локации.

Современные системы позволяют в постоянном режиме оценивать опасность дефекта по выбранным оператором критериям опасности.

16.3. Параметры АЭ

При проведении испытаний ОК с применением метода АЭ, оператор обязан следить за параметрами АЭ и оперативно оценивать обстановку.

Наиболее часто используемыми параметрами акустической эмиссии, применяемыми для изучения процессов пластической деформации и разрушения материалов являются:

- суммарный счет АЭ N, т. е. число зарегистрированных превышений сигналами АЭ установленного уровня дискриминации за интервал времени наблюдения

- скорость счета суммарной АЭ N, т. е. суммарная АЭ, приведенная к единице времени

Характеристики
