Требования к домашнему заданию.

1. Провести чертеж детали.

2. По чертежу детали оценить технологичность конструкции и дать свои предположения по ее изменению с целью улучшения технологичности для выбранных условий изготовления. Изобразить эскиз измененной детали.

3. Выбрать способ получения заготовки. Нарисовать эскиз заготовки.

4. Для указанных на чертеже детали поверхностей (А, Б, В) выбрать вид обработки с учетом типа производства. Изобразить схемы обработки эти поверхностей.

5. Предложить вариант последовательности обработки детали.

1.

2.Оценка технологичности конструкции детали.

С учетом условий обработки поверхностей заданной детали и типовых правил проектирования деталей машин, предлагаются следующие рекомендации по улучшению технологичности конструкции:

1. Резьбу М40 заменяем на М42, по ряду диаметров метрических резьб. Остальные размеры соответствуют стандартным.

2. Изменяем диаметр 40 мм на 49 мм, воспользовавшись, ГОСТ для определения размеров канавок для выхода шлифовального круга по наружному цилиндру.

3. Для облегчения сборки необходимо резьбе М42 предусмотреть фаску размером 2x45⁰.

3.Выбор способа получения заготовки.

Т.к. тип производства - единичный, выберем вид заготовки - прокат круглого сечения.

4. Выбор вида обработки, с учетом точности размеров и шероховатости.

Поверхность А.- цилиндрическая наружная, шероховатость – не более 1.6 мкм, допуск размера по 9 квалитету, допуск формы на чертеже не указан.

Способ обработки - точение чистовое.

Оборудование – токарно-винторезный станок, так как производство единичное.

Режущий инструмент – токарно-проходной упорный резец с пластиной из твердого сплава.

Закрепление заготовки - в 3-х кулачковом самоцентрирующемся патроне, так как конструкция детали жесткая. Отношение D/L<3.

Перед чистовой обработкой выполняется предварительное точение.

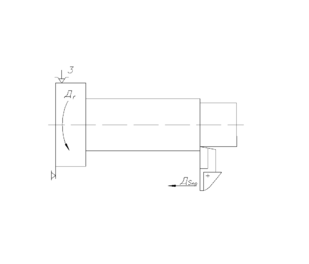

Строим схему точения наружной цилиндрической поверхности.

Поверхность Б.- отверстие цилиндрической сквозное, шероховатость не более 12.5 мкм, допуск размера по 14 квалитету, допуск формы на чертеже не указан.

Оборудование - вертикально - сверлильный станок, так как габариты детали небольшие.

Режущий инструмент – спиральное сверло, так как форма отверстия цилиндрическая.

Закрепление инструмента – на призме со струбциной, так как опорная поверхность цилиндрическая.

Закрепление инструмента – в сверлильном патроне, установленном в шпинделе станка.

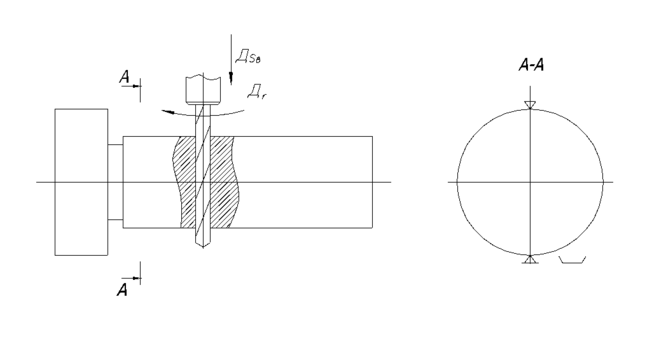

Строим схему сверления отверстия. Перед сверлением предварительная обработка не требуется, так как обрабатываемое сквозное отверстие имеет диаметр 8 мм.

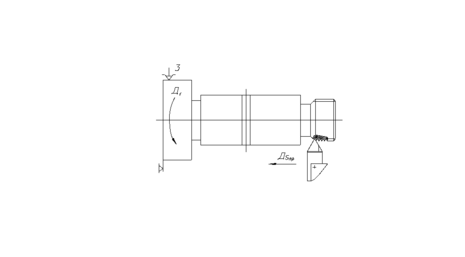

Поверхность В.- резьбовая поверхность, допуск формы по 8 квалитету.

Оборудование- токарно- винторезный станок .

Режущий инструмент- резьбовой для наружной метрической резьбы резец с пластиной из твердого сплава.

Способ обработки- точение чистовое, т.к. допуск формы по 8 квалитету.

Закрепление заготовки - в 3-х кулачковом самоцентрирующемся патроне, так как конструкция детали жесткая. Отношение D/L<3.

Предварительно необходимо:

1. получить цилиндрическую поверхность диаметром 42 мм токарным проходным упорным резцом. Точение чистовое. Закрепление заготовки - в 3-х кулачковом самоцентрирующемся патроне, так как конструкция детали жесткая. Отношение D/L<3.

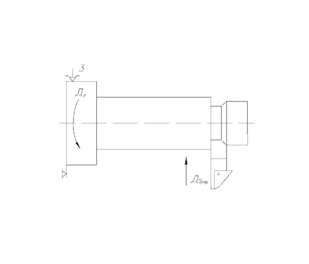

2. проточение канавки. Точение чистовое прорезным резцом. Закрепление заготовки - в 3-х кулачковом самоцентрирующемся патроне, так как конструкция детали жесткая. Отношение D/L<3.

5. Последовательность обработки детали.

Т.к. поверхности А и В обрабатываются при одном и том же закреплении детали, а именно в 3-х кулачковом самоцентрирующемся патроне, то сначала я предлагаю обрабатывать эти поверхности, а уже затем поверхность Б.
