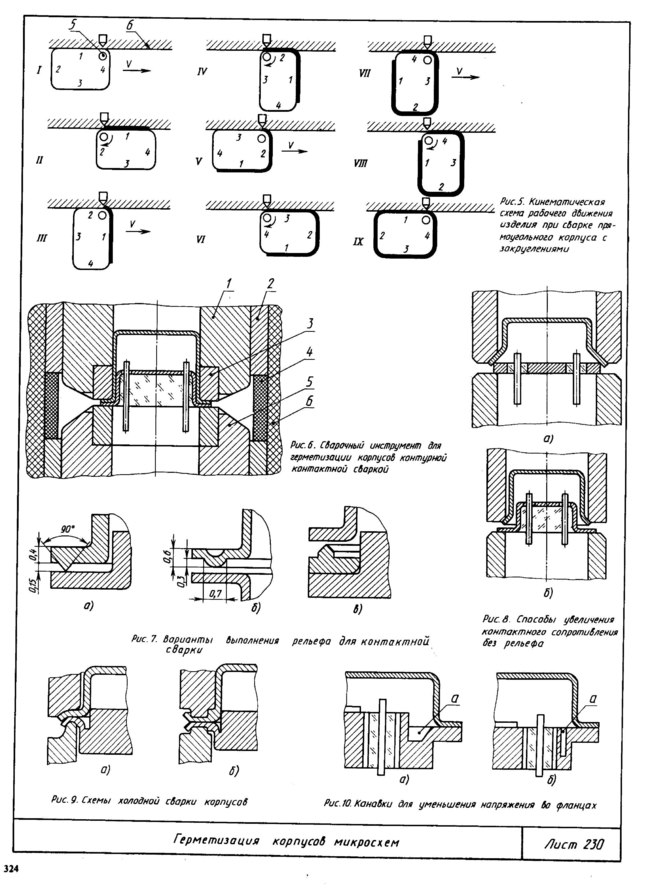

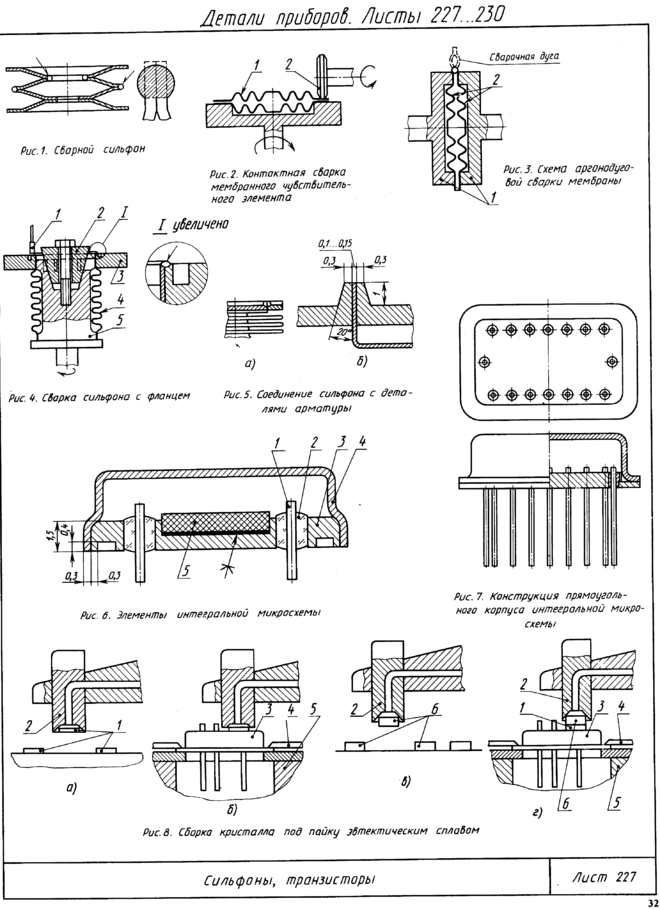

Высокую производительность при сварке корпусов любой формы обеспечивает контактная конденсаторная сварка . Взаимная центровка соединяемых элементов, исключающая их смещение, осуществляется сварочными электродами 1 и 5 (рис. 6) с вставками 3. Электроды перемещаются в металлических втулках 2, запрессованных в текстолитовый стакан 6 и разделенных изолирующим кольцом 4. В контакте свариваемых деталей с целью локализации выделяемого при сварке тепла создают рельеф (рис. 7, а, б), что обеспечивает получение надежной герметизации. В случае, если свариваемые детали изготовлены из меди и рельеф не обеспечивает требуемой величины сопротивления, в зону контакта вводят дополнительный элемент — фигурное кольцо из никеля (рис. 7, в) . В некоторых случаях для увеличения контактного сопротивления применяют крышки с наклонным фланцем, который соединяется с фланцем основания по схеме рис. 8, а или б.
В случае изготовления корпусов из пластических масс возможна их герметизация холодной сваркой, достоинством которой является исключение разогрева элементов микросхем. Применяют схему односторонней холодной сварки (рис. 9, а), при которой преимущественно деформируется одна из соединяемых деталей, и схему двусторонней сварки (рис. 9,6), при которой обеспечивается одинаковое деформирование свариваемых кромок. Значительные пластические деформации при холодной сварке заставляют усложнять конструкцию корпусов.
Для разгрузки оснований полупроводниковых приборов от механических напряжений и исключения повреждений кристалла, выводов и изоляторов в зоне фланцев предусматривают специальные разгрузочные канавки а (рис.10,а, б).
