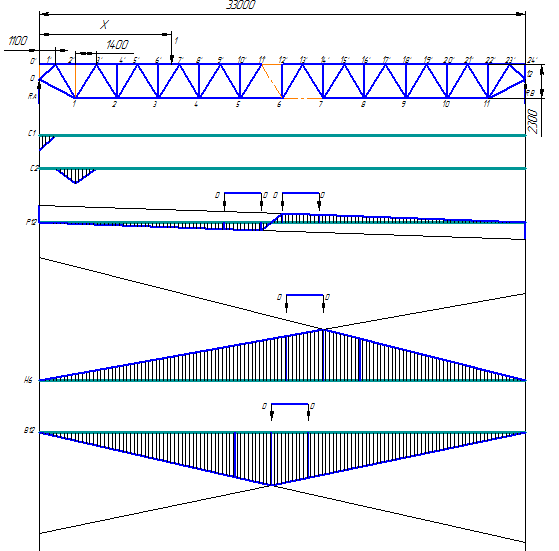

В) Минимальное усилие от сосредоточенной нагрузки:

1. Результаты расчетов на ЭВМ усилий во всех стержнях фермы.

Усилие для остальных стержней от нагрузок, действующих на главную и горизонтальную фермы найдены, с помощью расчетной программы и представлены в приложении.

Вариант N26 Федонин С Сдан 26/ 2/2015

L= 33.00 P= 125.00 D= 46.80

L1= 1.10 W= 2.30 DG= 5.60

L2= 1.40 W1= 1.00 Q= .38

LT= 2.50 WG= 1.60 QV= .11

N= 24 WK= 3.60 QG= .05

УСИЛИЯ В СТЕРЖНЯХ :

Г Л А В Н А Я Ф Е Р М А ВСПОМОГАТЕЛЬНАЯ ГОРИЗОНТАЛЬНАЯ

--------------------------- ------------ --------------------

СТЕР- N(Q) N(D)MAX N(D)MIN СТЕР- N(QV) СТЕР- N(QG) N(DG)

ЖЕНЬ KH KH KH ЖЕНЬ KH ЖЕНЬ KH KH

--------------------------- ------------ --------------------

ВЕРХНИЙ ПОЯС ВЕРХН. ПОЯС ПОЯС ГЛАВНОЙ ФЕРМЫ

B 1 .0 .0 .0 B 1 .0 B 1 .0 .0

B 2 -6.3 -90.2 .0 B 2 -1.8 B 2 -1.2 -15.5

B 3 -6.3 -90.2 .0 B 3 -1.8 B 3 -1.2 -15.5

B 4 -12.1 -172.9 .0 B 4 -3.5 B 4 -2.3 -29.7

B 5 -12.1 -172.9 .0 B 5 -3.5 B 5 -2.3 -29.7

B 6 -16.7 -236.2 .0 B 6 -4.8 B 6 -3.2 -40.6

B 7 -16.7 -236.2 .0 B 7 -4.8 B 7 -3.2 -40.6

B 8 -19.9 -280.3 .0 B 8 -5.8 B 8 -3.8 -48.2

B 9 -19.9 -280.3 .0 B 9 -5.8 B 9 -3.8 -48.2

B10 -21.8 -305.0 .0 B10 -6.3 B10 -4.1 -52.5

B11 -21.8 -305.0 .0 B11 -6.3 B11 -4.1 -52.5

B12 -22.5 -310.3 .0 B12 -6.5 B12 -4.3 -53.4

НИЖНИЙ ПОЯС НИЖНИЙ ПОЯС ПОЯС ВСПОМ. ФЕРМЫ

H 1 4.8 68.6 .0 H 1 1.4 H 1 .5 7.2

H 2 9.4 133.9 .0 H 2 2.7 H 2 1.8 23.0

H 3 14.6 207.0 .0 H 3 4.2 H 3 2.8 35.6

H 4 18.4 260.7 .0 H 4 5.3 H 4 3.5 44.8

H 5 21.0 295.0 .0 H 5 6.1 H 5 4.0 50.7

H 6 22.3 310.0 .0 H 6 6.5 H 6 4.2 53.3

РАСКОСЫ РАСКОСЫ РАСКОСЫ

P 1 -5.7 -82.2 .0 P 1 -1.7 P 1 -1.0 -12.6

P 2 4.0 61.8 .0 P 2 1.1 P 2 1.0 13.2

P 3 -5.9 -92.5 4.2 P 3 -1.7 P 3 -.9 -12.6

P 4 5.3 87.8 -8.8 P 4 1.5 P 4 .8 11.9

P 5 -4.7 -83.2 13.4 P 5 -1.4 P 5 -.7 -11.3

P 6 4.0 78.5 -18.1 P 6 1.2 P 6 .6 10.7

P 7 -3.4 -73.9 22.7 P 7 -1.0 P 7 -.5 -10.0

P 8 2.8 69.2 -27.4 P 8 .8 P 8 .4 9.4

P 9 -2.2 -64.6 32.0 P 9 -.6 P 9 -.3 -8.8

P10 1.6 59.9 -36.7 P10 .5 P10 .2 8.1

P11 -.9 -55.3 41.3 P11 -.3 P11 -.1 -7.5

P12 .3 50.6 -46.0 P12 .1 P12 .0 6.9

СТОЙКИ СТОЙКИ СТОЙКИ

C 1 -.2 -46.8 .0 C 1 -.1 C 1 .0 -5.6

C 2 -.5 -46.8 .0 C 2 -.2 C 2 -.1 -5.6

C 3 -.5 -46.8 .0 C 3 -.2 C 3 -.1 -5.6

3.5. Определение максимальных и минимальных усилий от всех нагрузок.

Главная ферма:

Верхний пояс:

Нижний пояс:

Раскосы:

Стойки:

Горизонтальная ферма:

Раскосы:

Стойки:

где N_max – максимальное усилие в стержне;

N_min – минимальное усилие в стержне;

N(Q) – усилие в стержне от распределенной нагрузки;

N(QG) – усилие в стержне от распределенной горизонтальной нагрузки;

N(DG) – усилие в стержне от горизонтальной инерционной нагрузки;

N_min(D) – минимальное усилие от силы давления колес тележки в стержне;

N_max(D) – максимальное усилие от силы давления колес тележки в стержне.

Коэффициент асимметрии цикла:

Результаты расчета.

Максимальные и минимальные усилие в стержнях главной и горизонтальной фермы.
