Текст из файла (страница 4)

- для раскоса Р1;

- для раскоса Р2;

- для раскосов Р3, Р4, Р5, Р6, Р7, Р8;

- условие прочности;

- требуемая площадь трубы;

Результаты расчета сведены в таблицу 5.5.

Таблица 7.1. Подбор типоразмера трубы.

Как видно из таблицы 7.1. требуемая площадь трубы А^т=315 мм² (раскос Р3).

- площадь поперечного сечения трубы;

где D – внешний диаметр трубы;

- внутренний диаметр трубы;

S – толщина стенки трубы;

Выбор размеров трубы производиться методом перебора. Принимаем S=3 мм, D=70 мм.

1. Проверочный расчет общей устойчивости:

Максимальная гибкость:

где - длина полуволны изогнутой оси стержневого элемента;

μ=1 – коэффициент Элейра (учитывает тип закрепления стержневого элемента);

- минимальный радиус инерции поперечного сечения;

- минимальный момент инерции поперечного сечения.

Условие устойчивости:

где φ=0.54 – коэффициент понижение допускаемых напряжений (выбирается в зависимости от λ_max по СНиП);

Общая устойчивость обеспечивается.

1. Стойки:

1. Схема нагружения и исходные данные:

Т ип сечения: Труба.

Материал: ВСт3сп;

Расчетная группа по СНиП: 3-я.

P_z=38.1 кН;

ρ=0.016.

Рис. 7.5. Схема нагружения стоек главной фермы.

1. Выбор типоразмера трубы:

- допускаемое напряжение;

- условие прочности;

- требуемая площадь одного уголка;

Выбор размеров трубы производиться методом перебора. Принимаем S=2.5 мм, D=50 мм.

1. Проверочный расчет общей устойчивости:

Максимальная гибкость:

где - длина полуволны изогнутой оси стержневого элемента;

μ=1 – коэффициент Элейра (учитывает тип закрепления стержневого элемента);

- минимальный радиус инерции поперечного сечения;

- минимальный момент инерции поперечного сечения.

Условие устойчивости:

где φ=0.43 – коэффициент понижение допускаемых напряжений (выбирается в зависимости от λ_max по СНиП);

Общая устойчивость обеспечивается.

1. Расчет горизонтальной фермы первого варианта.

   1. Раскосы.

1. Схема нагружения и исходные данные:

Тип сечения: Труба.

Материал: ВСт3сп;

Расчетная группа по СНиП: 3-я.

P_Z=13.3 кН;

ρ=-1

Рис. 8.1. Схема нагружения раскосов горизонтальной фермы.

1. Выбор типоразмера труба:

- допускаемое напряжение;

- условие прочности;

- требуемая площадь труба;

Выбор размеров трубы производиться методом перебора. Принимаем S=3 мм, D=57 мм.

1. Проверочный расчет общей устойчивости:

Максимальная гибкость:

где - длина полуволны изогнутой оси стержневого элемента;

- угол наклона раскоса горизонтальной фермы;

- минимальный радиус инерции поперечного сечения;

- минимальный момент инерции поперечного сечения.

Условие устойчивости:

где φ=0.42 – коэффициент понижение допускаемых напряжений (выбирается в зависимости от λ_max по СНиП);

Общая устойчивость обеспечивается.

1. Стойки:

1. Схема нагружения и исходные данные:

Тип сечения: Труба.

Материал: ВСт3сп;

Расчетная группа по СНиП: 3-я.

P_Z=4.6 кН;

ρ=-1

Рис. 8.2. Схема нагружения стоек горизонтальной фермы.

1. Выбор типоразмера труба:

- допускаемое напряжение;

- условие прочности;

- требуемая площадь труба;

Выбор размеров трубы производиться методом перебора. Принимаем S=2.5 мм, D=38 мм.

1. Проверочный расчет общей устойчивости:

Максимальная гибкость:

где - длина полуволны изогнутой оси стержневого элемента;

μ=1 – коэффициент Элейра (учитывает тип закрепления стержневого элемента);

- минимальный радиус инерции поперечного сечения;

- минимальный момент инерции поперечного сечения.

Условие устойчивости:

где φ=0.53 – коэффициент понижение допускаемых напряжений (выбирается в зависимости от λ_max по СНиП);

Общая устойчивость обеспечивается.

1. Расчет массы главных ферм I – го и II – го варианта.

1. Главная ферма I – го варианта:

1. Верхний пояс:

где - масса одного погонного метра;

- количество погонных метров;

1. Нижний пояс:

где - масса одного погонного метра;

- количество погонных метров;

1. Раскосы:

где - масса одного погонного метра;

- количество погонных метров;

1. Стойки:

где - масса одного погонного метра;

- количество погонных метров;

1. Общая масса главной фермы:

1. Главная ферма II – го варианта:

1. Верхний пояс:

где - масса одного погонного метра;

- количество погонных метров;

1. Нижний пояс:

где - масса одного погонного метра;

- количество погонных метров;

1. Раскосы:

где - суммарная длина всех раскосов;

- площадь поперечного сечения раскоса;

- плотность стали;

1. Стойки:

где - суммарная длина всех раскосов;

- площадь поперечного сечения раскоса;

- плотность стали;

1. Общая масса главной фермы:

1. Сравнение масс главных ферм I – го и II – го варианта:

Вывод: Главная ферма II – го варианта легче, чем I – го варианта на 450 кг.

1. Расчет сварных соединений.

1. Крепление главной фермы к концевой балке:

1. Р
   асчетная схема:

1. Расчетная нагрузка:

где - распределенная нагрузка на главную ферму;

- пролет фермы;

- вертикальная сила от давления колес тележки;

1. Условие прочности сварного соединения:

где - коэффициент учитывающей способ сварки;

– длина сварного шва;

- допускаемое напряжение для сварных швов;

- катет сварного шва.

1. Длина сварного шва:

Принимаем

1. Расчет крепление раскосов и стоек к косынкам:

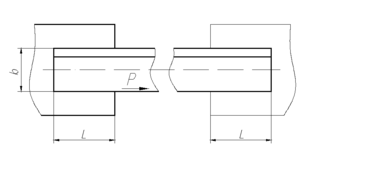

1. Расчетная схема:

1. Условие прочности сварного соединения:

где - коэффициент учитывающей способ сварки;

– длина сварного шва;

- допускаемое напряжение для сварных швов;

- катет сварного шва;

- ширина полки уголка;

- расчетная нагрузка.

Прочность сварного соединения обеспечивается. Для унификации длины всех швов принимаем одинаковыми.

1. Расчет концевой балки.

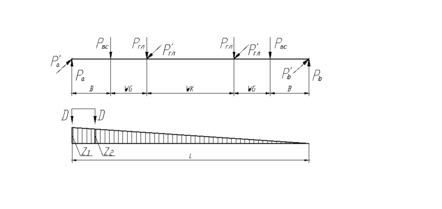

1. Схема нагружения:

1. Расчетные нагрузки:

Вертикальная нагрузка передаваемая с главной фермы на концевую балку:

где - распределенная нагрузка на главную ферму;

- пролет фермы;

- вертикальная сила от давления колес тележки;

- координаты эпюры под колесами тележки.

Горизонтальная нагрузка передаваемая с главной фермы на концевую балку:

где - горизонтальная инерционная сила.

Вертикальная нагрузка передаваемая со вспомогательной фермы на концевую

балку:

где - распределенная нагрузка на вспомогательную ферму.

Вертикальные опорные реакции:
