3.7.Проверочный расчёт зубчатых колёс.

3.7.1.Проверочный расчёт по контактным напряжениям.

Условие годности зубчатого колеса по контактной прочности имеет вид:

Если приведённое неравенство после подстановки в него рассчитанных величин выполняется , то зубчатое колесо пригодно по контактной прочности для установки его в данную передачу.

3.7.2.Проверочный расчёт по изгибным напряжениям.

Условие годности зубчатого колеса по изгибной прочности имеет вид:

Если приведённое неравенство после подстановки в него рассчитанных величин выполняется , то зубчатое колесо пригодно по изгибной прочности для установки его в данную передачу.

3.8.Результаты расчёта зубчатых пар.

Результаты расчёта представлены в таблице 5.3. Они получены на ЭВМ с помощью ПО MSExel.

Итоговые значения межосевых расстояний специально завышены из конструктивных соображений , то есть для того чтобы не приходилось выполнять сдвоенных колёс , таким образом увеличивая габаритные размеры проектируемой коробки перемены передач .

Значения модулей для каждой передачи выбрано одинаковым для унификации и ускорения технологического процесса при изготовлении колёс.

На каждой передаче ширина шестерни и колеса выбрана одинаковой для того чтобы сократить расход материала, так как сталь 12ХН3А , которая назначена в качестве материала зубчатых колёс стоит очень дорого.

Все расчёты выполняются при условии , что колёса нагружены по IIIТРН.

Таблица 5.3

4.Определение реакций в опорах валов.

Реакции в опорах валов проектируемой коробки перемены передач определяются на каждой передаче.

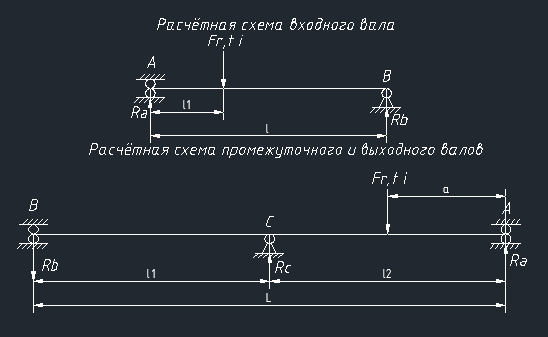

Расчётные схемы валов приведены на рисунке 6.1.

Рисунок 6.1

Входной вал статически определим , а значит реакции в его опорах считаются следующим образом :

R_a=F_r,ti*(L-l₁)/L

R_b=F_r,ti*l₁/L

Промежуточный и выходной вал статически не определимы. Реакция в промежуточной опоре определяется по следующей зависимости :

R_c=F_r,ti*a*(L²-l₁²-a²)/(2*l₁*l₂²)

Реакция в промежуточной опоре стала известной , таким образом вал стал статически определимым , а , значит , реакции в крайних опорах считаются следующим образом :

R_a=(R_c*l₁-F_{r,t i}*(L-a))/L

R_b=(R_c*l₂-F_{r,t i}*a)/L

Колёса , сидящие на промежуточном валу находятся в зацепление с колёсами входного вала и с колёсами выходного вала , а значит особенность расчёта реакций в опорах промежуточного вала состоит в том , что считаются реакции от зацепления с колёсами выходного и выходного валов по отдельности , а за тем в каждой опоре итоговая реакция будет из себя представлять их геометрическую сумму .

Результаты расчёта реакций в опорах всех валов на каждой передача , проведённого на ЭВМ с помощью ПО MS Exel приведены в таблице 6.1.

Таблица 6.1
