По критерию коррозионной стойкости подходят титановые сплавы, но чистый титан не используют. Основной легирующей добавкой является алюминий.
Al: Вт-5 (5%Al)
Вт-6 (6%Al)
После Вт-10 – это правило не соблюдается.
Динамическая устойчивость УЗ
волноводов продольных колебаний.
Если сжимать стержень, то при определенных напряжениях он начинает терять форму. Эффект неконтролируем – статистическая независимость.
Изгибные колебания на продольные не влияют.
П

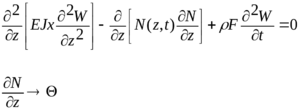

ренебрегаем проекцией θ и Q+dQ на ось Z:
Из (1) находим вид N(z):
Считаем, что система совершает стационарные гармонические колебания.
Считаем, что ГУ по продольным и изгибным колебаниям заданы.
Решим методом Галеркина систему (2):
Система уравнений Хилла:
Введем безразмерную частоту (время):

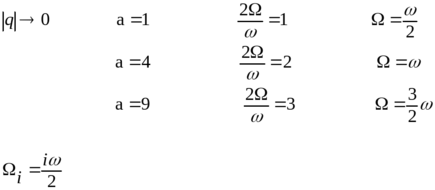

Решение отображается на диаграмме Аймса-Стретта:
Ω – частота изгибных колебаний
ω
– частота продольных колебаний
