В этой формуле - значения двух ЭЭГ в дискретные моменты времени, отстоящие на интервале и от начала исследуемого отрезка записи; N – число интервалов на исследуемом отрезке записи; - интервал квантования; Целочисленная величина может принимать положительные и отрицательные значения:

Автокорреляционные функции ЭЭГ получаются по формуле (2) подставив значение x и у соответственно; в этом случае принимает только положительные значения.[3]

Расчет спектров мощности автокорреляционной функции (автоспектр) и кросскорреляционной (кросс-спектр), а также фазового спектра производится по следующим формулам:

где

где - число интервалов в одной ветви кросскоррелограммы; а - сглаживающая функция Хемминга

Автокорреляционная функция воспроизводит ритмы, возникающие в различных участках ЭЭГ, даже если их фазы в разных участках ЭЭГ произвольно сдвигаются друг относительно друга. Это позволяет их анализировать с помощью преобразования Фурье . Кросскорреляционная функция воспроизводит ритмы одинаковой частоты, появляющиеся в одних и тех же участках записи в обеих ЭЭГ, и относительная выраженность этой ритмики обуславливает кросс-спектр . Взаимные фазовые сдвиги этих ритмов в двух ЭЭГ могут быть определены по фазовому спектру .

В зависимости от вида кросскорреляционной функции можно выделить периодические ее оставляющие, общие для двух фиксированных ЭЭГ даже в том случае, если их амплитуды намного меньше амплитуд имеющихся непериодических элементов. Кроме того, можно определить степень связи между амплитудами различных процессов при данном сдвиге времен а также выделить из фоновой активности вызванные потенциалы.

Автокорреляционный анализ используется для изучения степени связи между амплитудами одного и того процесса при данном сдвиге времени.

Анализ спектра мощности методом преобразования Фурье позволяет не только быстро и объективно рассчитать индексы ритмов в выбранных участках записи, но и выявить не заметные на глаз изменения ЭЭГ активности.[5]

Также проводят анализ разности двух ВП. Разность ВП позволяет выяснить меру изменения ВП во времени, что представляет интерес при тестировании влияния различных факторов на ВП (фармакологического воздействия, гипервентиляции и др.). Вычисление разности вызванных потенциалов позволяет получить количественную характеристику различий ВП разных отделов мозга, что важно, например, при выяснении локализации паралогического процесса или при оценке межполушарной функциональной специализации. Асимметрию ВП в гомологических точках разных полушарий легко оценить, используя визуализацию разностного сигнала ВП между какими-либо отведениями.

Для количественной оценке ВП вычисляют площади, ограниченной нулевой линии и кривой ВП в заданном произвольно интервале времени .

Использование методов топографического картирования и трехмерной локализации источников электрической активности позволяет проследить динамику генерации ЭЭГ активности и уточнить локализацию патологического процесса в структурах мозга.

Проследить динамику изменения ВП одного и того же испытуемого или сопоставить ВП разных испытуемых можно с помощью режима по парного сравнения. Такой анализ позволяет сопровождать реабилитационный период, оценить эффективность медикаментозного лечения, сравнить ВП данного пациента с заранее зафиксированной нормой.

8. Приложения.

Программа выделения бета ритма:

Зададим исходный сигнал ЭЭГ(бета, дельта и гамма ритмы).

График исходного сигнала:

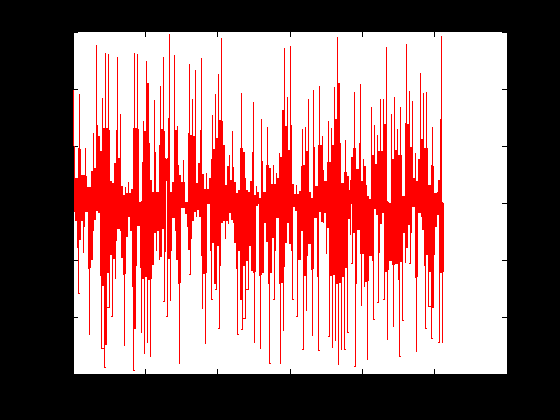

Добавим аддитивный шум 50Гц:

Спектр исходного сигнала:

Сигнал со случайным сдвигом фазы:

Спектры сигнала и сигнала с аддитивным шумом:

Сигнал с аддитивным шумом и сигнал после фильтрации:

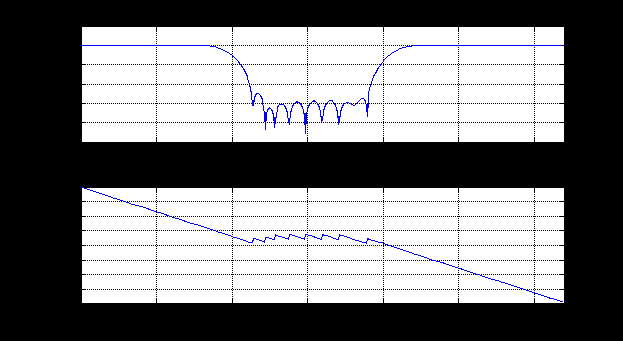

Фильтр для фильтрации шумовой составляющей сигнала:

Спектры сигнала до и после фильтрации:

Отфильтрованный сигнал:

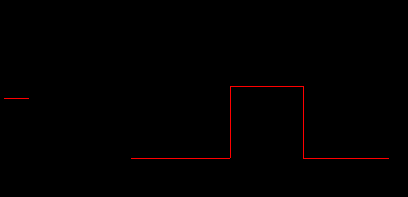

Фильтр для выделения бета ритма:

Спектр бета ритма:

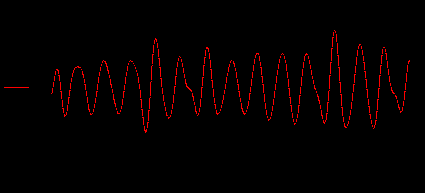

Выделенный бета ритм:

Программа для обработки сигналов при помощи спектрального анализа.

clear all

for i=1:512

Sg11(i)=50*(1+0.2*rand(1)-0.2)*sin(2*pi*(10.5)*i/200+pi/24+rand(1)*3.14/10-3.14/10);

Sg21(i)=100*(1+0.2*rand(1)-0.2)*sin(2*pi*(5)*i/200+pi/16+rand(1)*3.14/10-3.14/10);

Sg31(i)=50*(1+0.2*rand(1)-0.2)*sin(2*pi*(2)*i/200+pi/8+rand(1)*3.14/10-3.14/10);

Sgn(i)=5*(30*rand(1)*sin(2*pi*(i/200)*50));

SG1(i)=Sg11(i)+Sg21(i)+Sg31(i);

Sg12(i)=50*(1+0.2*rand(1)-0.2)*sin(2*3.14*(10.5)*i/200+3.14/6+rand(1)*3.14/10-3.14/10);

Sg22(i)=100*(1+0.2*rand(1)-0.2)*sin(2*3.14*(5)*i/200+3.14/3+rand(1)*3.14/10-3.14/10);

Sg32(i)=50*(1+0.2*rand(1)-0.2)*sin(2*3.14*(2)*i/200+3.14/2+rand(1)*3.14/10-3.14/10);

SG2(i)=Sg12(i)+Sg22(i)+Sg32(i);

SG1n(i)=Sg11(i)+Sg21(i)+Sg31(i)+Sgn(i);

SG2n(i)=Sg12(i)+Sg22(i)+Sg32(i)+Sgn(i);

end

figure('Name','Noise')

plot(1:512,Sgn,'r-');

title('Noise');

fsamp = 256;

Wn = [0.3 0.65];

hh = fir1(60, Wn, 'stop','noscale');

freqz(hh, 1, 512, fsamp);

Y = fft(SG1n,512);

Pyy = Y.* conj(Y) / 512;

f = 200*(0:256)/512;

figure

plot(f,Pyy(1:257));

title('Frequency content of Sgn');

xlabel('frequency (Hz)');

fsg=filter(hh,100,Pyy);

figure

plot(f,fsg(1:257));

sgf=ifft(fsg);

sgf1=real(sgf);

sgon=sgolayfilt(SG1n,3,13);

subplot(3,1,3),

plot(sgon);

subplot(3,1,2),

plot(SG1n,'g-');

subplot(3,1,1),

plot(SG1,'g-');

figure

plot(1:512,SG1n,'r-')

hold on;

plot(1:512,SG2n-300,'g-')

title('EEG Signals+Noise');

legend('Signal 1','Signal 2');

figure

plot(1:512,SG1,'r-')

hold on;

plot(1:512,SG2-200,'g-')

title('EEG Signals+Noise');

legend('Signal 1','Signal 2');

Y1 = spec(SG1);

figure

title('Spectral analysis SG1');

plot(Y1,'b-');

Y2 = spec(SG2);

hold off;

figure

title('Spectral analysis SG2');

plot(Y2,'b-');

Y1 = spec(SG1n);

hold off;

figure

title('Spectral analysis SG1n');

plot(Y1,'b-')

Y2 = spec(SG2n);

hold off;

figure

title('Spectral analysis SG2n');

plot(Y2,'b-')

Z = convolve (SG1n, SG2n);

figure

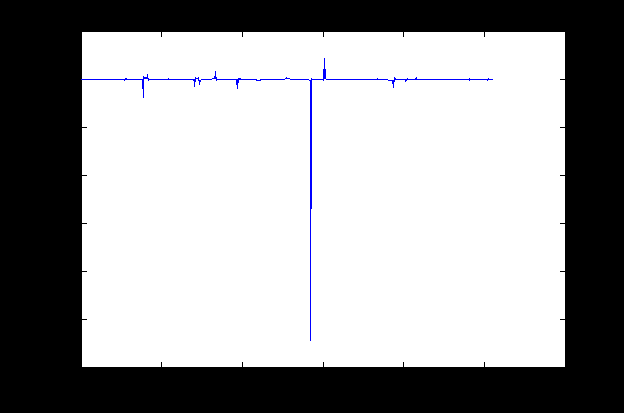

title('Crosspectral');

plot(Z, 'b-');

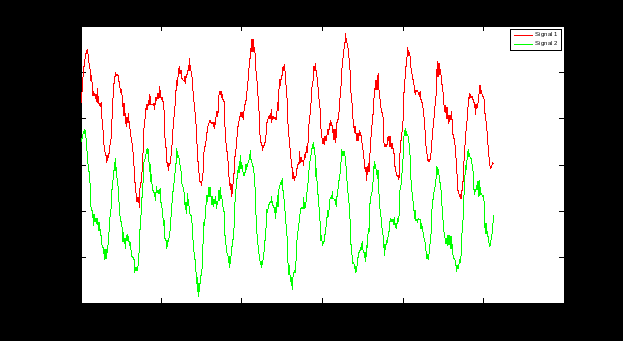

Исходные сигналы двух каналов ЭЭГ:

Спектры сигналов:

Сигнал 1:

Сигнал 2:

К исходным сигналам добавляется аддитивный шум частотой 50Гц.

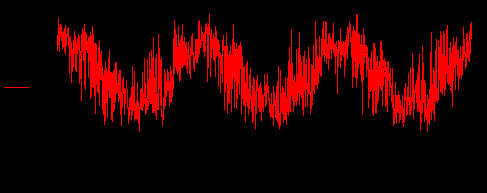

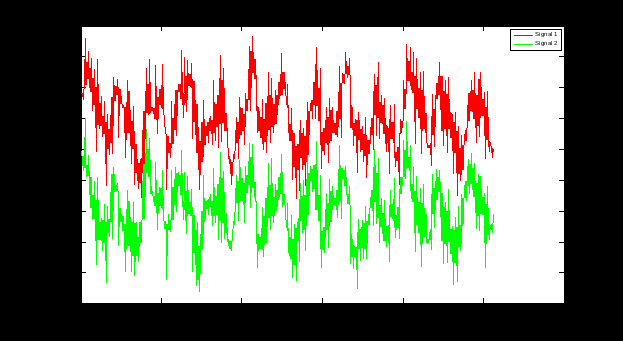

Тогда исходный сигнал будет выглядеть так:

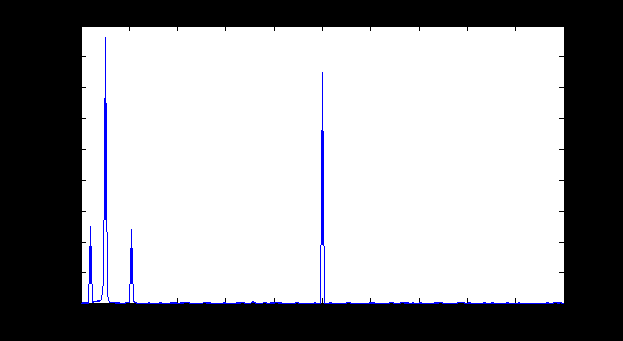

Спектр сигнала с шумом 50Гц:

Для восстановления сигнала применим Полосно-пропускающий фильтр для подавления помех с частотой 50 Гц:

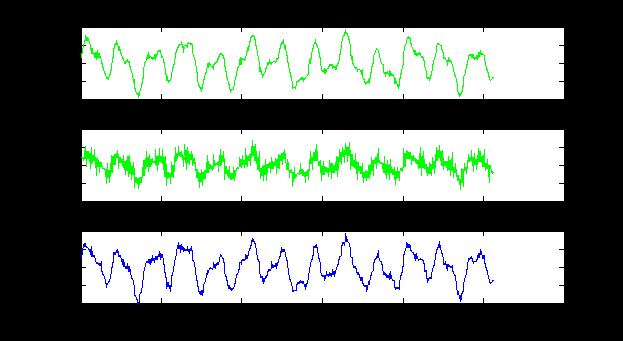

Исходный сигнал, сигнал с аддитивным шумом и отфильтрованный сигнал:

Спектр отфильтрованного сигнала:
