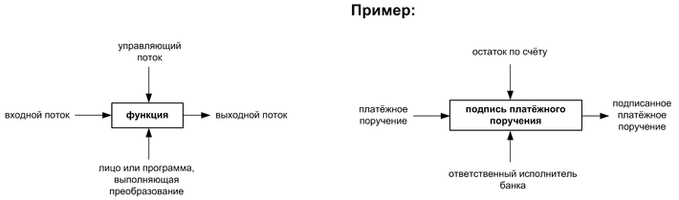

SADT-диаграммы состоят из унифицированных элементов:

DFD

DFD - Data Flow Diagram.

Существуют нотации описания:

  • нотация Иордана;

  • нотация Гейна-Саксона.

Нотация Гейна-Саксона

Основные символы (подробнее и с изображениями тут и тут):

  • процесс. Может быть вложенным (образуют иерархию). Для процесса самого нижнего уровня (листового) разрабатывается спецификация прикладной задачи;

  • поток - используется для моделирования передачи данных от одного процесса к другому. Часто свойства потоков данных используются в качестве атрибутов при описании атрибутов сущности схемы БД;

  • хранилище - обозначает данные, хранящиеся в памяти между процессами. Часто свойства хранилищ используются в качестве сущностей при описании схемы БД;

  • внешняя сущность - что лежит вне автоматизированной системы. Используется для обозначения источника и приёмника данных. Не путать с сущностью БД;

  • объединение потоков данных;

  • расщепление потоков данных.



Лекция №3 - DFD

Диаграммы выявления информационных потребностей

DFD

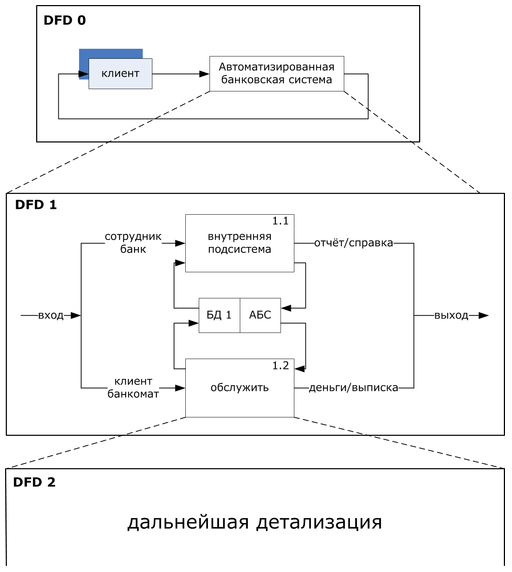

Общая схема описания информационных потребностей пользователей

Диаграммы потоков данных (DFD) образуют иерархию - каждая из диаграмм детализирует некоторый процесс на DFD более высокого уровня.

Декомпозируется до минимального листового процесса, который и будет реализоваться в программе.

Пример построения DFD

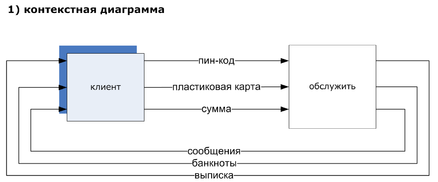

Разработать DFD, организующей работу банкомата по обслуживаю клиента с банковской картой (дебетовая, с магнитной полосой). Авторизацию карты выполняет банк-эмитент (который выпустил карточку, где располагается счёт карты). Банкомат работает в режиме онлайн: запрос-ответ.

Операции:

  1. клиент вводит пластиковую карту, пин-код и сумму;

  2. банкомат формирует запрос в процессинговый центр. Банкомат является связующим звеном с банковской системой, его задача - разгрузить банковскую подсистему;

  3. процессинговый центр формирует запрос в банк-эмитент. Если карта выпущена банком, который не обслуживается данный процессинговым центром, то этот запрос передаётся в другой процессинговый центр. В банке-эмитенте проверяются реквизиты запроса (номер карты, пин-код, остаток на счёте), и если всё нормально, то счёт карты блокируется;

  4. в процессинговый центр выдаётся разрешение или отказ от банка-эмитента;

  5. процессинговый центр транслирует разрешение (или отказ) в банкомат;

  6. если всё нормально, то банкомат выдаёт банкноты, выписку и так далее;

  7. после совершения операции в процессинговый центр поступает подтверждение;

  8. полученное подтверждение транслируется в банковскую систему. Остаток на счёте уменьшается на выданную сумму, счёт карты разблокируется. Но это ещё не проводка - это только обновление остатка на счёте;

  9. в вечернее время процессинговый центр обрабатывает запросы, поступившие за день, и формирует платёжные документы, которые передаются в банки (банки-эмитенты и банки-эквайеры, владельцы банкоматов) для совершения требуемых проводок.

Платёжная система - это ассоциация банков, объединившихся с целью выпуска и обслуживания банковских карт (Visa, MacterCard). Один и тот же банк может участвовать в разных платёжных системах.

В платёжную систему входят:

  • банкоматы;

  • процессинговые центры;

  • подсистемы банков по пользованию пластиковыми картами.

Совокупность этих устройств образует распределённую систему.

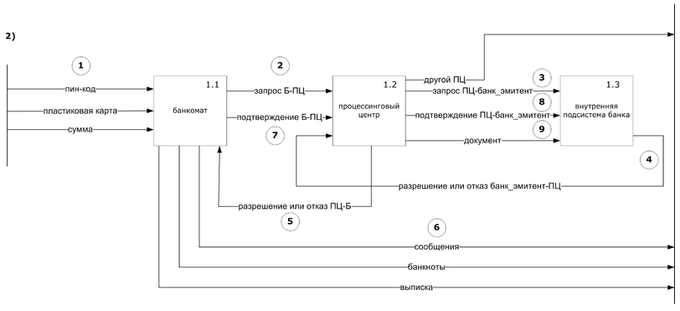

Продолжаем детализировать:

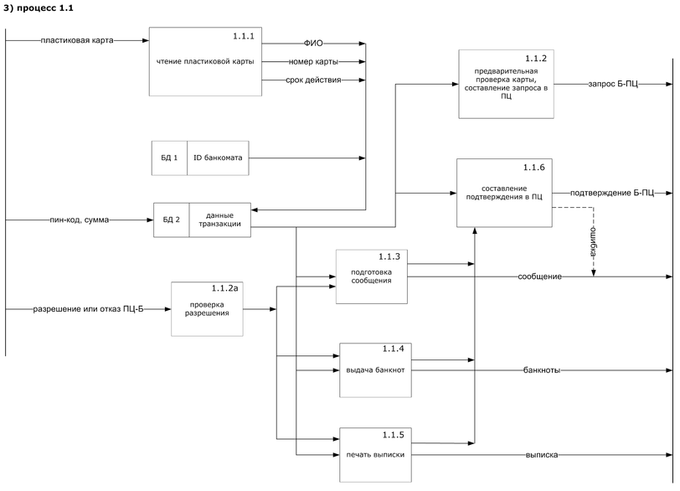

Пластиковая карта имеет три магнитные полосы:

  • ФИО;

  • номер карты и срок её действия;

  • резервная (она пустая).

Максимум информации, которые можно записать на три этих полосы: 100 байт.

Данные транзакции состоят из:

  • ФИО;

  • номер карты;

  • срок действия;

  • ID банкомата;

  • пин-код;

  • сумма.

Эти данные используются:

  • при формировании запроса 1.1.2;

  • при выполнении операций 1.1.3, 1.1.4, 1.1.5;

  • при составлении подтверждения в ПЦ 1.1.6.

Каждый из представленных процессов тоже может быть детализирован, хотя мы и не будем. Но процесс 1.1.2а уже является листовым, и для него уже можно делать программную реализацию.

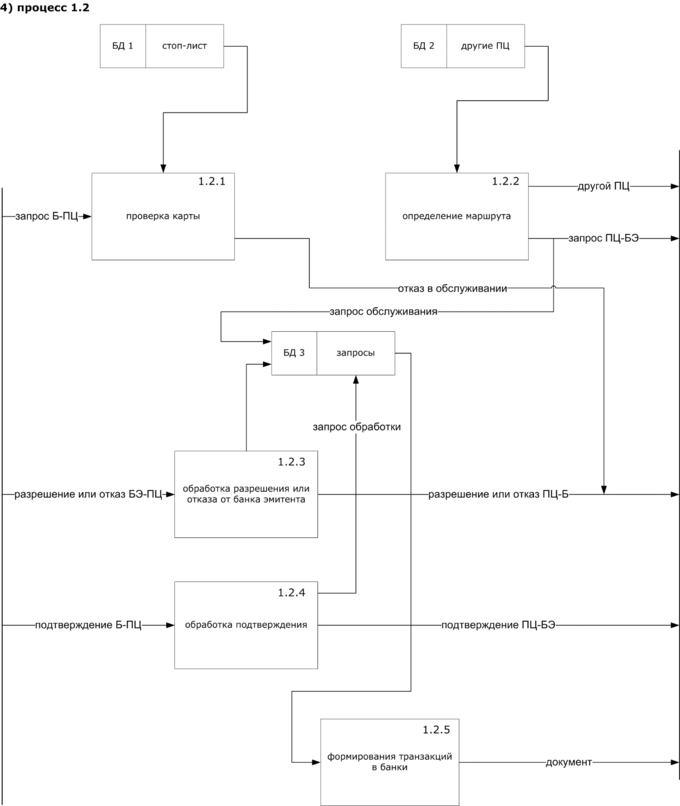

Продолжаем:

Операции тут:

  1. карта проверяется (1.2.1), нет ли её в стоп-листе;

  2. далее определяется маршрут передачи запроса: если карта выпущена эмитентом, который не обслуживается в данном ПЦ, то запрос передаётся в другой ПЦ (1.2.2), иначе запрос передаётся соответствующему БЭ и в БД 3 сохраняется информация об этом запросе;

  3. после получения разрешения (или отказа) от банка-эмитента оно транслируется в банкомат, при этом меняется статус запроса;

  4. после выполнения операций в банкомате ПЦ обрабатывает подтверждение (1.2.4), оно транслируется в БЭ, статус запрос меняется на "обработан". По этому подтверждению счёт карты разблокируется (но это ещё не проводка);

  5. в вечернее время ПЦ обрабатывает выполненные запросы (1.2.5), и формируются документы с номерами карты и суммами выполненных за день операций;

  6. банки выполняют требуемые проводки со счетами карт и выставляют счета в клиринговый центр (БЭ выставляют обязательства, а банки-эквайеры - требования).



Лекция №4 - Работа клирингового центра

Диаграммы выявления информационных потребностей

DFD

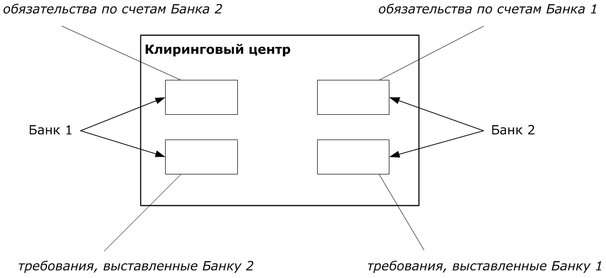

Работа клирингового центра

Он же расчётный банк.

Клиринговый центр работает следующим образом:

  1. определяются остатки:

    1. определяется остаток 1 = требования банка 1 - обязательства банка 2 (сколько банк 2 должен банку 1);

    2. определяется остаток 2 = требования банка 2 - обязательства банка 1 (сколько банк 1 должен банку 2);

  2. если остаток 1 равен остатку 2 (банки должны друг другу одинаково), то происходит взаимозачёт, денежные средства не перечисляются;

  3. сравниваются остатки:

    1. если остаток 1 больше остатка 2, то вычисляется разность остаток 1 - остаток 2, и на эту сумму банку 2 предоставляется кредит из резервного фонда клирингового центра для оплаты долга банку 1;

    2. если остаток 2 больше остатка 1, то вычисляется разность остаток 2 - остаток 1, и на эту сумму банку 1 предоставляется кредит из резервного фонда клирингового центра для оплаты долга банку 2.

DFD, детализирующая процесс обслуживания

Здесь банк 1 и банк 2 могут выступать и в роли эмитента, и в роли эквайера.

По запросу ПЦ-БЭ банк-эмитент выполняет проверку реквизитов карточки, пароль, состояние карт-счёта, блокирует карт-счёт и выдаёт разрешение или отказ БЭ-ПЦ. После выполнения операции поступает подтверждение, БЭ уменьшает остаток на счёте (это ещё не проводка), после чего счёт разблокируется. В вечернее время ПЦ анализирует хранилище, формирует документы и рассылает их соответствующим банкам.

Банки выполняют требуемые проводки и выставляют в клиринговый центр объединённые обязательства и требования по всем операциям. Клиринговый центр выполняет расчёты и в соответствии с ними осуществляет оплату или предоставляет кредит.

ПО для построения DFD

  • Designer от Oracle - позволяет автоматизировать все основные этапы витка разработки ИС за исключением этапа выбора архитектуры. Но пилотный проект может функционировать только в среде Oracle;

  • PowerDesigner от SyBase - позволяет автоматизировать все основные этапы разработки ИС. Пилотный проект можно генерировать для различных платформ. Поддерживает свыше 60 СУБД и хранилищ данных;

  • ERwin от AllFusion.

Этап концептуального проектирования

Очередной этап каскадной модели.

Разрабатываются инфологическая модель БД и спецификации будущих прикладных программ.

Проектирование инфологической схемы БД

Построение схем БД носит творческий характер.

Используются диаграммы ERD (диаграммы сущность-связь).

Используемые нотации:

  • Чена - используется для ручного проектирования схем БД;

  • Паркера - для машинного проектрования в среде Oracle;

  • IDEF1x - в пакетах ERwin, PowerDesigner.

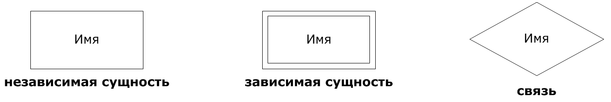

Нотация Чена

Используется три обозначения:

  • независимая сущность - может присутствовать, если:

    • не является дочерней;

    • является дочерней, но связана с родительской неидентифицирующей связью;

  • зависимая сущность - может присутствовать, если:

    • является дочерней и связана с родительской идентифицирующей связью;

  • связь.

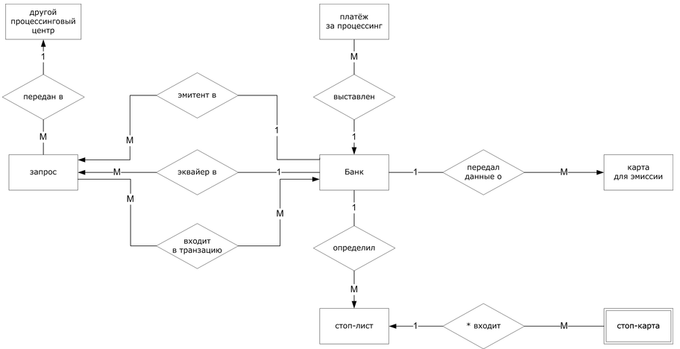

Пример нотации Чена

Описать инфологическую схему БД процессингового центра.

Здесь схема БД представлена на уровне сущностей:

  • сущности с 1 - родительские:

  • сущности с М - дочерние.

Описание сущностей:

  • Банк - банки платёжной системы, подключённые к ПЦ;

  • запрос - запросы от банкоматов;

  • другой ПЦ - другие ПЦ, подключённые к данному;

  • платёж за процессинг - платежи, выставленные Банком за услуги, предоставляемые данным ПЦ;

  • карта для эмиссии - данные, переданные БЭ к ПЦ для эмиссии карты (если банк делегировал эту функцию к ПЦ);

  • стоп-лист - стоп-листы, переданные в ПЦ от банков;

  • стоп-карта - данные о заблокированных картах (которые входят в стоп-листы).



Лекция №5 - Спецификации прикладных программ

Этап концептуального проектирования

Проектирование инфологической схемы БД

Диаграммы, построенные по ER-нотациям, тесно связаны с реляционной моделью. То есть, сами диаграммы - это ещё не реляционная модель.

Если связи между сущностями в инфологической схеме являются бинарными, то для перехода к реляционной модели достаточно представить сущность в виде таблицы, а атрибуты сущности преобразовать в столбцы этой таблицы.

Нотация Чена

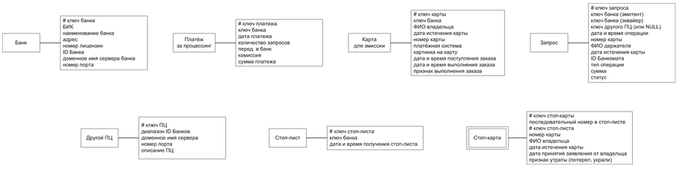

Пример нотации Чена

Атрибуты сущностей:
