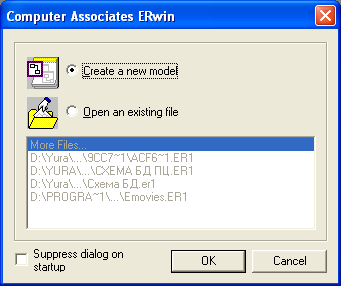

1. После запуска пакета ERwin на экране появляется окно (Рисунок 3.8). Выберите Create a new model.

Рисунок 3.8.

2. В форме (Рисунок 3.9) выберите значения, как показано на рисунке.

3. Далее появляется основная форма пакета ERwin (Рисунок 3.10).

В окне инструментов Erwin Toolbox отображаются следующие кнопки:

- выбрать объект или группу объектов на ER-диаграмме,

- определить сущность,

- построить связь, определяющую зависимую сущность как подтип (категорию),

- построить идентифицирующую связь,

- построить неидентифицирующую связь,

- построить связь "многие-ко-многим",

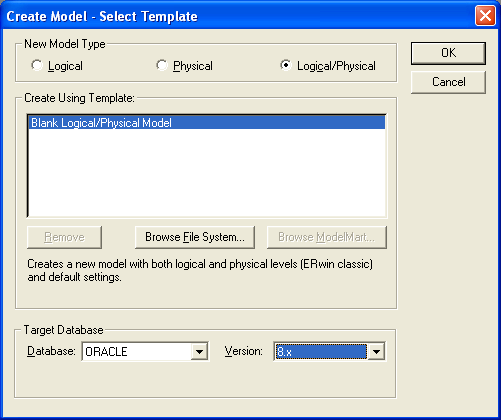

Рисунок 3.9.

4. Чтобы определить атрибуты какой-либо сущности, следует отметить эту сущность на диаграмме, щёлкнуть правой клавишей мыши и выбрать пункт Attributes. На экране появляется окно (Рисунок 3.11).

5. С помощью инструментов пакета ERwin (см. Рисунок 3.10) разработать схему базы данных процессингового центра платёжной системы на уровне сущностей (см. Рисунок 3.6).

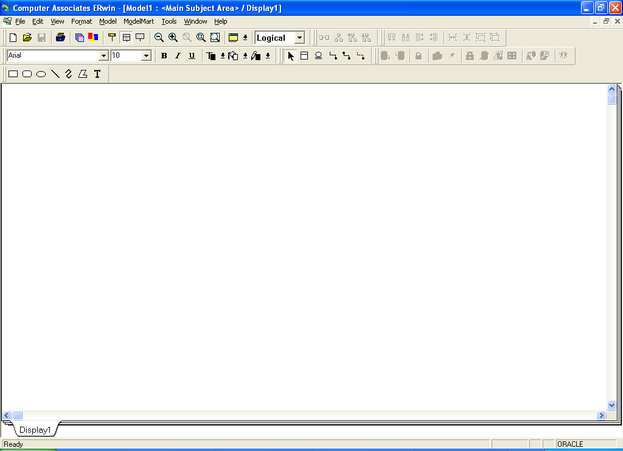

Рисунок 3.10. Основное окно пакета Erwin.

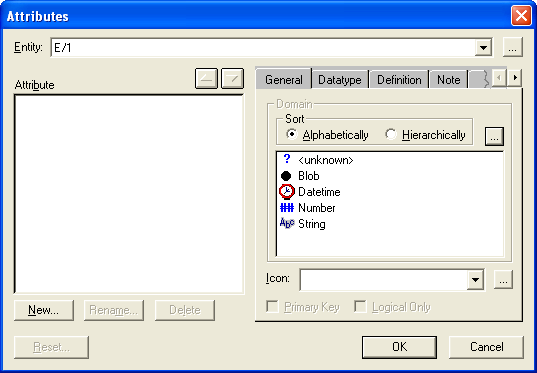

Рисунок 3.11. Окно для описания атрибутов.

1. Содержание отчета по лабораторной работе

Отчет должен содержать:

- краткую характеристику объекта исследования (см. раздел 3.2);

- постановку задачи;

- разработанную в нотации пакета ERwin логическую схему базы данных процессингового центра на уровне сущностей (см. Рисунок 3.6);

- описание разработанной логической схемы;

- последовательность разработки логической схемы;

Отчёт может быть совмещён с отчётом по 4-й лабораторной работе.

1. Контрольные вопросы

Типовые вопросы при защите 3-й лабораторной работы:

2. Как в пакете ERwin можно связать сущность с ней самой (рекурсивная связь)?

3. Что означают правила ссылочной целостности (RI) RESTRICT и CASCADE при удалении записи родительской сущности (Parent Delete)?

4. Что такое правила валидации в пакете ERwin? Как они определяются, как они назначаются атрибутам?

5. Что такое внешний ключ (FK)? В каком случае внешний ключ входит в первичный ключ?

1. Источники информации

1. Григорьев Ю.А., Плутенко А.Д. Теория и практика проектирования систем на основе баз данных: Учебное пособие. – Благовещенск: Амурский гос. ун-т, 2007. – 396 с.

2. Маклаков С.В. Создание информационных систем с AllFusion Modeling Suite. – М.: ДИАЛОГ-МИФИ, 2005. – 432 с.

3. Мультимедийная звуковая обучающая программа "Проектирование баз данных", ссылка http://e-learning.bmstu.ru/portal_iu5/db_design/start.html

1. Лабораторная работа 4 . Разработка с помощью пакета ERwin схемы базы данных процессингового центра платёжной системы (4 часа)

   1. Цель и задачи лабораторной работы

4-ая лабораторная работа является продолжением 3-й л/р. Целью лабораторной работы является формирование у студентов навыков разработки логической схемы базы данных на уровне атрибутов и физической схемы БД с помощью пакета ERwin на примере процессингового центра платёжной системы (см. лабораторные работы 1 и 2).

1. Краткая характеристика объекта изучения, исследования

1. Логическая (инфологическая) схема процессингового центра (logic-схема) представлена на Рисунок 4.1.

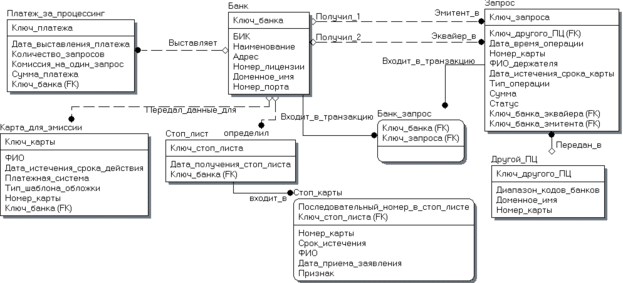

Рисунок 4.1. Logic-схема.

Logical-схема состоит из следующих сущностей: банк, платеж за процессинг, запрос, банк_запрос, стоп-лист, стоп-карты, другой ПЦ, карта для эмиссии.

Инфологическая схема включает в себя следующие неидентифицирующие связи (ключ родительской сущности добавляется к неключевым атрибутам дочерней сущности): банк выставляет платеж за процессинг, запрос в банк- эквайер, запрос в банк эмитент, запрос передан в другой ПЦ, банк определил стоп-лист, банк передал данные для карты для эмиссии.

Инфологическая схема включает в себя три идентифицирующие связи (ключ родительской сущности добавляется к ключевым атрибутам дочерней сущности): стоп-карты входят в стоп-лист, банк входит в банк_запрос, запрос входит в банк_запрос.

2. Физическая (даталогическая) схема процессингового центра (physical-схема) представлена на Рисунок 4.2.

Физическая схема уже зависит от выбранной СУБД. На этом этапе уточняются характеристики таблиц и атрибутов (имена, типы полей, индексы) и с помощью CASE-средств выполняется генерация физической схемы БД (создается DDL-сценарий).

Далее полученный файл запускается на сервере базы данных и создаются описанные в сценарии объекты (таблицы, индексы, триггеры и т.д.). Далее можно обращаться к базе данных, используя язык манипулирования данными SQL (операторы SELECT, INSERT, UPDATE, DELETE).

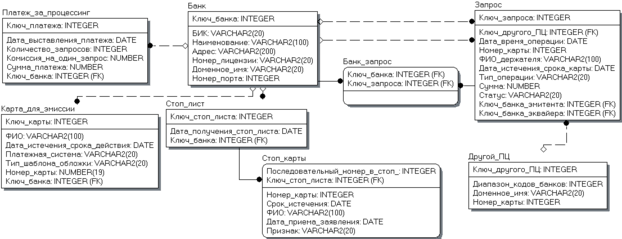

Рисунок 4.2. Physical-схема.

1. Схема и описание лабораторной установки

С помощью мультимедийной обучающей программы

http://e-learning.bmstu.ru/portal_iu5/db_design/start.html (только Internet Explorer, раздел 7 – "Средства разработки схемы базы данных") изучите возможности пакета Erwin или используйте источник [2].

1. Задачи и порядок выполнения работы

Задача 4-й лабораторной работы.

С помощью пакета ERwin разработать Logical-схему базы данных процессингового центра. Сформировать Physical-схему базы данных для Oracle 8.х.

1. Запустите пакет ERwin.

2. Загрузите файл с ранее построенной логической схемой базы данных на уровне сущностей (см. 3-ю лабораторную работу).

2. Постройте логическую и физическую схемы базы данных процессингового центра (см. Рисунок 4.1 и Рисунок 4.2), выполнив пункты, описанные в разделе 3.4.

3. Для разработки физической схемы используйте пункт Physical из выпадающего списка (см. Рисунок 3.10).

3. Сгенерируйте DDL-сценарий (пункт меню Tools/Forward Engineer/Schema Generation).

1. Содержание отчета по лабораторной работе

Отчет должен содержать:

- постановку задачи;

- разработанные в нотации пакета ERwin логическую и физическую схемы базы данных процессингового центра (см. Рисунок 4.1 и Рисунок 4.2);

- описание разработанных схем;

- последовательность разработки логической и физической схемы базы данных;

- сгенерированный DDL-сценарий, из которого следует убрать описания всех триггеров за исключением одного-двух.

Отчёт может быть совмещён с отчётом по 3-й лабораторной работе.

1. Контрольные вопросы

Типовые вопросы при защите 4-й лабораторной работы:

1. Что означают опции NULL и NOT NULL при описании атрибутов. Можно ли в пакете ERwin задать для атрибутов первичного ключа опцию NULL?

2. Что означают признаки Logical Only и Physical Only при описании атрибутов в пакете ERwin?

3. Почему сущности «Банк» и «Запрос» связаны несколькими связями? Что такое роли?

4. Какие типы связей присутствуют на диаграмме? Чем они отличаются?

5. Как в пакете ERwin реализуется связь M:M на физическом уровне?

1. Источники информации

1. Григорьев Ю.А., Плутенко А.Д. Теория и практика проектирования систем на основе баз данных: Учебное пособие. – Благовещенск: Амурский гос. ун-т, 2007. – 396 с.

2. Маклаков С.В. Создание информационных систем с AllFusion Modeling Suite. – М.: ДИАЛОГ-МИФИ, 2005. – 432 с.

3. Мультимедийная звуковая обучающая программа "Проектирование баз данных", ссылка http://e-learning.bmstu.ru/portal_iu5/db_design/start.html
