Заметим, что если для двух волн известна разность фаз (а не значения индивидуальных фаз), то соотношение неопределенностей разрешает определение полного числа квантов, оставляя неопределенной их принадлежность к данной из двух волн. Поэтому при сложении в одну волну когерентных электромагнитных излучений, соответствующих нескольким квантам, мы говорим о сложении неразличимых квантов. Но кванты электромагнитного поля — фотоны — подчиняются статистике Бозе-Эйнштейна, по которой число квантов, приходящихся на один осциллятор поля (иначе: один тип колебаний или одну моду), не ограничено. В силу полученного выше соотношения (1.9), с ростом числа фотонов возрастает и вероятность их испускания в единицу времени, а ввиду их тождественности фаза, частота и все прочие характеристики остаются неизменными.

Из соотношения (2.9) следует и пересмотр понятия «спонтанное излучение» с той точки зрения, что оно не может быть полностью «самопроизвольным». Поскольку в квантовом представлении осциллятор поля характеризуется ненулевой энергией даже в отсутствие фотонов (при N = 0 энергия гармонического осциллятора равна и называется энергией нулевых колебаний), спонтанное излучение можно рассматривать как результат взаимодействия возбужденного активного центра с нулевыми колебаниями поля.

Напомним, что при записи соотношений, связывающих вероятности спонтанного и индуцированного излучения, не учитывались релаксационные переходы, связанные с необратимыми превращениями поглощенной энергии. В отсутствие внешнего электромагнитного поля сообщенная системе энергия с релаксирует с некоторой постоянной времени , большой по сравнению с периодом колебаний поглощенного электромагнитного поля. Именно релаксационные процессы создают равновесное распределение и условия для продолжения процессов излучения и поглощения. Эти процессы должны учитываться при строгом рассмотрении (см. ниже).

2.2 Инверсная населенность.

Вернемся к записанному выше условию термодинамического равновесия (2.4). Это условие означает, что всякая равновесная квантовая система поглощает энергию внешнего поля. В самом деле, согласно (2.2), внизу частиц всегда больше, чем вверху (см. рис. 2.1). Излучаемая в единицу времени энергия равна:

I_изл = n₂W₂₁ h  n₂W_ИНД h

Поглощаемая в единицу времени энергия равна:

I_погл = n₁W₁₂ h

Тогда:

d / dt = (n₂ – n₁) W_инд h (2.10)

Отсюда видно, что в равновесном состоянии всегда d / dt  0 в силу n₂  n_1. Для того, чтобы d / dt  0, необходимо, чтобы n₂  n_1. Это возможно только при нарушении термодинамического равновесия. Выражаясь языком квантовой электроники, необходима инверсная населенность рабочих уровней. Для этого нужно, чтобы переходы с испусканием излучения преобладали над переходами с поглощением.

Таким образом, мы подошли ко второму принципу, лежащему в основе работы лазера: для усиления электромагнитного излучения в квантовой системе необходимо создать инверсию населенностей пары квантовых уровней.

Формально подстановка такого соотношения населенностей в формулу Больцмана (2.2) ведет к отрицательному значению температуры Т. Поэтому системы с инверсной населенностью иногда называли системами с отрицательной температурой. Такое название следует признать неудачным по следующим причинам.

Нельзя забывать о том, что квантование энергии имеет место в связанных состояниях, где набор разрешенных значений энергии обязательно ограничен сверху. Поэтому, в силу целого ряда запрещающих факторов, квантовой системе невозможно сообщить произвольную энергию так, чтобы она, во-первых, осталась в равновесии, а во-вторых, продолжала существовать в связанном состоянии. Она либо перестанет существовать, либо потеряет равновесие. Деструкция системы нас, разумеется, не устраивает — то, что мы хотим от нее получить, никоим образом не есть увеличение беспорядка. А вот нарушение термодинамического равновесия, т.е. резонансная подкачка энергии на верхний уровень при возможно меньшем возмущении системы в целом — это именно то, что нужно. Так что отождествление инверсной населенности с отрицательной температурой — условность, поскольку само создание инверсии означает нарушение термодинамического равновесия, а понятие температуры как таковой с необходимостью предполагает наличие термодинамического равновесия.

Рассмотрим возможность усиления электромагнитного излучения при прохождении через среду с инверсной населенностью. Обозначим _л = 1/2₀ , где ₀ — время жизни верхнего уровня. Величина _л характеризует полосу частот, в пределах которой двухуровневая система эффективно взаимодействует с внешним полем. Ввиду конечности времени жизни верхнего уровня приходится учитывать частотную зависимость вероятности индуцированного перехода в (2.8) даже при монохроматическом внешнем поле. Именно:

(2.11)

Здесь q() — функция, описывающая частотную зависимость вероятности индуцированного перехода. В случае учета только конечности времени жизни верхнего уровня q() имеет лоренцеву форму (подробнее об этом ниже). Для монохроматического внешнего поля :

_ =   ( —₀),

где  — дельта-функция Дирака; ₀ = (Е₂ — Е₁₎ / h — частота внешнего поля, совпадающая с центральной частотой перехода Е₂  Е_1.

Тогда:

q(₀)B₂₁ = 2/_л (2.12)

Учет ширины линии верхнего уровня необходим для того, чтобы связать W_ИНД , входящую в d / dt, с самой величиной . Используя (2.10)—(2.12), можно непосредственно описать усиление внешнего поля за счет индуцированного излучения. Введем величину:

(2.13)

называемую показателем усиления. Здесь I — плотность мощности, или интенсивность излучения, пропорциональная квадрату амплитуды поля или числу фотонов. Видно, что α совпадает с точностью до знака с поглощением излучения при распространении вдоль координаты z. Поскольку речь идет о распространении электромагнитной волны, I   и dz = cdt. Тогда:

(2.14)

Используя (2.10) и (2.12), получим:

(2.15)

В силу свойств индуцированного излучения получаемое при усилении в инверсной среде излучение когерентно. Среда с инверсной населенностью называется в квантовой электронике активной средой. Формула (2.15) дает показатель усиления активной среды в линейном приближении, т.е. в случае, когда α не зависит от интенсивности излучения  (или I). Фактически это реализуется при достаточно малых интенсивностях, или в том случае, когда излучение не вызывает заметных отклонений распределения числа частиц по уровням от исходного.

Возможность усиления электромагнитного излучения в среде с инверсией населенности была показана В.А. Фабрикантом в 1940 г. [2], но не была должным образом оценена. Практически эта возможность была реализована при создании квантовых генераторов микроволнового диапазона советскими учеными А.М. Прохоровым и Н.Г. Басовым [3] и группой американских ученых во главе с Ч. Таунсом в 1955 г.[4], за что трое поименованных были удостоены Нобелевской премии. Созданный ими прибор получил название мазер ― аббревиатура английского термина «Microwave Amplification by Stimulated Emission of Radiation».

В дальнейшем были реализованы условия для усиления и генерации в среде с инверсной населенностью излучения оптического диапазона. Соответствующий источник излучения получил название лазер ― аббревиатура английского термина «Light Amplification by Stimulated Emission of Radiation». Следует признать неудачность и этого термина, в котором не отражена особенность лазера как источника электромагнитного излучения с уникальными свойствами, то есть как генератора. В аббревиатуре слово «генератор» отсутствует. Стремление подчеркнуть достоинства лазера как автоколебательной системы привело к появлению в СССР в 60-е годы термина «оптический квантовый генератор» (ОКГ), в настоящее время вышедшего из употребления. Тогда же сформировались две точки зрения на работу лазера, условно называемые радиофизической и оптической.

С
радиофизической точки зрения лазером следует называть только автоколебательную систему, т.е. генератор. Если не выполнено условие генерации (рассматриваемое ниже), то следует говорить о различных типах оптических усилителей (усилитель бегущей волны, регенерированный усилитель, сверхрегенерированный усилитель и т.п.) как устройствах, в который автоколебательный режим не реализован.

С
оптической же точки зрения лазером с одинаковым успехом можно называть любое устройство, в котором на выходе преобладает индуцированное излучение, независимо от того, реализован при этом автоколебательный режим или нет.

Д
лительное время (вплоть до 90-х годов минувшего века) преобладала радиофизическая точка зрения, наиболее последовательно изложенная впервые в классической работе У. Лэмба-младшего в 1964 г. «Теория оптических мазеров» [5]. В последнее время в связи с технологическим прогрессом, небывало расширившим сферу практического применения «подпороговых» источников когерентного излучения в виде сверхизлучающих светодиодов, оптическая точка зрения получила «второе дыхание», хотя ни одной концептуальной работы, «уравнивающей в правах» оптическую точку зрения с радиофизической, в литературе не появилось.

Процесс создания инверсной населенности называется в квантовой электронике накачкой.

Для представления о результатах исторических исследований [3,4], ставших основой создания первого источника когерентного излучения, рассмотрим устройство мазера (первого квантового генератора, где в качестве активных центров использовались молекулы аммиака NH₃).

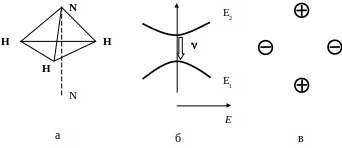

Молекула аммиака имеет форму пирамиды с треугольным основанием. В вершине пирамиды расположен атом азота, а в углах основания ― атомы водорода (см. рисунок 2.3а). При этом атом азота в молекуле может занимать два равноправных положения выше и ниже основания пирамиды. Это ведет к тому, что у молекулы появляются два энергетических состояния, разность энергий между которыми соответствует частоте ν =23 870 МГц. В электрическом поле из-за явления Штарка разница между энергиями уровней Е₂ —Е₁ увеличивается по мере роста напряженности поля Е (рисунок 2.3б). Таким образом, с ростом напряженности электрического поля энергия верхнего состояния Е₂ растет, а нижнего Е₁ уменьшается. Рассмотрим квадрупольный конденсатор, образованный четырьмя параллельными стержнями (рисунок 2.3в). При указанной на рисунке полярности заряда конденсаторе напряженн
ость на оси конденсатора равна нулю.

Рисунок 2.3. К устройству мазера на пучке молекул аммиака.

Поскольку в соответствии с законами механики любая система испытывает силу, направленную в сторону уменьшения ее потенциальной энергии, при помещении молекул аммиака в квадрупольный конденсатор молекулы, находящиеся в верхнем энергетическом состоянии, будут стремиться к оси конденсатора, тогда как молекулы, находящиеся в нижнем состоянии будут уходить от оси. Таким образом, если вдоль оси квадрупольного конденсатора пустить струю газа, то возбужденные молекулы будут «фокусироваться» вдоль оси конденсатора, и на выходе из него получится струя газа (пучок молекул) с инверсной населенностью между состояниями, разделенными энергией hν, которая может быть (и с успехом была) использована для усиления резонансного электромагнитного излучения. В данном случае (ν = 23 870 МГц) частота этого излучения располагается в микроволновом диапазоне.
