Московский государственный технический университет им. Н.Э.Баумана

Лабораторная работа №4

«Изучение особенностей архитектуры информации и приложений «1С:Предприятие_8.3»: режимы тонкого и WEB-клиентов»

по курсу «Архитектура корпоративных информационных систем»

Разработал: Нестеров Ю.Г.

Москва - 2014

1. Общие сведения

«1С:Предприятие» позволяет работать с информационными базами в варианте клиент-сервер. В случае «1С:Предприятия» под вариантом клиент-сервер понимается архитектура, подразумевающая наличие следующих программных уровней:

● один из видов клиентского приложения «1С:Предприятия» (обычный клиент, тонкий клиент или веб-клиент);

● веб-сервер (только для веб-клиента и для тонкого клиента, подключенного через веб-сервер);

● кластер серверов «1С:Предприятия»;

● сервер баз данных.

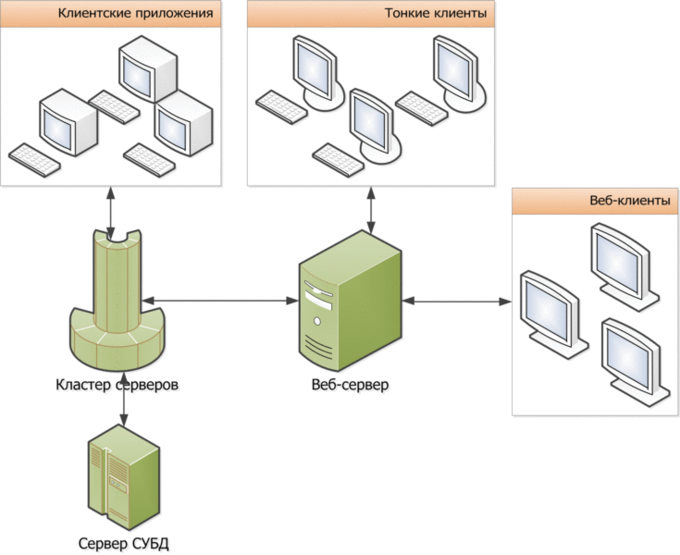

На рис. 1 показана схема взаимодействия элементов системы.

Рис. 1. Схема взаимодействия элементов системы

Клиентские приложения, тонкие клиенты и веб-клиенты – это и есть «1С:Предприятие» (в различных режимах запуска), с которым работает конечный пользователь. Для работы веб-клиента требуется только веб-браузер.

Кластер серверов «1С:Предприятия» является логическим понятием и представляет собой совокупность рабочих серверов, функционирующих на одном или нескольких компьютерах, и списка информационных баз, которые размещены в этом кластере.

Кластер серверов «1С:Предприятия» образует промежуточный программный слой между клиентским приложением и сервером баз данных. Клиентские приложения не имеют непосредственного доступа к серверу баз данных. Для доступа к информационной базе клиентское приложение взаимодействует с кластером серверов «1С:Предприятия».

Архитектура системы ориентирована на максимальный перенос выполнения всей функциональности на кластер серверов и максимальное «облегчение» клиента. В кластере серверов выполняется вся работа прикладных объектов, выполняется подготовка к отображению форм (чтение объектов из информационной базы и заполнение данных формы, расположение элементов, запись данных формы после изменения) и командного интерфейса, формируются отчеты. На клиенте выполняется только отображение информации, подготовленной в кластере серверов, выполняется взаимодействие с пользователем и вызовы серверных методов для выполнения необходимых действий.

Кроме того, на серверах, входящих в кластер серверов «1С:Предприятия», хранятся файлы, содержащие журналы регистрации информационных баз, зарегистрированных на данном сервере «1С:Предприятия», и другие служебные файлы. Все эти данные не являются жизненно необходимыми для работы с информационными базами, и их потеря не приведет к неработоспособности информационных баз. Также на серверах, входящих в кластер, выполняются фоновые задания.

Установка кластера серверов «1С:Предприятия» выполняется программой установки «1С:Предприятия». Настройка кластера серверов выполняется с помощью утилиты администрирования кластера серверов, входящей в комплект поставки.

Ключ аппаратной защиты кластера серверов «1С:Предприятия» не является сетевым, поэтому он должен быть подключен к каждому компьютеру, на котором функционируют рабочие процессы кластера.

Веб-сервер необходим для работы веб-клиента и одного из вариантов работы тонкого клиента. Фактически в случае работы через веб-сервер с кластером серверов взаимодействует именно веб-сервер. А уже веб-сервер взаимодействует с тонким и веб-клиентами.

ПРИМЕЧАНИЕ. Если явно не оговорено обратное, далее под термином «клиентское приложение» понимается обычный клиент, тонкий клиент или веб-сервер.

Сервер баз данных. Хранение жизненно важных данных информационных баз «1С:Предприятия» в варианте клиент-сервер обеспечивается сервером баз данных. В качестве сервера баз данных в «1С:Предприятии» могут использоваться различные СУБД (см. здесь). При этом каждая информационная база целиком сохраняется в отдельной базе данных используемой СУБД.

3. Задание

1. Изучить особенности работы с удаленной БД в режиме WEB -клиента.

2. Изучить особенности работы с удаленной БД в режиме тонкого 1С-клиента.

3. Сравнить оба режима: сформулировать достоинства и недостатки каждого из режимов.

1. Порядок выполнения работы:

   1. Работа в режиме WEB-клиента

1. Получить у преподавателя реквизиты организации, базы данных и пользователя.

2. Запустить браузер

3. Настроить браузер, включив разрешение режима «всплывающие окна».

4. Ввести в адресную строку адрес WEB-сервера (URL), через который осуществляется доступ к базе данных (БД), к которой требуется подключиться, например, http://IP_address:Port/Organization_XXX (Цепочка подключения следующая: клиент- интернет- вэб-сервер – сервер_приложений_ сервер_БД).

5. На первом шаге входа в систему – авторизация на WEB-сервере: вводим имя и пароль, полученные у преподавателя.

6. После успешной авторизации на WEB-сервере сервер приложений выдаст окно-приглашение для подключения к удаленной БД. Ввести имя и пароль пользователя в открывшейся форме, войти в систему 1С:Предприятие 8.3.

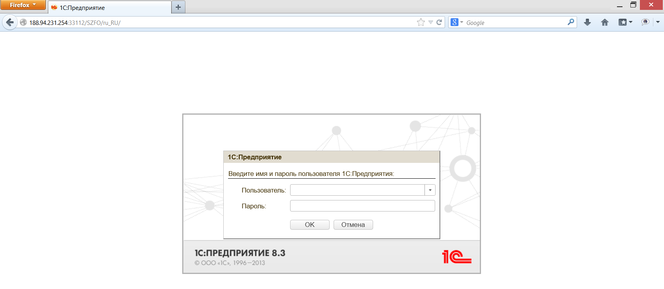

Рис. 17. Форма ввода имени и пароля пользователя

1. Узнать ИНН (Идентификационный номер налогоплательщика), КПП (код причины постановки на учет) и юридические и фактические адреса всех отделений компании, включая центральное.

Р

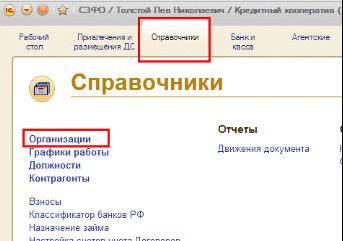

ис. 18. Справочники - Организации

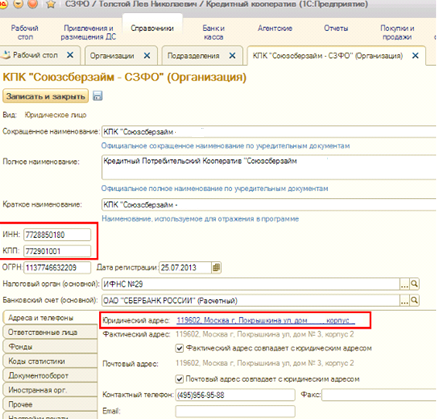

Рис. 19. Данные по центральному отделению организации

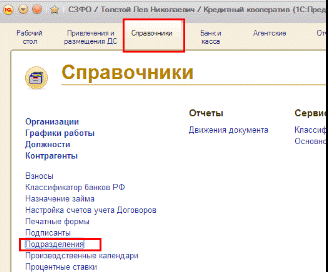

Рис. 20. Справочники – Подразделения

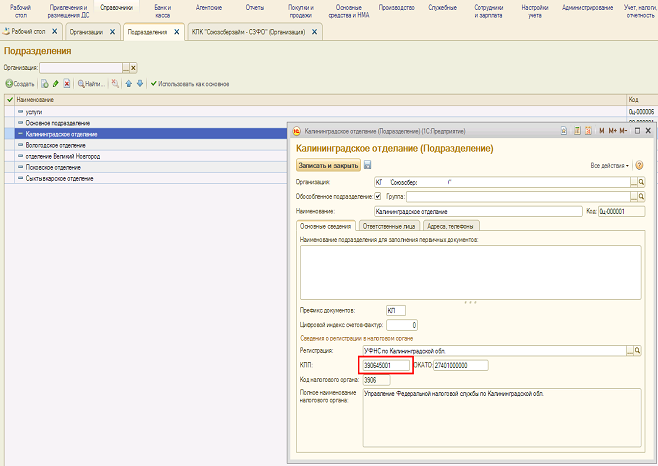

Рис. 21. Данные по отделению организации

1. Найти пользователя «ХХХ» в списке пользователей системы, узнать его персональные данные, проследив связь между справочниками «Пользователи БД» и «Физические лица».

Р

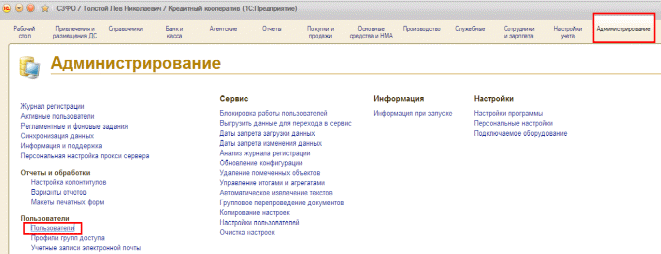

ис. 22. Администрирование - Пользователи

Рис. 23. Пользователи ugn

1. Найти в разделе «Отчёты» оборотно-сальдовые ведомости отделений компании

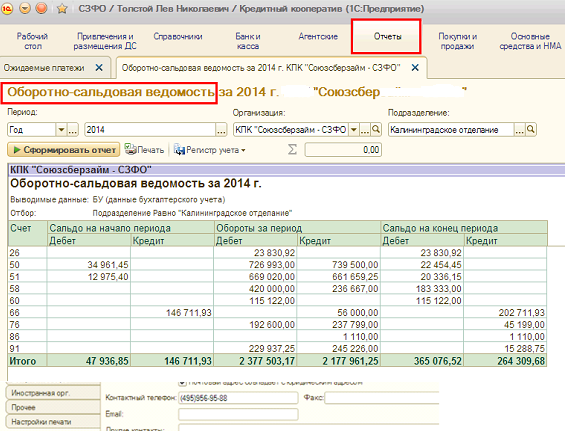

Рис. 24. Оборотно-сальдовая ведомость отделения организации

1. Просмотреть итоговые финансовые показатели (анкеты счетов) для касс отделений компании (постоянный код кассы в списке счетов оборотно-сальдовой ведомости – 50)

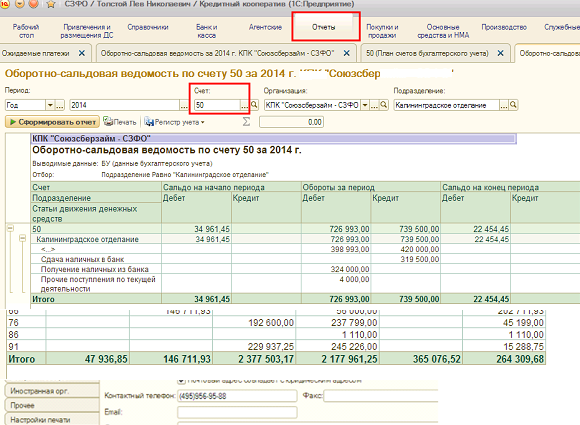

Рис. 25. Оборотно-сальдовая ведомость по счету 50 отделения организации

1. Просмотреть итоговые финансовые показатели (анкеты счетов) для расчётных счетов отделений компании (постоянный код расчётного счёта в списке счетов оборотно-сальдовой ведомости – 51)

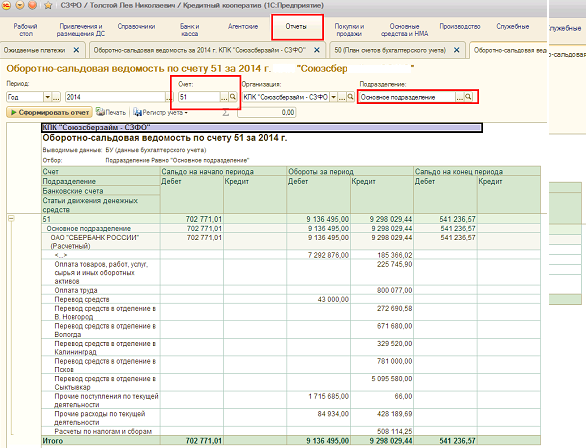

Рис. 26 . Оборотно-сальдовая ведомость по счету 51 основного подразделения организации

1. Работа в режиме тонкого 1С-клиента

1. Установить на РС программу 1С-тонкий клиент. Для этого распаковать архив setuptc_8.3.rar в отдельную папку D:\1C_83_thin_client и запустить программу Setup.exe.

2. Следуйте указаниям программы-установщика, отвечая подтверждением на ее вопросы.

1. После первого запуска программы 1С-тонкий клиент появится сообщение о том, что список информационных баз пуст.

2. Запустить ярлык 1С с рабочего стола РС и настроить параметры доступа к БД в соответствии с данными, полученными у преподавателя.

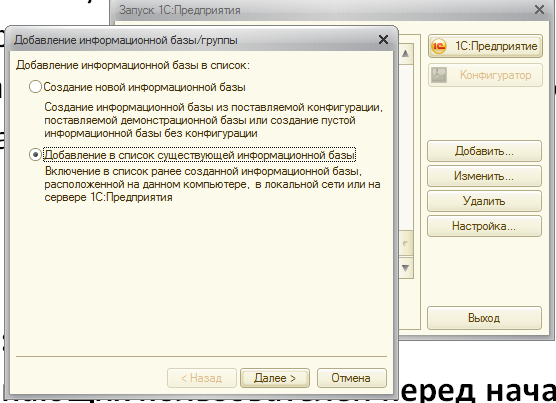

3. Создаем новую запись для доступа к уже существующей БД. Для этого в стартовом окне жмем кнопку «Добавить», затем выбираете пункт «Добавление в список существующей информационной базы», жмем «Далее», как показано на этом рисунке

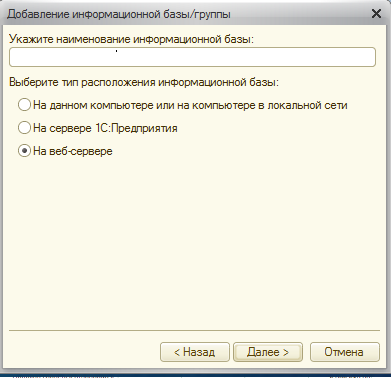

4. В открывшемся окне заполняем соответствующие поля, как показано на рисунке (имя БД Organization_XXX и галочка в поле «На вэб-сервере»), жмем «Далее»

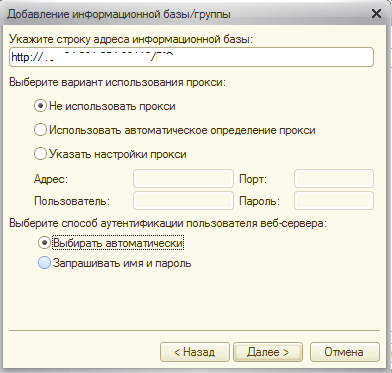

1. В следующем окне заполняем поле адреса БД (URL) в соответствии с реквизитами, полученными у преподавателя, как показано ниже

И жмем «Далее»

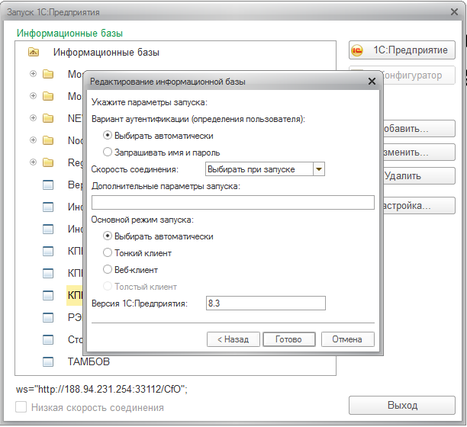

1. Следующее окно заполняем так

1. И жмем «Готово»

1. Работаем (пароли для доступа к новой БД в режиме тонкого клиента 1С следует получить - у преподавателя).

2. Выполняем пп 6 - 10 из раздела 4.1, фиксируя при этом отличия.

1. Изучаем отличия режимов WEB-клиента и тонкого клиента.

1. Оцениваем время выполнения идентичных запросов в обоих режимах, фиксируем их в таблице.

2. Изучаем функциональные ограничения режима WEB-клиента по сравнению с тонким 1С-клиентом для задач администрирования.

3. Изучаем функциональные ограничения режима тонкого 1С-клиента по сравнению с толстым клиентом для задач администрирования.

4. Формируем таблицу сравнительных характеристик.

5. Оформляем и сдаем отчет.

1. Контрольные вопросы.

1. Назовите звенья в цепочке Клиент-Сервер и функции каждого звена.

2. Назовите типы клиентов 1С в Клиент-серверной архитектуре 1С.

3. Какие типы серверов используются в Клиент-серверной архитектуре 1С.

4. Перечислите функции WEB- сервера в Клиент-серверной архитектуре 1С.

5. Перечислите функции сервера приложений в Клиент-серверной архитектуре 1С.

6. Перечислите функции сервера БД в Клиент-серверной архитектуре 1С.

7. Какие типы СУБД поддерживаются в Клиент-серверной архитектуре 1С.

8. Назовите основные компоненты серверного кластера и их назначение.

9. Назовите достоинства и ограничения режима WEB-клиента в Клиент-серверной архитектуре 1С.

10. Назовите достоинства и ограничения режима тонкого 1С-клиента в Клиент-серверной архитектуре 1С.

6. Список источников.

1. Сайт технической поддержки 1С http://its.1c.ru

2. Основной сайт 1С http://1c.ru

3. 1C:предприятие 8 – обзор - http://v8.1c.ru/overview/

Приложение.

Клиент-серверная архитектура 1С:Предприятие 8.3.

1. Устройство кластера серверов

1.1. Общие понятия

Основной единицей кластера серверов выступает рабочий сервер. Рабочий сервер – это компьютер, на котором выполняется агент сервера (ragent). Агент сервера «представляет» рабочий сервер в кластере серверов. Как правило, на одном компьютере располагается один рабочий сервер, однако в некоторых случаях (например, для целей отладки) возможна работа на одном физическом компьютере нескольких рабочих серверов. Рабочие серверы, расположенные на одном компьютере, должны иметь разные номера сетевых портов, идентифицирующих рабочий сервер, и работать с разными каталогами данных кластера.
