Рис.16.

Рис.17.

3.3. Расчёт схемы с частично нагруженным резервом

Необходимо рассчитать показатели надёжности для восстанавливаемой резервированной системы с целой кратностью при ограниченном ремонте с частично нагруженным резервом (схема 6в). Частично нагруженный резерв – резервные элементы находятся в менее нагруженном режиме, чем основной.

Рассчитаем коэффициент готовности системы К_Г, среднее время наработки на отказ m_t, среднее время восстановления m_tв, вероятности успешного использования системы R(t)=K_ГР(t) (P(t) – вероятность безотказной работы системы).

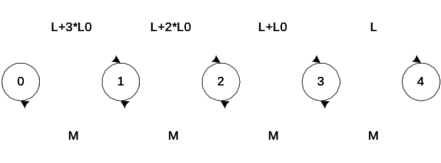

Для определения К_Г построим вероятностный граф состояний (ВГС). В системе выделим S=4 состояния. За состояние примем количество неисправных элементов системы. Рабочими состояниями являются состояния от 0 по S-1=3 (рис. 34).

Рис. 18.

3.3.1. Влияние на надёжность системы интенсивности отказов.

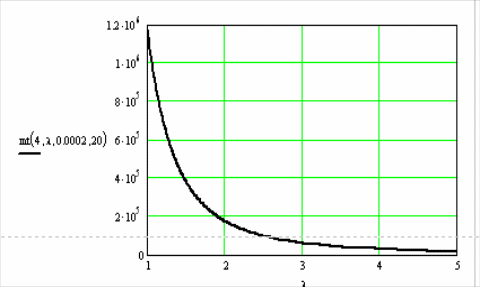

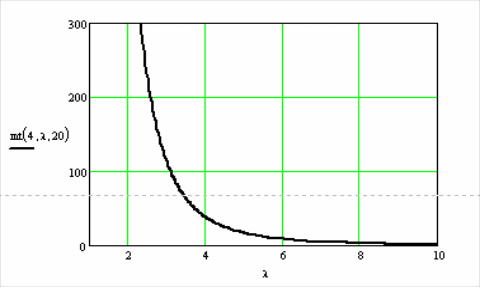

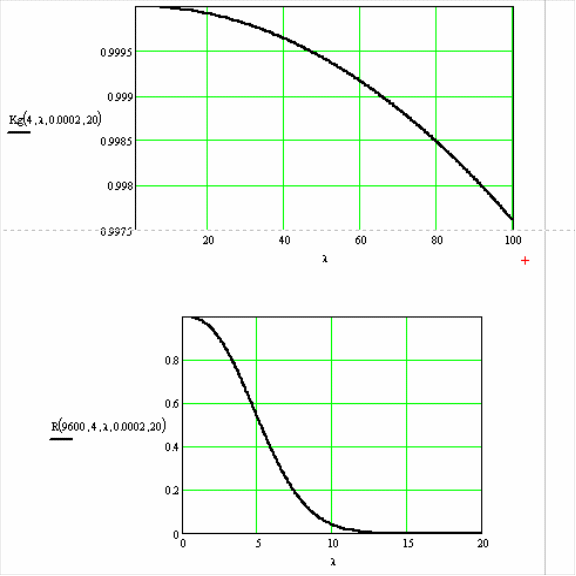

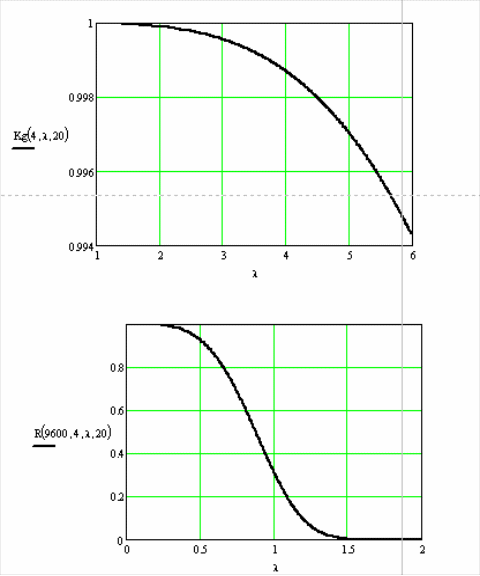

Ниже представлены графики зависимости К_Г, m_t, R(t) от интенсивности отказов .

Рис.18.

Рис.19.

3.3.2. Влияние на надёжность системы интенсивности восстановления.

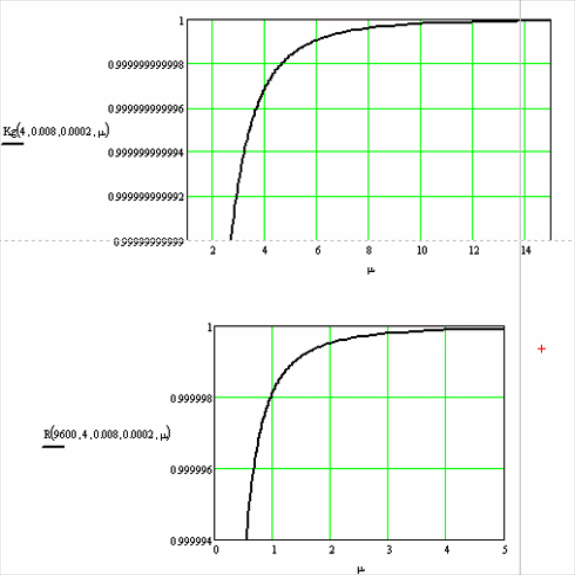

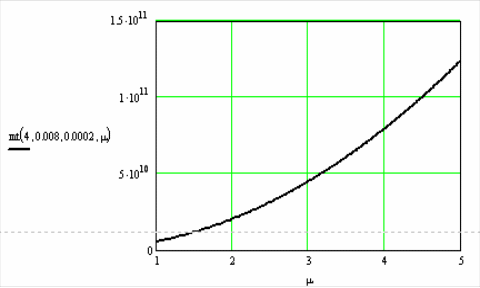

Ниже представлены графики зависимости К_Г, m_t, R(t) от интенсивности восстановления .

Рис.20.

Рис.21.

3.3.3. Влияние на надёжность системы интенсивности отказов при облегчённом режиме работы.

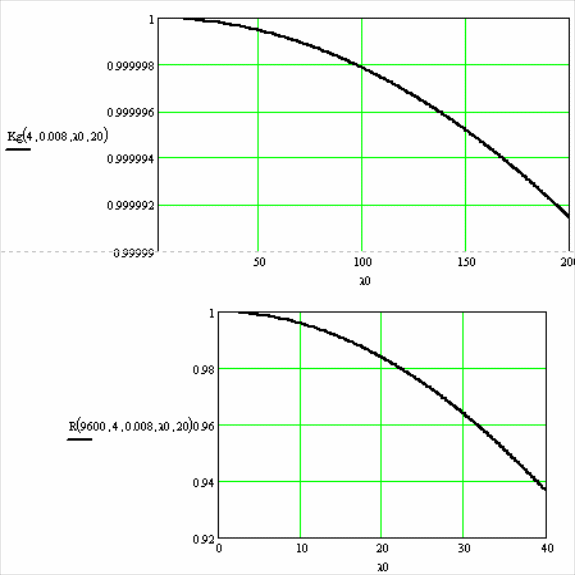

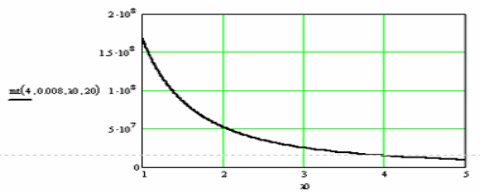

Ниже представлены графики зависимости К_Г, m_t, R(t) от интенсивности отказов при облегчённом режиме работы ₀.

Рис.20.

Рис.21.

3.4. Выводы

1. Результаты расчёта исследуемых в курсовой работе схем приведены в таблице 1. Критерии надёжности вычислены для интенсивности отказов элемента ()=8*10^-3 1/час, интенсивности восстановления элемента ()=20 1/час, интенсивности отказов при облегчённом режиме работы элемента (₀)=2*10^-4, количества элементов резервирования S=4.

Пара-метр	Восста-навливаемая система без резервиро-вания	Восстанавливаемая резервированная система с целой кратностью при ограниченном ремонте
		Нагруженный резерв	Частично нагруженный резерв	Ненагруженный резерв
КГ	0,5
mt, ч	0,1
mtB, ч	0,05	0,05	0,05	0,05
R(9600)	0,000000

2. При резервировании восстанавливаемой системы с целой кратностью с ограниченным восстановлением К_Г при нагруженном резерве, при частично нагруженном резерве и при ненагруженном резерве изменялся незначительно (увеличивался).

Для восстанавливаемых систем резервирование приводит к ещё более лучшим показателям надёжности, чем для невосстанавливаемых систем (можно сравнить m_t для невосстанавливаемой и восстанавливаемой систем). Как видно, что даже при горячем резервировании m_t оказалось значительно больше.

3. При выполнении курсовой работы были рассмотрены несколько типов резерва у восстанавливаемой системы (нагруженный, частично нагруженный и ненагруженный резервы). Для всех типов резервов характерно уменьшение значений показателей надёжности схемы при увеличении . При увеличении  наоборот, значения показателей надёжности увеличиваются. Самые лучшие значения у схемы с ненагруженным резервом, т.к. ненагруженные резервные элементы не отказывают, пока их не переведут в основной режим работы. Самые худшие значения показателей надёжности у схемы с нагруженным резервом.

Таким образом, с точки зрения значений показателей надёжности лучшим является ненагруженный резерв.

Общие выводы по работе.

1. С увеличением интенсивности потока отказов вероятность безотказной работы, коэффициент готовности, среднее время работы (наработки на отказ) и вероятность успешного использования системы уменьшаются, а среднее время восстановления системы после отказа – не изменяется. Это верно для всех типов систем.

2. С увеличением интенсивности восстановления вероятность безотказной работы, коэффициент готовности, среднее время работы (наработки на отказ) и вероятность успешного использования системы увеличиваются, а среднее время восстановления системы после отказа – уменьшается. Это верно для всех типов систем.

3. С увеличением количества резервных элементов вероятность безотказной работы, коэффициент готовности, среднее время работы (наработки на отказ) и вероятность успешного использования системы увеличиваются, а среднее время восстановления системы после отказа – не изменяется. Это верно для всех типов систем.

4. С точки зрения характеристик надежности при различных типах резервирования системы располагаются в следующем порядке (сначала самые надежные и дальше по убыванию):

1. Восстанавливаемая резервированная система с ненагруженным резервом

2. Восстанавливаемая резервированная система с частично нагруженным резервом

3. Восстанавливаемая резервированная система с нагруженным резервом

4. Восстанавливаемая нерезервированная система

Список литературы

1. Дружинин Г.В. “Надёжность автоматизированных систем.” Изд. 3-е, перераб. и доп. М., «Энергия», 1977г.

2. “Надёжность технических систем.” под ред. Ушакова. М., 1985г.

3. Курс лекций Кузовлева В.И. по курсу “Надёжность и достоверность в АСОИУ ”.
