Артефакты_Кузищева (1027521)
Текст из файла
Московский государственный технический университет имени Н.Э.Баумана
Ж У Р Н А Л
практического занятия
«Артефакты СЗМ»
Фамилия и инициалы студента____Кузищева Д.М.______________________
Факультет _____МТ________ Группа _____11-38_____ 2016 учебный год
Практическое занятие
«Артефакты СЗМ»
-
Цель работы:
Изучение источников артефактов в сканирующей зондовой микроскопии. Восстановить реальную геометрию объектов.
-
Анализ возможных искажений изображения вследствие неидеальности сканера
Заполните недостающие ячейки в таблице 1.
Таблица 1
| Источник искажения | Вид искажения |
| Нелинейность пьезокерамики | Для микроструктур изображение объектов одинакового размера, отсканированных в начале и конце сканирования, будут иметь разные размеры |
| Гистерезис пьезокерамики | При прямом и обратном сканировании может возникнуть сдвиг области сканирования и изображения |
| Ползучесть пьезокерамики | При больших площадях и скоростях сканирования может возникнуть искажение начального участка |
| Температурный дрейф пьезокерамики | Температурный дрейф вдоль координаты z приводит к наклону плоскости образца на изображении. Вдоль координат x и y приводит к изменению масштабов изображения |
| Упругие деформации | Под действием зонда получаемое изображение искажается, что приводит к изменению масштабов изображения. Объекты, сравнимые с величиной деформации неразличимы |
| Конволюция зонда и образца | Искажение реальной поверхности изображения |
| Загрязнение зонда | Размазывание отображаемых деталей |
| Разрушение зонда | Может привести к раздвоению изображения |
-
Описание исследуемого образца и параметров зонда (при наличии)
Заполните недостающие ячейки в таблице 2 сведениями об образце, соответствующем фрейму ________20____________ файла ________mt11.mdt______
| Параметр | Значение |
| Материал образца | Сферы SiO2 на поверхности ситалла |
| Особенности | Отдельные сферы или соприкасающиеся между собой |
| Геометрические параметры особенностей | Диаметр сфер 150..300 нм |
| Геометрические параметры зонда | Диаметр зонда 17.5 нм |
-
Анализ изображения образца и составление расчетной схемы

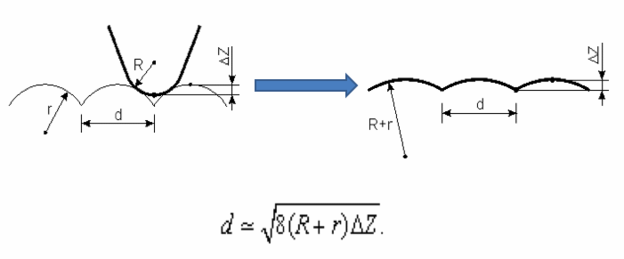

Изобразите расчетную схему для определения латеральной разрешающей способности.
где:
R и r – радиус кривизны зонда и объектов, Z – предел разрешения, d – латеральный предел
-
Результаты расчета ___________________________________________
Заполните таблицу 3
Таблица 3
| Значения геометрических параметров | Расчетное выражение | Результат расчета |
| R=17.5 нм r=75 нм Z=27,19 нм Θ=1 |
| d= 71,9 нм |
|
| r=81,51 нм | |
-
Выводы
Сформулируйте краткие выводы по работе.
В связи с тем, что на измерения АСМ влияет ряд факторов, связанных с особенностями материала образца и зонда, их размерами и другими факторами, полученный в результате рельеф поверхности только приближенно соответствует реальному. Зная факторы, влияющие на точность, можно оценить их влияние и приблизить результаты измерений к реальным.
