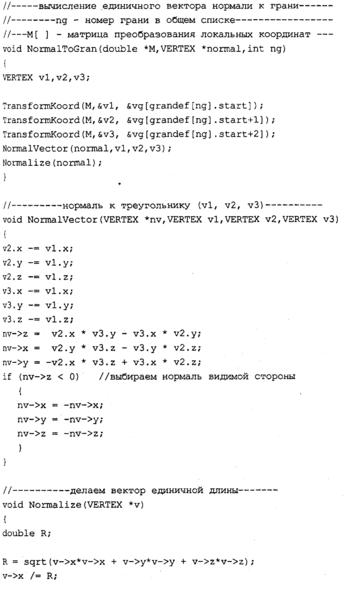

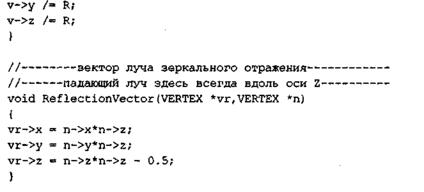

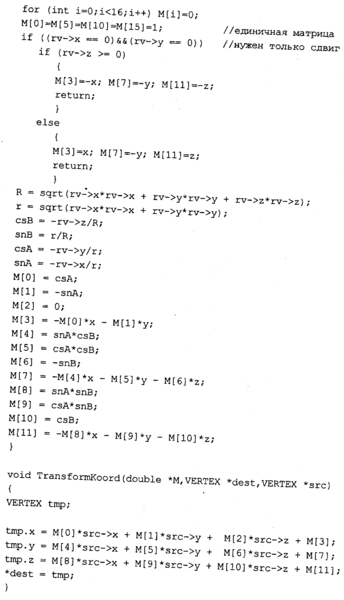

Результат работы программы studExi3 изображен на рис. 7.8.

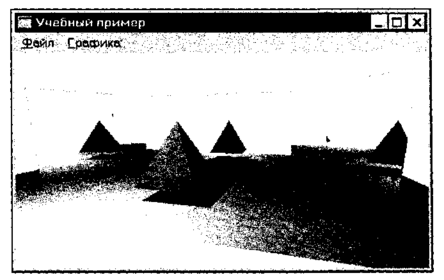

Рис. 7.8. Пирамида и три зеркала

В этом примере объекты являются либо только зеркальными, либо только диффузными. Кроме того, не показывается сам источник света — предпола­гается, что он не виден ни прямо, ни в отраженном виде. Источник света здесь один — точечный, светит равномерно во все стороны белым светом.

Поскольку объектов немного и они просты, то здесь не используется метод оболочек.

Данную программу можно усовершенствовать для показа более сложных) изображений. Например, предусмотреть несколько разноцветных источников'

света, зеркальные блики, прозрачность объектов. Сделайте это самостоятель­но в качестве упражнения.

7.2. Линии

В состав API Windows входит несколько функций, которые рисуют прямые и кривые линии:

D AngleArc — дуга окружности с заданием углов; D Arc, ArcTo — дуга эллипса;

□ LineDDA — вычисление координат пикселов отрезка прямой линии и вы­зов определяемой пользователем функции вывода пикселов;

□ LineTo — рисование отрезка прямой линии от текущей позиции к задан­ной точке;

□ MoveToEx — задание текущей позиции графического вывода;

□ PoIyBezier, PoIyBezierTo — один или несколько связанных между собой кубических сплайнов Безье;

□ PoIyDraw — несколько связанных отрезков прямых и сплайнов Безье;

□ Polyline, PolylineTo — ломаная линия из многих связанных между собой отрезков прямых (полилиния);

□ PolyPoIyline — несколько полилиний как единый объект.

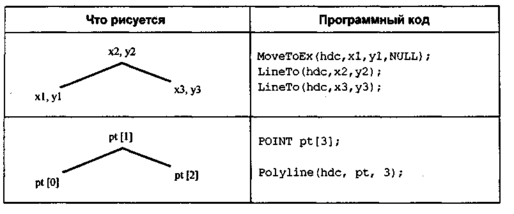

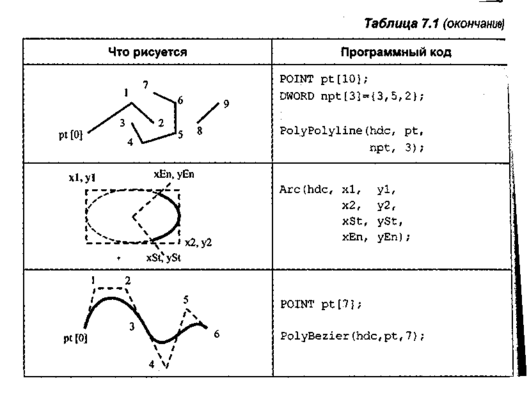

Примеры для линий— графических примитивов API Windows— даны в табл. 7.1.

Таблица 7.1

Стиль линии. Перо

В терминологии Windows API перо описывает следующие характеристики линии — цвет, толщину и стиль (пунктир). Перо — один из атрибутов кон­текста графического устройства. По умолчанию в контекст выбрано перо, которое соответствует черной тонкой непрерывной линии. Такое перо отно­сится к стандартным перьям.

Все линии, рисуемые вашей программой с помощью функций GDI Windows API, выводятся одним и тем же цветом, имеют одинаковую толщину и тот же стиль до тех пор, пока не изменить перо. Функции рисования линий не име­ют аргументов для указания текущих атрибутов линий (это характерно для графических библиотек, в которых подобные характеристики рисуемых объ­ектов записываются как глобальные переменные, чтобы уменьшить количе­ство аргументов вызова функций рисования). Перо относится ко всем линиям и контурам фигур.

Чтобы начать рисовать линии, например, другим цветом, необходимо создать новое перо и выбрать его в контексте графического устройства. Отныне все

f линии будут рисоваться данным пером до тех пор, пока вы не выберете в ! контексте устройства очередное перо.

! Важно то, что, создавая новое перо, нужно обязательно позаботиться об [ уничтожении предыдущего пера. Перо есть объект GDI, для него выделяется специальная область памяти. Перо существует до тех пор, пока его не унич-; тожить. Завершение работы прикладной программы может и не привести к автоматическому уничтожению объектов GDI и освобождению памяти ком­пьютера. Своевременное уничтожение неиспользуемых объектов GDI возла­гается на вашу программу. Иначе для некоторых версий Windows могут воз­никнуть утечки памяти, накопление которых может привести к нежелатель­ным последствиям.

Не следует пытаться уничтожить стандартные перья.

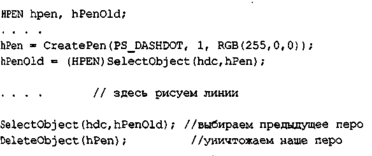

Для определения стиля линий используются функции, которые имеют в сво­ем названии —Реп—. Типичная последовательность для вывода линии с за­данным стилем может быть такой:

Здесь создается перо, которое соответствует тонкой красной штрих-пунктирной линии. После использования перо уничтожается.

Меридианы и параллели

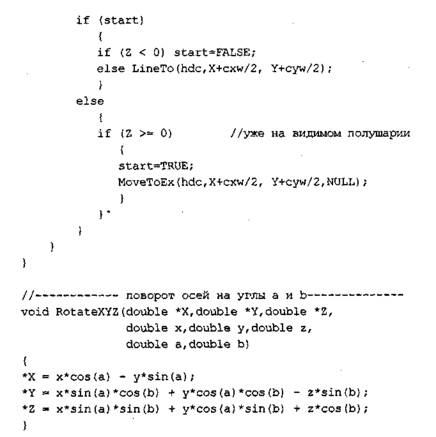

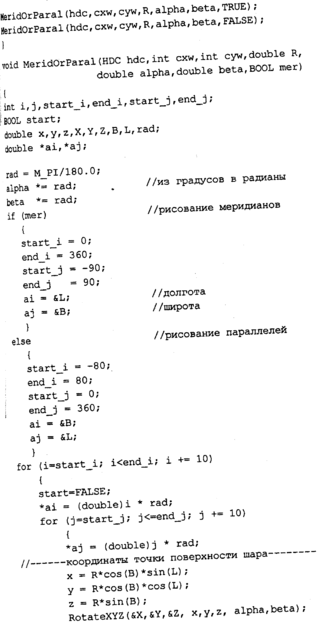

РаССМОТрИМ Пример Программы, В КОТОРОЙ ИСПОЛЬЗуЮТСЯ фуНКЦИИ MoveToEx

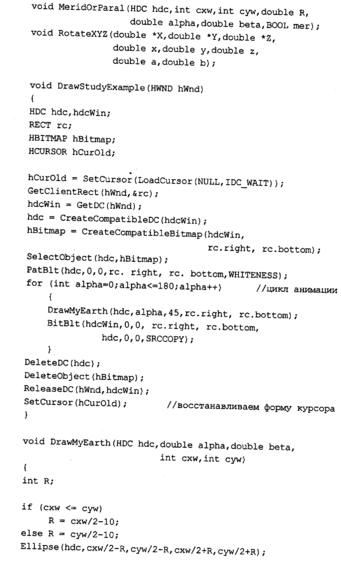

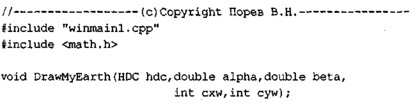

и Ыпето для рисования меридианов и параллелей шара. Текст программы studex2о. срр:

Изображение шара приведено на рис. 7.9. Запустите программу, выберите пункт меню "Графи­ка" и вы увидите шар, который, как кажется, враща­ется вокруг оси. Здесь вращается не шар, а система координат. Для этого использовано соответствующее преобразование координат при создании проек* ции — повороты координат. Углы наклона камеры в этом примере следующие: а=0... 180, β=45 градусов. ^г^ппетш^ Меридианы и параллели рисуются только для тех точек поверхности, для которых координата Z боль­ше нуля (в повернутой системе). Положительные значения Z соответствуют видимой части шара. Рисование меридианов и параллелей сделано в виде од­ной функции MeridOrParal для уменьшения размера текста программы. Не­обходимо отметить, что эта программа разработана как раз для шара. Чтобы

нарисовать подобным образом, например, эллипсоид, необходимо сделать существенные изменения в тексте программы.

Фрактал из линий

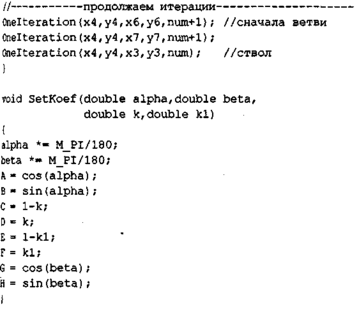

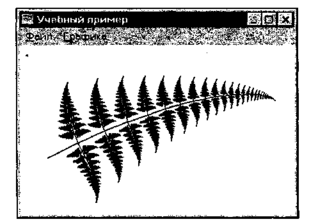

В следующем примере программы мы используем линии для рисования фрактала. Этот фрактал немного напоминает папоротник (рис. 7.10). Исполь­зуем перья различных оттенков зеленого цвета для имитации ствола, ветвей и листвы.

В этом примере рисуются линии различной толщины: для листвы линии тол­стые, а для ствола и ветвей — тонкие (можно и наоборот — для листвы более толстые линии).

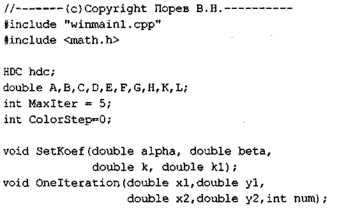

Рис. 7.10. Фрактал из линий Текст программы studex2i. срр:

!

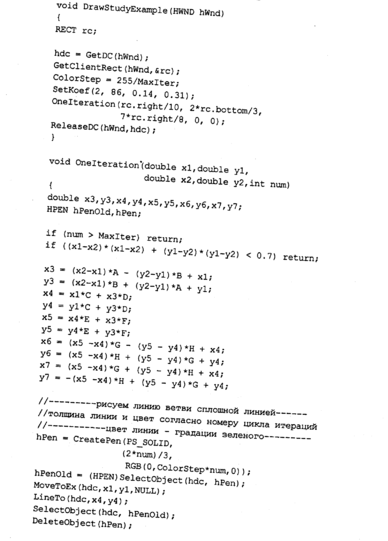

7.3. Фигуры

В API Windows есть несколько графических примитивов, которые предна­значены для рисования фигур с заполнением:

□ Chord — хорда эллипса;

□ Ellipse — эллипс;

□ Pie — сектор эллипса;

□ Polygon — полигон;

□ PolyPolygon — несколько полигонов и (или) полигоны с пустотами;

□ Rectangle — прямоугольник;

□ RoundRect — прямоугольник со скругленными углами.

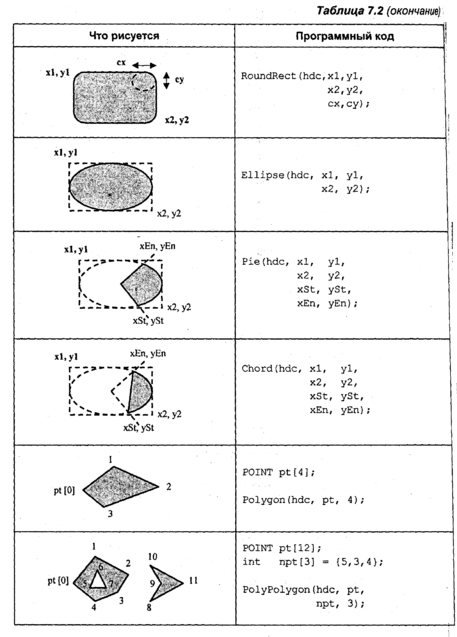

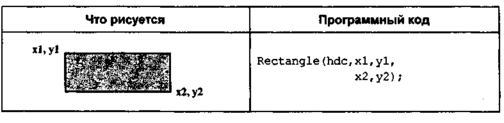

Таблица 7.2

Стиль заполнения.Кисть

По умолчанию в контексте графического устройства устанавливается стиль заполнения сплошным белым цветом. Для того чтобы рисовать определен­ную фигуру другим стилем, необходимо создать соответствующую кисть. Кисть и стиль заполнения — синонимы в API Windows.

Кисть — это объект GDI. Он требует памяти. Кроме того, все кисти, создан­ные во время работы программы, необходимо уничтожить, иначе они могут остаться в памяти после завершения программы. Общая схема использования кистей такая же, как и для перьев:

1. Создание кисти, выбор ее в контекст.

2. Рисование фигур с заполнением.

3. Освобождение контекста, уничтожение кисти.

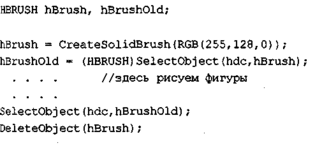

Сплошная кисть создается функцией CreateSoiidBrush. Рассмотрим пример использования оранжевой кисти.

Штриховая кисть создается функцией CreateHatchBrash. CreateHatchBrush(HS_DIAGCROSS, RGB(0,0,255));

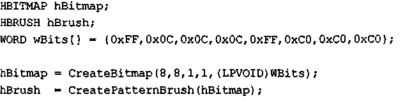

КИСТЬ С заданием растрового шаблона — CreatePatternBrush.

Рисование поверхности 1

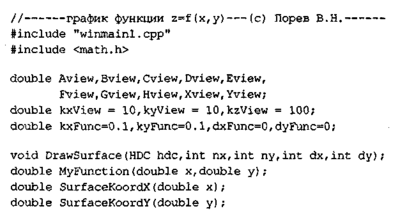

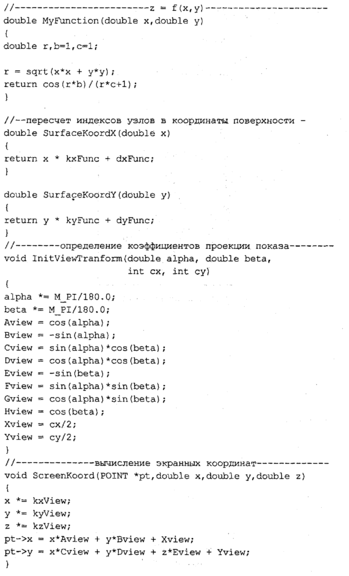

Рассмотрим пример программы для рисования поверхности, заданной в виде! функции z =f(х, у), например: 1

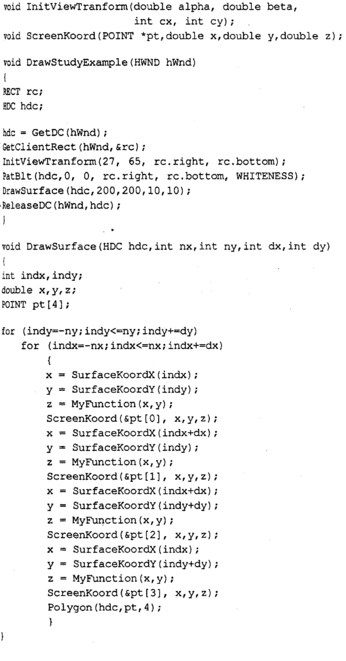

Для рисования с удалением невидимых точек поверхности используем метод ] сортировки граней по глубине, а точнее, будем прямо рисовать грани от са­мых дальних к самым близким. Каждую грань можно рисовать четырех­угольником-полигоном (рис. 7.11.).

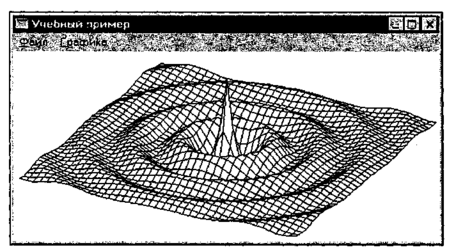

Рис. 7.11. Поверхность z = f{x, у)

7.4. Шрифт TrueType

Рассмотрим пример использования шрифтов TrueType (рис. 7.12).

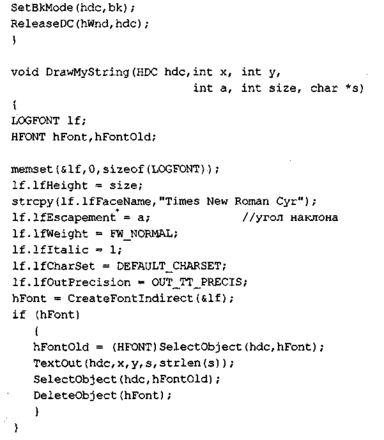

Рис. 7.12. Использование шрифта TrueType Текст программы studex2 з. срр:

!

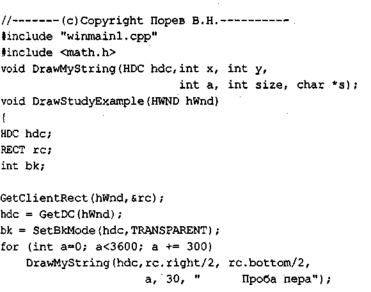

В некоторых версиях Windows, возможно, эта программа не будет корректно работать. Может потребоваться задать другое имя шрифта. Но для того, что­бы буквы показывались с наклоном, этот шрифт обязательно должен быть типа TrueType (подойдет и ОрепТуре для Win2000).
