q = Q/S, МДж/м²

где Q – пожарная нагрузка помещения, МДж;

S – площадь помещения, м².

Пожарная нагрузка помещения определяется по формуле:

Q =

где G – количество i-го материала пожарной нагрузки, кг;

Q_н - низшая теплота сгорания i-го материала пожарной нагрузки, МДж/кг.

Величины удельной пожарной нагрузки для различных категорий помещений представлены в таблице 13.3.

Таблица 13.3. Категория пожароопасных помещений

Классификация пожаров (СниП 21-01-97)

К классу А относятся пожары, источниками которых являются твердые сгораемые вещества и материалы (древесный уголь, бумага, текстиль, уголь, резина).

К классу В относятся пожары, источниками которых являются легковоспламеняющиеся и горючие жидкости и плавящиеся при нагревании твердые вещества и материалы (бензин, спирты, мазут, лаки, краски, каучук, синтетические материалы).

К классу С относятся пожары, источниками которых являются горючие газы (водород, ацетилен, углеводороды).

К классу D относятся пожары, источниками которых являются металлы и их сплавы (кальций, натрий, магний, титан, алюминий, цинк).

К классу Е относятся пожары, источниками которых являются электроустановки и оборудование, находящиеся под напряжением.

13.3. Мероприятия по пожарной безопасности

Каждая категория производств предусматривает набор мероприятий, которые позволяют уменьшить или полностью исключить потенциальную опасность возникновения пожаров. К таким мероприятиям относятся:

1. строительно-планировочные мероприятии;

2. технические мероприятия;

3. способы и средства тушения пожаров;

4. организационные мероприятия.

Строительно-планировочные мероприятия предусматривают:

1. нормативные требования к зданиям, расстояниям между зданиями, размещению подземных коммуникаций;

2. нормативные требования к планировке путей эвакуации персонала из помещений и противопожарному водоснабжению;

3. проектирование производственных зданий с обеспечением необходимой огнестойкости строительных конструкций.

Огнестойкость зданий и сооружений характеризуется группой возгораемости материала и пределом огнестойкости.

Материалы по возгораемости подразделяются на три группы: 1 группа – несгораемые; 2 группа – трудносгораемые; 3 группа – сгораемые. К несгораемым материалам относятся такие материалы, которые под действием огня или высокой температуры не воспламеняются, не тлеют и не обугливаются (металлы). К трудносгораемым материалам относятся такие материалы, которые под действием огня или высокой температуры воспламеняются, тлеют или обугливаются (кирпич, бетон). К сгораемым материалам относятся такие материалы, которые под действием огня или высокой температуры воспламеняются, тлеют или обугливаются и после удаления источника огня продолжают гореть (дерево).

Предел огнестойкости – это период времени в часах, по истечении которого конструкция теряет несущую и ограждающую способность.

Технические мероприятия предусматривают:

1. соблюдение параметров технологических процессов пожароопасных и взрывоопасных производств согласно техническому паспорту;

2. соблюдение противопожарных норм и правил при эксплуатации пожароопасных систем (электрических, освещения, вентиляции, отопления и т.д.).

Способы и средства тушения пожаров

В практике тушения пожаров распространение получили три способа:

1 способ, когда осуществляется изоляция окислителя от горючего;

2 способ, когда осуществляется понижение температуры горючего вещества ниже температуры воспламенения;

3 способ, когда осуществляется уменьшение концентрации кислорода в воздухе.

Используя перечисленные способы тушения пожаров, разрабатываются технические и первичные средства пожаротушения.

К техническим средствам пожаротушения относятся: автоматические системы пожарной сигнализации и автоматические системы пожаротушения.

К автоматическим системам пожарной сигнализации относятся лучевая и шлейфная (рисунок 13.1). В зависимости от сигнала источника происходит срабатывание датчиков, которые реагируют на тепло, свет или дым (тепловые, световые, дымовые).

Лучевая

Шлейфная

1 – датчики-извещатели; 2 – приемная станция; 3 – блок питания от аккумулятора; 4 – блок питания от сети

Рисунок 13.1 – Лучевая и шлейфная схемы пожарной сигнализации

В помещениях управления, вспомогательных (планово-финансовый, бухгалтерия, нотариальные), офисах и помещениях, где установлена вычислительная техника, устанавливаются системы газового пожаротушения (рисунок 13.2).

Системы газового пожаротушения представляют собой набор баллонов с химически неактивными газами или инертными газами, которые поступают в помещение после открытия клапанов и срабатывания исполнительных механизмов. Поступление инертных газов снижает концентрацию кислорода воздуха.

На установках газового пожаротушения применяют следующие вещества для тушения пожара: двуокись углерода СО₂; азот N₂; аргон Ar; хладон тетрафтордибромэтан C₂F₄Br₂.

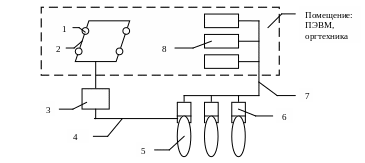

1 – датчик оповещения пожара; 2 – линия сигнала от датчика; 3 – приемная станция; 4 – линия сигнала к баллонам с инертным газом; 5 – баллоны с инертным газом; 6 – устройство для открытия баллона; 7 – газопровод; 8 – выпускная насадка

Рисунок 13.2 – Принципиальная схема газового пожаротушения

К первичным средствам пожаротушения относятся: ОХП – огнетушители химические пенные; ОУ – огнетушители углекислотные; ОУБ – огнетушители углекислотно-бромэтиловые; ОПС – огнетушители порошковые самосрабатывающие.

14. Определение основных параметров рабочего места пользователя ПЭВМ

14.1. Общие сведения

Организация рабочего места предусматривает учет размеров характерных частей тела человека (антропометрия), соблюдение закономерностей трудовых движений и перемещений (биомеханика), учет параметров углов и зон обозрения (условия зрительной работы), соблюдение нормируемых параметров санитарно-гигиенической характеристики (охрана труда) (рисунок 14.1).

В соответствии с ГОСТ 12.1.005-88*, рабочее место – место постоянного или временного пребывания работающих в процессе трудовой деятельности. Постоянное рабочее место – место, на котором работающий находится большую часть (более 50% или более 2 ч непрерывно) своего рабочего времени. Если при этом работа осуществляется в различных пунктах рабочей зоны, постоянным рабочим местом считается вся рабочая зона. В свою очередь, рабочая зона – пространство высотой до 2 м над уровнем пола или площадки, на которых находятся места постоянного или временного пребывания работающих.

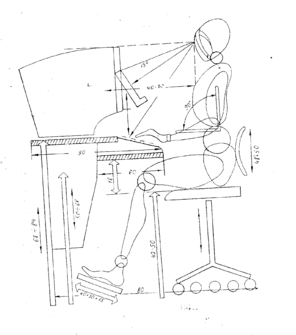

Рисунок 14.1 – Схема организации рабочего места пользователя ПЭВМ

На постоянном рабочем месте (РМ) рекомендуется располагать монитор перед пользователем ПЭВМ, на непостоянном РМ – монитор должен находиться справа от него (рисунок 14.2).

Площадь на одно рабочее место с ПЭВМ должна составлять не менее 6м², а объем – не менее 20м³ для ПЭВМ с монитором, выполненным на основе электронно-лучевой трубки (ЭЛТ); для ПЭВМ с жидкокристаллическим монитором соответственно – 4,5 м² и 15 м³ по СанПиН 2.2.2./2.4.1340-2003. Гигиенические требования к персональным электронно-вычислительным машинам и организации работы.

Конструкция рабочего стола должна обеспечивать оптимальное размещение на рабочей поверхности используемого оборудования с учетом его количества и конструктивных особенностей, характера выполняемой работы.

Модульными размерами рабочей поверхности стола для ПЭВМ, на основании которых рассчитываются конструктивные размеры, следует считать: длину – 800, 1000, 1200, 1400 мм; ширину – 800 и 1000 мм; высота рабочей поверхности стола должна регулироваться в пределах 680…800мм; при отсутствии такой возможности она составляет 725мм.

1 – пользователь; 2 – клавиатура; 3 – подставка для исходной информации; 4 – системный блок; 5 – монитор: 6 – принтер; 7 – мышь

Рисунок 14.2 – Схема организации непостоянного (верхняя схема) и постоянного

(нижняя схема) рабочего места пользователя ПЭВМ

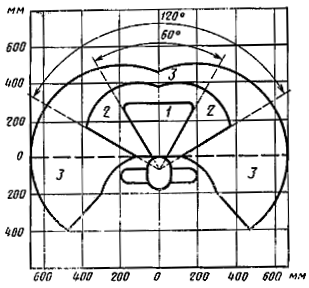

На рисунке 14.2 показаны зоны моторного поля (таблица 14.1).

Таблица 14.1. Рекомендации по расположению органов управления

При размещении рабочих мест с ПЭВМ расстояние между рабочими столами: в направлении тыла поверхности одного видеомонитора и экрана другого видеомонитора должно быть не менее 2м; а расстояние между боковыми поверхностями видеомониторов – не менее 1,2м.

При расчетах площади на одно рабочее место используется формула:

S_рм = (a + b + 0,5c) (d + e),

где a – длина рабочего места;

b – расстояние от стены до рабочего места;

c – расстояние между двумя рабочими местами по длине;

d – ширина рабочего места;

e – расстояние между двумя рабочими местами по ширине.

Для расчета общей площади помещения с рабочими местами, оборудованными ПЭВМ, используется следующая формула:

S = Σ S_i · η,

где S_i – площадь, занимаемая оборудованием i-го вида;

I – число единиц оборудования;

η – коэффициент, учитывающий увеличение расчетных площадей за счет дополнительных площадей, отводимых под проходы и т.д.

В расчетах принимается η = 1,2.

14.2. Санитарно-гигиенические требования к ПЭВМ и организации работы

Помещения с ПЭВМ должны быть оборудованы системами отопления, кондиционирования воздуха или эффективной приточно-вытяжной вентиляцией, а также устройствами нормализации аэроионного режима воздуха.

Нормы вредных веществ и аэроионного состава воздуха в соответствии с ГОСТ 12.1.005-88. ССБТ. Общие санитарно-гигиенические требования к воздуху рабочей зоны и СанПиН 2.2.4.1294-03. Гигиенические требования к аэроионному составу воздуха производственных и общественных помещений. приведены в таблице 14.2 и таблице 14.3.

Нормы микроклимата на рабочих местах в соответствии с СанПиН 2.2.4.548-96. Гигиенические требования к микроклимату производственных помещений приведены в таблице 14.4.

Таблица 14.2. Допустимая концентрация и класс опасности вредных веществ

в воздухе производственных помещений

Таблица 14.3. Нормируемые показатели аэроионного состава воздуха

Коэффициент униполярности У (минимально допустимый и максимально допустимый) определяется как отношение концентрации аэроионов положительной полярности к концентрации аэроионов отрицательной полярности.
