МОСКВОВСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ПРИБОРОСТРОЕНИЯ И ИНФОРМАТИКИ

Лабораторная работа №1

по предмету «Теория автоматического управления»

Выполнил: студент вечернего факультета

группы ИТ-6(будни) Васильев О. М.

Проверил: Мельников А.О.

Москва 2012

Цель работы

Построение переходной характеристики линейной динамической системы.

Постановка задачи

Линейная система задана своей передаточной функцией. Требуется построить переходную характеристику системы путем численного решения дифференциального уравнения и с помощью второй теоремы разложения.

Решение

Пусть задано дифференциальное уравнение:

Применим к обоим частям преобразование Лапласа:

Вынесем общий множитель слева:

перейдем к передаточной функции системы:

В качестве численного метода решения дифференциального уравнения будем использовать метод Эйлера. Для этого перейдем от одного уравнения второго порядка к системе из двух уравнений первого порядка:

Введем дополнительную функцию:

Получаем систему:

Выразим производные:

Метод Эйлера:

где -шаг по времени.

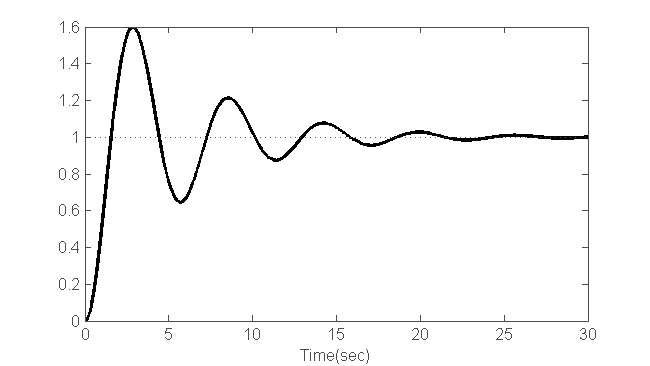

Пример реализации на Matlab:

%function system_step()
clc, clear all ;
h = 1e-2 ;
t = 0:h:30 ;
t = t(:) ;
y = zeros(size(t)) ;
z = zeros(size(t)) ;
for n=1:length(t)-1
y(n+1) = y(n) + h*z(n) ;
z(n+1) = z(n) + h*(-.3*z(n)-y(n)+1)/.8 ;
end
clf ;
plot(t,y, 'Color', [0 0 0],'LineWidth',2), grid off ; xlabel('Time(sec)') ;
set(gca,'XColor',[.3 .3 .3], 'YColor',[.3 .3 .3])
line([t(1) t(end)],[1 1],'Color',[.3 .3 .3], 'LineStyle', ':') ;

Теперь воспользуемся второй теоремой разложения для построения переходной характеристики. В случае нашей системы следует найти обратное преобразование Лапласа от:

Корни знаменателя: p1=-15, p2=-1.5 + 9i, p3=-1.5 + 9i

Производная знаменателя:

Окончательно получаем формулу для переходной характеристики:

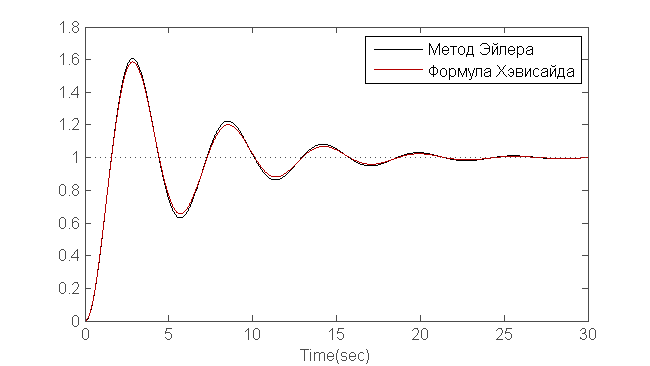

Реализация (Matlab):

p=roots([-15, -1.5, -1.5]) ;

h = 1+100/(3*(-15)*3*(-15)+36*(-15)+128.25)*exp((-15)*t)+100/(3*(-1.5)*3*(-1.5)+36*(-1.5)+128.25)*exp((-1.5)*t)

hold on, plot(t,h,'Color', [0.7 0 0],'LineWidth',1) ;
