Измерение расстояний по карте

Чтобы определить по карте расстояние между точками местности (предметами, объектами), пользуясь численным масштабом, надо измерить на карте расстояние между этими точками в сантиметрах и умножить полученное число на величину масштаба.

Определение площадей участков местности по топографическим
планам и картам может производиться графическим, аналитическим и механическим способами.

Графический способ заключается в разбивке участка на плане на простейшие фигуры (треугольники, четырехугольники и т. п.), вычислении площадей их в отдельности и последующем суммировании. Определение элементов фигур для вычисления их площадей производится графически.

Вместо разбивки участка на отдельные фигуры можно применять палетки, изготовленные из прозрачного материала, на которые наносится сетка квадратов со сторонами в 2—4 мм.

Механический способ измерения площадей основан на использовании специального прибора — планиметра.

7.Системы координат, применяемые в топографии. Географические координаты

Системы координат, применяемые в топографии

Координатами называются угловые или линейные величины, определяющие положение точек на какой-либо поверхности или в пространстве.

1. Система географических координат. – широта и долгота (относительно экватора и меридиана, принимаемого за начальный).

2. Система плоских прямоугольных координат. Плоские прямоугольные координаты - линейные величины, абсцисса Х и ордината Υ, определяющие положение точек на плоскости (на карте) относительно двух взаимно перпендикулярных осей Х и Υ.

3. Полярные (1 полюс за основу) и биполярные (2 полюса за основу). В войсковой практике применяются для определения положения одних точек относительно других на сравнительно небольших участках местности, например при целеуказании, засечке ориентиров и целей, составлении схем местности и др.

Система географических координат.

Широта(φ) – угол, образованный плоскостью экватора и нормалью через данную точку земной поверхности. Счет широт ведется от экватора к полюсам от 0 до 90°. Широты северного полушария считаются положительными и при аналитических расчетах они со знаком плюс

Долгота(λ) – угол, образованный плоскостью начального меридиана и плоскостью меридиана, проходящего через данную точку. По международному соглашению за начальный принят меридиан, проходящий через Гринвичскую обсерваторию, расположенную около Лондона.

Счет долгот ведется от Гринвичского меридиана от 0 до 180°. Долготы точек, находящихся в восточном полушарии, принято считать положительными (знак плюс), западные отрицательными. За начало координат принята точка пересечения начального (гринвичского) меридиана с экватором.

Географическая сетка изображается на картах линиями параллелей и меридианов (полностью только на картах масштаба 1:500 000 и 1:1 000 000).

Плоскости, параллельные плоскости земного экватора в сечении с поверхностью Земли, образуют круги - параллели. Плоскости, проходящие через ось вращения Земли- меридианы.

8. Системы координат применяемые в топографии. Плоские прямоугольные координаты.

Координатами называются угловые или линейные величины, определяющие положение точек на какой-либо поверхности или в пространстве.

1. Система географических координат. – широта и долгота (относительно экватора и меридиана, принимаемого за начальный).

2. Система плоских прямоугольных координат. Плоские прямоугольные координаты - линейные величины, абсцисса Х и ордината Υ, определяющие положение точек на плоскости (на карте) относительно двух взаимно перпендикулярных осей Х и Υ.

3. Полярные (1 полюс за основу) и биполярные (2 полюса за основу). В войсковой практике применяются для определения положения одних точек относительно других на сравнительно небольших участках местности, например при целеуказании, засечке ориентиров и целей, составлении схем местности и др.

С истема плоских прямоугольных координат.

За положительное направление осей координат принято для оси абсцисс ( осевого меридиана зоны )- направление на север, для оси ординат (экватора ) – на восток. Эта система является зональной (60 зон). Начало координат в каждой зоне - точка пересечения осевого меридиана с экватором. Абсциссы точек южнее экватора и ординаты западнее среднего меридиана отрицательные.

Прямоугольными координатами указывают положение точек местности, своих боевых порядков и целей, с их помощью определяют взаимное положение объектов в пределах одной координатной зоны или на смежных участках двух зон.

9. Углы, применяемые в военной топографии и взаимосвязь между ними

В зависимости от того, какое направление принято за начальное, различают три вида углов, определяющих направление на точки: 1.Дирекционный угол (α); 2.Истинный (географический) азимут (А);

α = Ам+δ + γ α = А + γ A= Ам+δ

3.Магнитный азимут (Ам).

Дирекционным углом (α) называется угол, измеряемый на карте по ходу часовой стрелки от 0 до 360° между северным направлением вертикальной километровой линии и направлением на определяемую точку.

Истинным или географическим азимутом (А) направления называется угол, измеряемый от северного направления географического меридиана по ходу часовой стрелки до заданного направления, и измеряется от 0 до 360°.

Магнитным азимутом (Ам) направления называется горизонтальный угол, измеряемый по ходу часовой стрелки от 0 до 360° от северного направления магнитного меридиана до определяемого направления. (определяется с помощью прибора с магнитной стрелкой: компас, буссоль).

Переход от дирекционного угла к магнитному азимуту и обратно выполняют тогда, когда на местности необходимо с помощью компаса (буссоли) найти направление, дирекционный угол которого измерен на карте, или наоборот, когда на карту необходимо нанести направление, магнитный азимут которого измерен на местности с помощью компаса. Для решения этой задачи необходимо знать величину отклонения магнитного меридиана данной точки от вертикальной километровой линии(знать поправку).

Поправка направления рассчитывается по формуле:

ПН= (±δ) – (±γ) (H –индекс)

Сближение меридианов (γ)- угол между истинным меридианом точки и вертикальной километровой линией - зависит от удаления этой точки от осевого меридиана зоны и может изменять свое значение от 0 до ± 3°. На схеме показывают среднее для данного листа карты сближение меридианов.

Магнитное склонение (δ) - угол между истинным и магнитным меридианами указан на схеме на год съемки (обновления) карты. Магнитное склонение подвержено суточным, годовым и вековым колебаниям.

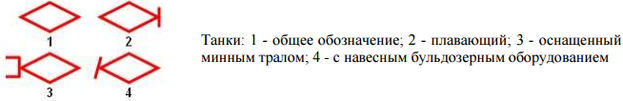

10 Топография Условные знаки их назначение, краткая характеристика

11. Виды боевых графических документов, составляемых в подразделениях, их назначения, общие правила составления и оформления.

Боевыми графическими документами называют документы, отработанные графически на карте или схеме. По назначению они подразделяются на документы по управлению войсками, отчетно- информационные и справочные.

Топографическая карта – основной графический документ

Рабочая карта – на нее наносится тактическая и специальная обстановка и ее изменение в ходе боя.

Бланковая карта – копии топографических карт, однотонные. Используются в штабах

К схемам относят чертежи, основой которых является изображение местности. На схему переносят только те топографические объекты, которые необходимы для конкретной тактической обстановки.

Карточки - это простейшие чертежи небольших участков местности, выполненные в поле с одной - двух точек стояния без точного соблюдения масштаба. Расстояния на чертеже откладывают на глаз, добиваясь правильного взаимного расположения объектов местности.

Каждый боевой документ должен иметь: гриф секретности и номер экземпляра; заголовок; подпись соответствующего должностного лица с указанием должности, воинского звания, фамилии; отметку с указанием количества изготовленных экземпляров, фамилий исполнителя и чертежника, даты исполнения и номера по журналу учета размножения документов. На учебном документе делается отметка «По учению».

При нанесении на схему надписей применяется прямой или наклонный чертежный шрифт (75⁰). Все надписи на схеме делают параллельно ее верхней рамке. Размер букв зависит от масштаба карты (min высота букв – 2-3мм). Окончательный вид документов устанавливает начальник

12. Содержание рабочей карты командира

Содержание рабочей карты того или иного командира, т.е. полнота нанесения на нее данных обстановки, может быть различны. Наибольшая полнота сведений, наносимых на карту, необходима командирам мотострелковых и танковых подразделений.

На рабочую карту командира мотострелкового, танкового подразделения обычно наносятся:

1. состав, положение своих подразделений с подробностью на две ступени ниже, например, в батальоне – до взвода (отдельного орудия, миномета);

2. состав, положение и возможный характер действий противника на глубину поставленной задачи на направлении действий подразделения и примыкающих к нему флангах;

3. данные о радиационной, химической и бактериологической обстановке;

4. боевая задача подразделения, поставленная старшим командиром (начальником);

5. положение и задачи непосредственных соседей (справа и слева), а также действующих впереди подразделений, их пункты управления;

6. разграничительные линии между батальонами;

7. задачи огневых средств, находящихся в распоряжении командира подразделения и их позиции;

8. места установки инженерных заграждений;

9. маршруты движения;

10. наблюдательные, командно-наблюдательные и командные пункты старшего командира и соседей;

11. районы расположения тыловых подразделений.

13. Обстановка на рабочую карту наносится в такой последовательности

Рабочей картой называется топографическая карта, на которой графически с помощью тактических услов­ных знаков и пояснительных надписей отображается оперативно-тактическая или специальная обстановка со всеми ее изменениями в ходе боевых действий. На нее наносят все данные, помогающие офицеру:

• ориентиро­ваться в боевой обстановке,

• уяснять задачи,

• принимать решения и

• отдавать распоряжения.

Каждый офицер ведет свою рабочую карту лично и так, чтобы в отображаемой на ней обстановке мог свободно разобраться любой другой офицер.

Обстановка на рабочую карту командиров наносится в такой последовательности:

1. состав, положение своих и приданных подразделений с подробностью на две ступени ниже, например, в батальоне - до взвода, и на одну ступень выше своего подразделения;

2. состав, положение и возможный характер действий противника на глубину поставленной задачи на направлении действий подразделения и примыкающих к нему флангах;

3. данные о радиационной, химической и бактериологической (биологической) обстановке;

4. боевая задача подразделения, поставленная старшим командиром (начальником);

5. положение и задачи непосредственных соседей (справа и слева), а также действующих впереди подразделений, их пункты управления;

6. разграничительные линии между батальонами (от батальона и выше);

7. задачи огневых средств, находящихся в распоряжении командира подразделения, и их позиции;

8. места установки инженерных заграждений;

9. маршруты движения;

10. наблюдательные, командно-наблюдательные и командные пункты старшего командира (начальника) и соседей;

11. районы расположения тыловых подразделений;

12. средства усиления, распределение сил и средств, сигналы управления, взаимодействия, оповещения (на свободных местах карты).

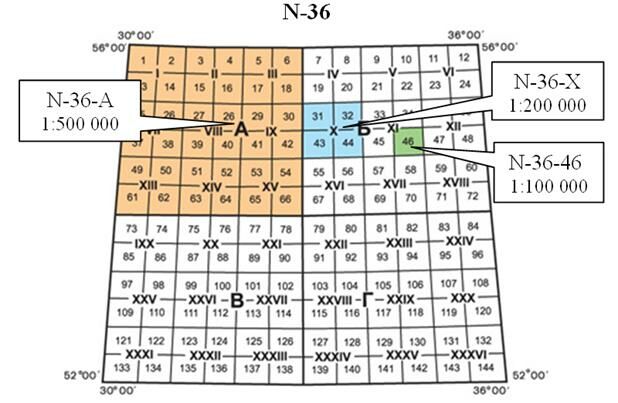

14. Определите номенклатуры смежных листов топографических карт к листу с номенклатурой О-37-25. Какой масштаб имеют эти карты.
