И зафиксируем изображение. Рис. 8. Видеоролик 6.exe

Рис. 8

• Чтобы полученный чертеж соответствовал трёхпроекционному комплексному чертежу, необходимо провести оси координат X,Y,Z и изменить положение горизонтальной и профильной проекций, так чтобы координаты точек А,В,С,S соответствовали заданным.

• Для этого измерим расстояние по оси Y для любой точки, например А. Команды: Инструменты│Размеры│Линейные│Линейный размер. Указываем: первая точка - горизонтальная проекция точки, вторая точка – фронтальная проекция (рис.9).

Рис. 9.

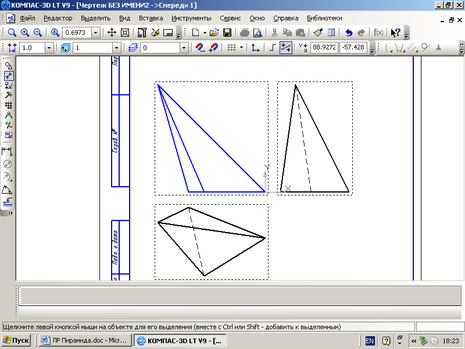

• Полученный размер 53,65 на 23,65 мм. больше заданного. Надо подвинуть вверх изображение на эту величину. Для этого выделите горизонтальную проекцию пирамиды (нажать левой кнопкой на габаритный прямоугольник). Изображение окрасится в зеленый цвет (рис.10).

Рис. 10

• Далее выполним следующие команды: Редактор│Сдвиг│Указанием. Выполняем указания строки сообщений. Указываем точку А, появляется габаритный прямоугольник привязанный к курсору. На панели свойств в окошке сдвиг по Y, вводим 23.65→Enter. Новое положение базовой точки указываем в проекционной связи со старым положением. Изображение переместилось. Удалим проставленный размер, для этого его выделяем → Delete. Так же поступим с профильной проекцией, вводим -23.65 сдвиг по Х, 0-сдвиг по Y→Enter. Теперь все изображения заняли нужное нам положение (рис. 11). Видеоролик 7.exe

Рис. 11

4. Создание плоского сечения пирамиды.

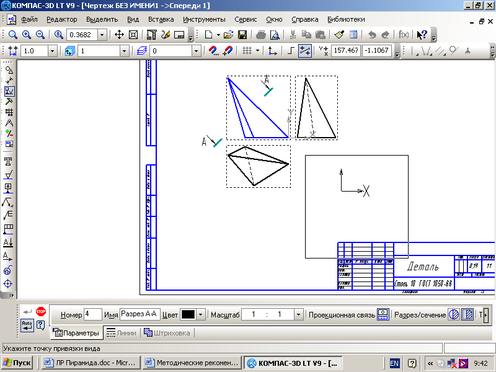

• На одной из проекций обозначим секущую плоскость. Команды: Инструменты│Обозначения│Линия разреза. Указываем начальную точку, потом конечную, направление взгляда. Появляется обозначение секущей плоскости А-А и габаритный прямоугольник привязанный к курсору (рис.12).

Рис. 12

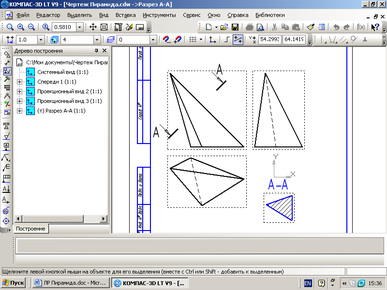

На панели Текущее состояние должны быть активированы кнопки – Проекционная связь и Сечение. На свободном месте левой кнопкой мыши фиксируем положение сечения. Если нас не устраивает полученное расположение сечения, всегда можно его изменить с помощью команды Сдвиг (рис. 13). Видеоролик 8.exe

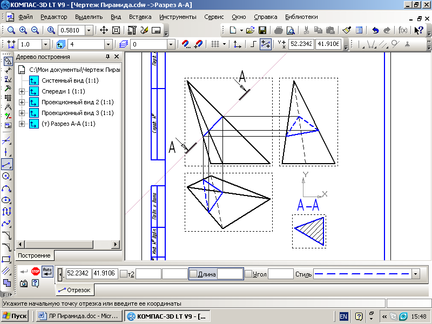

• Теперь построим проекции треугольного сечения пирамиды. Для этого проведем вспомогательную прямую соединяющую следы секущей плоскости. Команды: Инструменты│Геометрия│Вспомогательные прямые│Вспомогательная прямая. Фиксируем две точки следов секущей плоскости. Теперь можно командой Отрезок (стиль – основная) провести проекцию треугольника на фронтальной проекции пирамиды.

Рис. 13

Далее используя туже команду Отрезок (стиль – тонкая) проводим линии связи от вершин треугольника до соответствующих ребер на других проекциях. И соединяем вершины треугольника с учетом видимости → Отрезок (стиль основная или штриховая) (рис. 14). Видеоролик 9.exe

Рис. 14

5. Обозначение вершин пирамиды и вершин треугольного сечения.

• С помощью команды Инструменты│Ввод текста проставляем обозначения вершин пирамиды на всех проекциях и вершин треугольника. Для этого увеличим размер изображения колесом мыши. Высоту букв на панели текущего состояния указываем 5 мм., высота индексов 2,5. Место ввода текста фиксируем левой кнопкой мыши → Создать объект . Если расположение обозначений нас не удовлетворяет, можно передвигать его мышью, предварительно выделив.

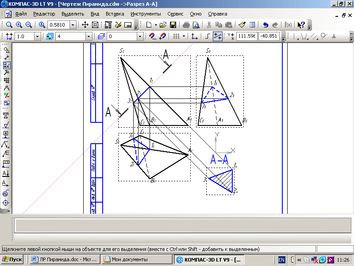

• Проводим линии связи к проекции натуральной величины сечения пирамиды и обозначаем вершины треугольника как проекцию на плоскость Π4 (рис. 15). Видеоролик 10.exe

Рис. 15

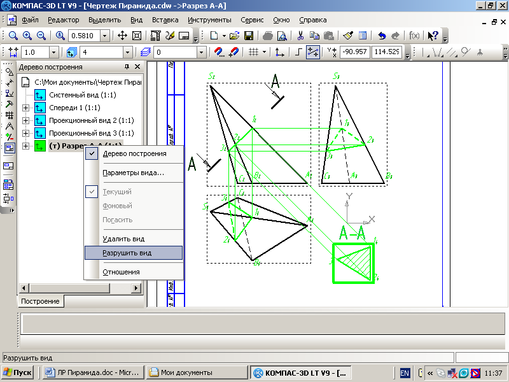

• Теперь можно удалить не нужные нам вспомогательные прямые, обозначения и штриховку. Для этого выделяем их левой кнопкой мыши → Delete. Для того чтобы при удалении обозначения секущей плоскости не исчезло и само сечение надо разрушить связь модели с чертежом. Для этого в Дереве построения (для его отображения Вид│Дерево построения) нажимаем правой кнопкой мыши на разрез А-А и во всплывшем меню → Разрушить вид (рис. 16). Видеоролик 11.exe

Рис. 16

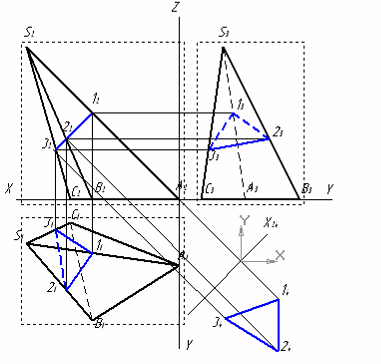

• Для соответствия нашего чертежа требованиям начертательной геометрии необходимо провести оси координат и дополнительную ось Х24. Ось проводится на расстоянии от проекции сечения равным координатам Y его точек, что соответствует проведению через начало координат, спроецированных вместе с сечением. Команды: Инструменты│Геометрия│Отрезки│

Перпендикулярный отрезок. Указываем линию связи

относительно, которой ось должны быть

перпендикулярна, и проводим отрезок стилем Тонкая.

Обозначаем оси (рис.17). Видеоролик 12.exe

Рис. 17

6. Заполнение основной надписи.

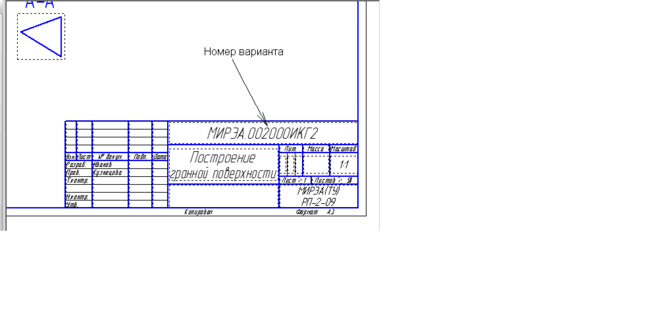

Завершаем выполнение чертежа заполнением основной надписи (рис.18). Для заполнения основной надписи активизируйте её двойным щелчком мыши. Признаком активности является появление в ней границ ячеек с учётом заданных отступов текста. Заполните следующие ячейки основной надписи:

- В поле Разраб. Введите свою фамилию.

- В ячейки Пров. и Утв. введите фамилии преподавателей, ведущих занятия.

- В поле Обозначение введите код документа.

- В поле Наименование изделия вставьте название листа.

- В поле Обозначение материала детали – пусто.

- В поле Наименование предприятия введите МИРЭА (ТУ) и номер группы.

- Нажмите кнопку Создать объект на Панели свойств. Видеоролик 13.exe

Рис. 18
