отчета.

Все линии на рисунках выполняются в соответствии с ГОСТом [б].

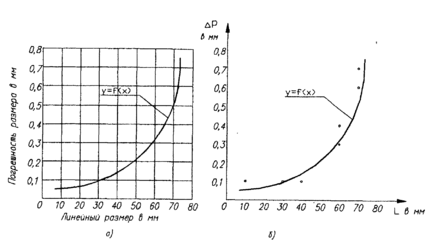

Примеры выполнения иллюстраций приведены на рис 6.2,а,б. График на рис 6.2,а - с размерной сеткой. Линии координатных осей графиков должны иметь толщину S/2 (1/2 мм), а линии размерной сетки - 1/3 мм.

6.3. Схемы

Условные обозначения (символы) в схемах алгоритмов, программ, данных и систем, а также правила выполнения схем, используемых для отображения различных видов задач обработки данных и средств их решения регламентируются требованиями ГОСТа [4]. На рис 6.3 представлены некоторые из наиболее часто встречающихся символов, используемых в документации по обработке данных:

41

Рис. 6.2

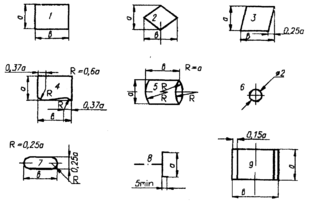

Графические изображения обязательных символов а=20; Ь=1,5а=30

Рис. 6.3

1. Процесс, характеризующий выполнение операции или группы операций, приводящее к изменению значения, формы или размещения информации или к определению, по которому из нескольких направлений потока следует двигаться.

42

2. Решение или функция переключательного типа, имеющая один вход и ряд альтернативных Выходов, один и только один из которых может быть активизирован после вычисления определенных условий.

3. Данные, носитель которых не определен.

4. Данные, представленные на носителе в виде бумажной ленты.

5. Данные, хранящиеся в запоминающем устройстве с прямым доступом.

6. Соединитель, отображающий выход в часть схемы и вход из другой части этой схемы , используется для обрыва линии и продолжения ее в другом месте.

7. Терминатор, отображающий выход во внешнюю среду и вход из внешней среды.

8. Комментарий используется для добавления описательных комментариев или пояснительных записей в целях объяснения или примечаний.

9. Предопределенный процесс, состоящий из одной или нескольких операций или шагов программы, которые определены в другом месте (в подпрограмме, модуле).

Основные правила применения символов заключаются в следующем:

1. Символ предусмотрен для графической идентификации функции, которую он отображает, независимо от текста внутри этого символа.

2. Символы в схеме должны быть расположены равномерно. Следует придерживаться разумной длины соединений и минимального числа длинных линий.

3. Фактически используемые символы должны сохранять форму символов, установленную ГОСТом [4]. Символы должны быть, по возможности, одного размера, и могут быть вычерчены в любой ориентации (предпочтительной является горизонтальная). Приведенные на рис 6.3 размеры имеют рекомендательный характер.

4. Минимальное количество текста, необходимого для понимания функции данного символа, следует помещать внутри данного символа или использовать символ комментария.

6.4. Формулы и математические изображения

Самые общие требования к написанию формул изложены в подразд. 3.2, где приводятся правила нумерации формул, написания пояснений к формулам и ссылки на ГОСТы.

Формулы должны нумероваться арабскими цифрами порядковой нумерацией в пределах всего отчета. Номер формулы заключается в круглые скобки и помещается в крайнее правое поле листа на уровне нижней строки формулы.

43

Обозначения символов в математических формулах определяются требованиями ГОСТа [7], в котором отражены правила написания прописных и строчных букв латинского и греческого алфавитов.

В экспликации (пояснении) значения символов и числовых коэффициентов должны приводиться непосредственно под формулой в той последовательности, в какой они поставлены в формуле. При этом значения каждого символа и каждого числового коэффициента следует давать с новой строки. Первую строку экспликации начинают со слова «где», двоеточие после него не ставят.

Пример:

Плотность каждого образца р, кг/м³ вычисляют по формуле:

p-m/V, (1)

где m- масса образца, кг;

V-объем образца, м³.

6.5. Некоторые рекомендации по выполнению плакатов

Плакатные изображения, которые необходимо представить комиссии для пояснения работы, должны удовлетворять определенным требованиям:

1. Плакаты должны сконцентрированно, но полно представлять все содержание работы, описанной в отчете.

2. Материал по плакатам следует располагать в соответствии с содержанием отчета. Плакаты нумеруются.

3. Графическое оформление плакатов должно соответствовать требованиям ГОСТов ЕСКД (они были указаны в разд.6 в рекомендациях по оформлению иллюстраций и формул):

а) обязательно соблюдение форматов для написания плакатов по ГОСТу [2] (рекомендуется формат А2 и, в крайнем случае, при избытке информации - А1. Оптимальные, но не обязательное число плакатов формата А2 - от 4 до 6);

б) каждый плакат (группа плакатов), освещающий определенный раздел работы, должен быть озаглавлен. Написание заголовков и другого текстового материала, в том числе и формул, должно соответствовать ГОСТу [8]. Следует обратить внимание на правильность написания букв, цифр и знаков, всех употребляемых шрифтов, толщин линий и расстояний между буквами и группами знаков и символов (для заголовков рекомендуются шрифты 20, 28, 40, а для текста - 14,20, 28);

в) для изображения на плакатах, в том числе на тех, где изображены графики, в нижнем правом углу должен быть проставлен и заполнен необходимым текстом штамп (основная надпись) по форме №1 (ГОСТ [9]).

44

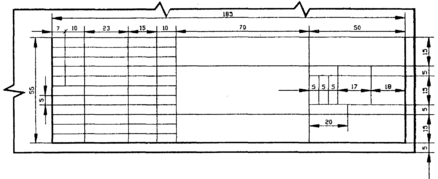

При написании текста штампа нужно соблюдать требования ГОСТа [7]. Образец заполнения штампа представлен на рис. 6.4.

4. Плакаты желательно выполнять на листах «ватмана» или белой плотной бумаги.

5. Все графики, чертежи и надписи рекомендуется делать тушью (плакатными перьями) и фломастером. При выполнении графиков и чертежей на автоматизированных графических устройствах (графопостроителях, координатографах, автоматических цифровых печатающих устройствах) допускаются отклонения от требований ГОСТов, вызванные особенностями используемых технических средств. (По возможности следует дополнять такие изображения стандартными.)

Рис. 6.4

7. ПЕРЕЧЕНЬ ОСНОВНЫХ МЕРОПРИЯТИЙ И ДОКУМЕНТОВ, СВЯЗАННЫХ С ВЫПОЛНЕНИЕМ ДИПЛОМНЫХ РАБОТ

Некоторые мероприятия, связанные с выполнением дипломных работ, оформлением отчетов по ним, представлением работ к защитам и собственно защитами, упоминались в различных разделах данного пособия.

В этом разделе все эти мероприятия сведены в единую табл.7.1, в которой упомянуты в основном те контрольные мероприятия , которые проводятся выпускающими кафедрами. Указаны сроки выполнения мероприятий и виды отчетности по ним.

45

Таблица 7.1

Мероприятия и документы, связанные с выполнением и защитами дипломных работ

Окончание табл.7.1

47

факультет «Прикладная математика» кафедра №___

ПРИЛОЖЕНИЕ 1

УТВЕРЖДАЮ Зав. кафедрой

« »

ЗАДАНИЕ на преддипломную практику студента специальности "Прикладная математика"

Ф.И.О.

группа

Общая часть задания №п. 1.
