Скорость горения u = 0,45*10^-4 P ^0,3м/с

КПД турбины принять в соответствии с прилагаемым графиком.

Согласовать диаметр шашки в соответствии с внутреннем диаметром камеры сгорания с точностью 5%

Задание №18

Провести гидрогазодинамический расчет водометного двигателя с газогенератором твердого топлива. При использовании высокотемпературного топлива и балластировки его продуктов сгорания водой..

Исходные данные :

Скорость движения аппарата 30 м/с.

Глубина движения 200 м.

Диаметр аппарата 0,324 м

Внутренний диаметр камеры сгорания 0,3 м.

Коэффициент гидродинамического сопротивления аппарата 0,16

Допустимая температура перед турбиной 1500 К

КПД насоса 0,85

КПД турбины 0,4

Газовая постоянная водяного пара R = 462 Дж/кг.К

Показатель адиабаты водяного пара к =1,33

Теплота парообразования воды Q=2,26.10**6 Дж/кг

Теплоемкость воды С =4186 Дж/кг

Теплоемкость водяного пара Сн2о =2039 Дж/кг

КПД насоса балластировки 0,8

.

Согласовать диаметр шашки в соответствии с внутреннем диаметром камеры сгорания с точностью 5%

Задание №19

Провести гидрогазодинамический расчет водометного двигателя с газогенератором твердого топлива. При использовании высокотемпературного топлива и балластировки его продуктов сгорания водой..

Исходные данные :

Скорость движения аппарата 30 м/с.

Глубина движения 200 м.

Диаметр аппарата 0,324 м

Внутренний диаметр камеры сгорания 0,3 м.

Коэффициент гидродинамического сопротивления аппарата 0,16

Допустимая температура перед турбиной 1200 К

КПД насоса 0,85

КПД турбины 0,4

Газовая постоянная водяного пара R = 462 Дж/кг.К

Показатель адиабаты водяного пара к =1,33

Теплота парообразования воды Q=2,26.10⁶ Дж/кг

Теплоемкость воды С =4186 Дж/кг

Теплоемкость водяного пара Сн2о =2039 Дж/кг

КПД насоса балластировки 0,8

.

Согласовать диаметр шашки в соответствии с внутреннем диаметром камеры сгорания с точностью 5%

Задание №20

Провести гидрогазодинамический расчет водометного двигателя с газогенератором твердого топлива. Используя лопастную систему насоса ОД-1 выбрать режим работы насоса при кавитационном коэффициенте С=2000.

Исходные данные :

Скорость движения аппарата 30 м/с.

Глубина движения 200 м.

Диаметр аппарата 0,324 м

Внутренний диаметр камеры сгорания 0,3 м.

Коэффициент гидродинамического сопротивления аппарата 0,16

Использовать твердое топливо с параметрами

Плотность топлива 150 кг/м3

Температура газа 1550 К

Показатель адиабаты 1.22

Газовая постоянная 400 Дж/кг.К

Скорость горения u = 0,45 10 ^-4P ^0,3 м/с

КПД турбины принять в соответствии с прилагаемым графиком.

Согласовать диаметр шашки в соответствии с внутреннем диаметром камеры сгорания с точностью 5%

Задание №21

Провести гидрогазодинамический расчет водометного двигателя с газогенератором твердого топлива. Используя лопастную систему насоса ОД-1 выбрать режим работы насоса при максимальном КПД .

Исходные данные :

Скорость движения аппарата 30 м/с.

Глубина движения 200 м.

Диаметр аппарата 0,324 м

Внутренний диаметр камеры сгорания 0,3 м.

Коэффициент гидродинамического сопротивления аппарата 0,16

Использовать твердое топливо с параметрами

Плотность топлива 150 кг/м3

Температура газа 1550 К

Показатель адиабаты !.22

Газовая постоянная 400 Дж/кг.К

Скорость горения u = 0,45*10 P м/с

КПД турбины принять в соответствии с прилагаемым графиком.

Согласовать диаметр шашки в соответствии с внутреннем диаметром камеры сгорания с точностью 5%

Задание №22

Провести газодинамический расчет газотурбинной установки с силовой турбиной при исходных данных:

Условия работы: наземная установка

Мощность силовой турбины 10 МВт

Максимальная температура цикла 1456 К

Степень повышения давления в компрессоре 19,52

Теплотворная способность топлива 5040 кДж/кг

Принять:

- давление перед соплом отличается от атмосферного на 0,1 10⁵ Па

-КПД компрессора 0,85

- КПД турбины газогенератора 0,87

КПЛ силовой турбины 0,9

Коэффициент полноты сгорания 0,97

Провести газодинамический расчет двухконтурного турбореактивного двигателя с общим соплом при следующих параметрах

Режим крейсерский

Высота 11000 м

Скорость Мп=0,8

Тяга 32000 Н

Степень двухконтурности 4,5

Пк вентилятора 1,69

Пк суммарная 34,7

Температура газа перед турбиной 1600 К

Отбор воздуха на охлаждение турбины после компрессора 0,1

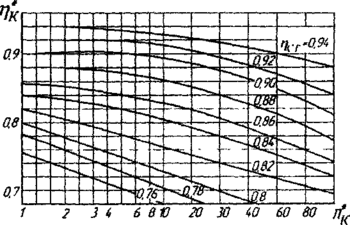

Принять коэффициенты потерь в отдельных элементах в соответствии с рекомендациями, имеющимися в литературе. Указать источники этих данных.

Определить диаметр вентилятора, приняв втулочное отношение равным 0.3 и коэффициент входной скорости 0,35

Рассчитать Суд

Провести газодинамический расчет одноконтурного турбореактивного двигателя с форсажной камерой при следующих параметрах

Режим взлетный

Тяга 83000 Н

Пк 21,0

Температура газа перед турбиной 1385 К

Температура в форсажной камере 2000 К

Принять коэффициенты потерь в отдельных элементах в соответствии с рекомендациями, имеющимися в литературе. Указать источники этих данных.

Определить диаметр вентилятора, приняв втулочное отношение равным 0.3 и коэффициент входной скорости 0,35

Рассчитать Суд

Составить таблицу параметров на выходе из каждого элемента

Задание №25

Провести газодинамический расчет турбовинтового двигателя при следующих параметрах

Режим взлетный

Мощность двигателя 2400 л.с.

Пк компрессора 10

Температура газа перед турбиной 1300 К

Принять коэффициенты потерь в отдельных элементах в соответствии с рекомендациями, имеющимися в литературе. Указать источники этих данных.

Определить диаметр компрессора, приняв втулочное отношение равным 0.3 и коэффициент входной скорости 0,35

Рассчитать Суд

Принятьдавление перед соплом отличается от атмосферного на ).1 10⁵ Па

Экзамен (7 семестр).doc

Промежуточная аттестация №2

Экзамен (9 семестр)

Семестр: 9

Вид контроля: Э

Вопросы:

Экзаменационный билет № 1

ВОПРОСЫ:

1 Аэродинамическое согласование ЭСУ по выходному устройству

2. Особенности, область применения, структурная схема, блок-схема алгоритма расчета характеристик турбореактивного двухконтурного трехвального двигателя

Экзаменационный билет № 2

ВОПРОСЫ:

1 Дозвуковое входное устройство. Режимы работы дозвукового входного устройства. Подсасывающая сила и дополнительное сопротивление. Внешнее сопротивление входного устройства.

2. Особенности, область применения, структурная схема, блок-схема алгоритма гидрогазодинамического расчета ЖРД. без дожигания продуктов газогенерации

Экзаменационный билет № 3

ВОПРОСЫ:

1 Расчетные и нерасчетные режимы работы сужающегося сопла

2. Особенности, область применения, структурная схема, блок-схема алгоритма расчета характеристик Энергетической установки полузамкнутого цикла

Экзаменационный билет № 4

ВОПРОСЫ:

1 Камера сгорания. Требования, предъявляемые к камерам сгорания. Уравнение энергии для камеры сгорания. Коэффициент избытка воздуха. Теплотворная способность топлива и топливно-воздушной смеси

2. Особенности, область применения, структурная схема, блок-схема алгоритма расчета характеристик турборакетного двигателя с газогенератором на жидком топливе со смешением потоков

Экзаменационный билет № 5

ВОПРОСЫ:

1 Сверхзвуковое входное устройство внешнего сжатия. Режимы работы.

2. Особенности, область применения, структурная схема «пароводородного» ракетно-турбинного двигателя редукторной схемы.

Экзаменационный билет № 6

ВОПРОСЫ:

1. Насос. Параметры, характеризующие работу насоса. Коэффициент быстроходности. Потери в насосах. Кавитация в насосах. Обобщенная характеристика насоса

2. Особенности, область применения, структурная схема турбоводометного двигателя с газогенератором на жидком топливе с балластировкой продуктов реакции водой

Экзаменационный билет № 7

ВОПРОСЫ:

1. Входные устройства их назначение и требования к ним. Изменение параметров во входном устройстве. Основные параметры режима работы и критерии эффективности. Степень повышения давления во входном устройстве

2. Особенности, область применения, структурная схема двигателя с газогенератором на гидрореагирующем горючем.

ВОПРОСЫ:

1.Расчетные и нерасчетные режимы работы сверхзвукового сопла..

2. Особенности, область применения, структурная схема гидрореактивного двигателя на гидрореагирующем горючем. ________________________________________________

Экзаменационный билет № 9

ВОПРОСЫ:

1. Сверхзвуковое входное устройство смешанного сжатия. Режимы работы. Помпаж и зуд

2. Особенности, область применения, структурная схема турбовинтового двигателя.

Экзаменационный билет № 10

ВОПРОСЫ:

1. Входное устройство для небольших сверхзвуковых скоростей полета. Режимы работы.

2. Особенности, область применения, структурная схема турбоводометного двигателя с газогенератором на твердом топливе и балластировкой водой продуктов реакции и затурбинным эжектором.

Экзаменационный билет № 11

ВОПРОСЫ:

1. Назначение, принцип и требования, предъявляемые к компрессору. Основные элементы осевого компрессора. Показатели, характеризующие работу компрессора. Уравнение теплосодержания.

2. Особенности, область применения, структурная схема турбовинтового двигателя.

Экзаменационный билет № 12

ВОПРОСЫ:

1. Треугольники скоростей и силы, действующие в решетке профилей осевого компрессора. Причины помпажа компрессора. Работа компрессора и ее изображение в Р-V и T-S координатах.

2. Особенности, область применения, структурная схема ракетно-турбинного двигателя редукторной схемы с раздельными контурами.

Экзаменационный билет № 13

ВОПРОСЫ:

1. Организация процесса сгорания. Параметры оценки эффективности камеры сгорания _г и σ_кс. Теплонапряженность камеры сгорания. Диапазон устойчивой работы.

2. Особенности, область применения, структурная схема ЖРД с вытеснительной подачей.

Экзаменационный билет № 14

ВОПРОСЫ:

1. Назначения газовых турбин и требования, предъявляемые к ним. Уравнение теплосодержания. Работа, развиваемая турбиной и ее изображение в Р-V и T-S координатах.

2. Особенности, область применения, структурная турбореактивного двигателя, с задним расположением вентилятора.

Экзаменационный билет № 15

ВОПРОСЫ:

1. Треугольники скоростей для турбины. Активная и реактивная турбина и оптимальные соотношения для них. Адиабатический теплоперепад и адиабатическая скорость. Характеристики турбины.

2. Особенности, область применения, структурная схема Трехвального турбовинтового двигателя с двухкаскадным компрессором и свободной турбиной.

Экзаменационный билет № 16

ВОПРОСЫ:

1. Назначение выходных устройств. Параметры, характеризующие работу сопла. Потери в сопле. Регулирование сопла.

2. Особенности, область применения, структурная схема винтовой двигательной установки с замкнутым контуром

Экзаменационный билет № 17

ВОПРОСЫ:

1. Аэродинамическое согласование по выходному устройству.

2. Особенности, область применения, структурная схема двухконтурного двигателя с форсажной камерой.

Вопросы к экзамену ЭСС ДЛА.doc
