Размещение оборудования в цехе должно строго отвечать разработанному или типовому технологическому процессу; каждый станок и рабочее место устанавливаются в порядке последовательности выполнения технологических операций, операций контроля и сдачи изделия или деталей

Компоновка площадей при крупносерийном и массовом производствах поковок. Создают комплексные поточные механизированные или автоматические линии. При этом оборудование устанавливают в той последовательности, которая необходима по принятому технологическому процессу

Вспомогательные отделения следует располагать так, чтобы они не нарушали поточности изготовления поковок в производственных отделениях.

В многопролетных зданиях вспомогательные отделения следует размещать в самостоятельном пролете или на части длины крайнего пролета. При этом надо стремиться к тому, чтобы эти отделения были как можно ближе расположены к тем участкам цеха, с которыми они связаны в процессе работы.

Служебно-бытовые помещения следует располагать так, чтобы:

• при выходе из них не проходил в непосредственной близости железнодорожный путь, пересекающий путь, по которому движутся люди;

• была обеспечена возможность дальнейшего расширения кузнечного цеха без сноса служебно-бытовых помещений,

• расстояние от служебно-бытовых помещений до самых дальних производственных и вспомогательных отделений не превышало 200 м.

Обычно служебно-бытовые помещения располагают в торце здания механического цеха.

Когда длина кузнечного цеха превышает 200 м, служебно-бытовые помещения целесообразно размещать с двух его сторон или в отдельном здании.

Планировка оборудования цеха механической обработки металлов.

Состав производственных отделений и участков механических цехов определяется характером изготовляемых изделий, технологическим процессом, объемом и организацией производства.

Основным принципом при составлении плана расположения оборудования в цехе является обеспечение прямоточного движения детали в процессе их обработки в соответствии с технологическим процессом.

Металлорежущие станки участков могут быть расположены одним из двух способов: по типам оборудования или по ходу технологического процесса, т.е. в порядке выполнения операции.

По типам оборудования станки располагаются только в небольших цехах единичного и мелкосерийного производства при малых массах и габаритах обрабатываемых деталей, а также для обработки отдельных деталей в серийном производстве. В этих случаях создаются участки однородных станков: токарных, сверлильных, фрезерных, шлифовальных и т.д.

По ходу технологического процесса располагают станки в цехах массового и серийного производства.

При размещении станков руководствуются следующими правилами:

1. Участки, занятые станками, должны быть наиболее короткими. В машиностроении длина участков составляет 40-80 м. Зоны заготовок и готовых деталей включаются в длину участка.

2. Технологические линии могут располагаться как вдоль пролетов, так и поперек их.

3. Станки вдоль участка могут быть расположены в два, три и более рядов. При расположении станков в два ряда между ними оставляется проход для транспорта. При трехрядном расположении станков могут быть два (рис. 16.1а) или один проход (рис. 16.1б). В последнем случае продольный проход образуется между одинарными и сдвоенными рядами станков. При расположении станков в четыре ряда вдоль участка устраивают два прохода: у колонн станки располагают в один ряд, а сдвоенный ряд – посредине (рис. 1.1в).

4. Станки могут располагаться по отношению к проезду вдоль поперек (рис. 1.2) и под углом (рис. 1.3 и 1.4а). Наиболее удобное расположение – вдоль проезда и при обращении станков к проезду фронтом. Станки для прутковой работы располагают загрузочной стороной к проезду, а другие станки так, чтобы сторона с приводом была обращена к стене или колоннам. Станки для прутковой работы могут быть также размещены в шахматном порядке (рис. 1.4б).

5. Станки по отношению друг к другу могут располагаться фронтом, «в затылок» и тыльными сторонами (рис. 1.5).

6. Крупные станки не должны стоять у окон, так как это приводит к затемнению цеха.

Рис. 1.1.

Рис. 1.2 Рис.1.3 Рис.1.4.

Рис. 1.5.

Рис. 1.6.

Рис.1.7.

Таблица 1.3 Нормы расстояний между станками и от станков до стен и колонн зданий (рис. 1.5)

Таблица 1.4 Нормы ширины магистральных проездов в механических и сборочных цехах.

При определении расстояний между станками, от станков до стен и колонн задания (табл. 1.3) нужно учитывать следующее:

 расстояния берутся от наружных габаритных размеров станков, включающих крайние положения движущихся частей, открывающихся дверок и постоянных ограждений станков.

 для тяжелых и уникальных станков (габаритом свыше 16000 6000 мм) необходимые расстояния устанавливаются применительно к каждому конкретному случаю.

 при установке станков на индивидуальные фундаменты расстояние станков от колонн, стен и между станками принимаются с учетом конфигурации и глубины фундаментов станков, колонн и стен.

 при разных размерах двух рядом стоящих станков расстояние между ними принимается по большему из этих станков.

 при монтаже станки устанавливают в линию по выступающим деталям, что не только эстетично, но и целесообразно. При такой планировке облегчается уборка помещения, вывоз любого станка с участка, а также доступ к станкам для обслуживания.

В поточных линиях станки также могут устанавливаться в один ряд (рис.1.6а) или в два ряда (рис. 1.6б); в последнем случае деталь в процессе обработки переходит с одного ряда на другой. Поточная линия может быть и с двумя параллельными потоками деталей (рис. 1.6в). При обработке деталей с большим количеством операций поточной линии придают зигзагообразную форму с тем, чтобы длина каждого участка должна быть равна длине других участков, т.е. равнялась 40 – 80 м., и чтобы выход готовых деталей был в том же направлении, что и для других поточных линий (рис. 1.6г). Цифры на рисунках указывают последовательность прохождения детали через станки линии.

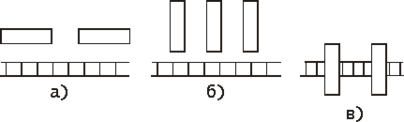

Станки в потолочных линиях с применением рольгангов или других конвейеров могут устанавливаться относительно них параллельно или перпендикулярно (рис. 1.7б); они могут быть и встроены в линию рольганга или конвейера (рис. 1.7г).

Организация транспортирования изделий на участке и уборке стружки.

В процессе производства в цехах предприятия регулярно перемещается большое количество сырья, материала, топлива, полуфабрикатов, инструментов и готовой продукции.

Доставка этих грузов предприятия, перемещения их внутри предприятия является функциями промышленного транспорта, который делится на межцеховой и внутрицеховой. Выбор транспортных средств должен соответствовать объему и характеру грузопотока и учитывать расстояния перевозок, габариты и свойства перевозимых грузов. Доставка заготовок на данный проектируемый участок осуществляется с помощью электрокары. В качестве тары применяют стандартные прямоугольные банки, для перемещений детали между операциями используют железные тележки на колесиках.

При размещении станков в линии необходимо предусмотреть кратчайшие пути движения каждой детали в процессе обработки.

Зигзагообразное движение деталей в пределах данного пролета из одного ряда станков в другой вполне допустимо, т. к. кран или тележка, двигаясь в одном направлении, имеет возможность доставлять детали к станкам одного и другого ряда без всяких затруднений.

Размеры главных проездов на участке и проходов между рядами станков предназначены для транспортных средств движения людей и определяются в соответствии с габаритами применяемых транспортных средств, санитарно-гигиеническими нормами и нормами техники безопасности. Второстепенные проходы между станками служат для прохода людей к станкам.

На участке предусмотрены контейнеры для сбора стружки: под черную и под цветную стружку.

Уборка стружки со станка ведется в течение смены рабочим в специально-предусмотренные небольшие контейнера и периодически уводится в общие контейнера участка. Стружка после уборки оборудования в конце смены также увозятся контейнера с участка. По мере заполнения контейнеров участка стружкой их убирают карами с подъемными устройствами и заменяют на

пустые. Стружка централизовано утилизируется на единый общезаводской склад.

Организация рабочего места станочника.

При проектировании производственных процессов и разработке плана расположения оборудования и рабочих мест в цехе необходимо иметь ввиду основные положения научной организации труда и технической этики, выпол­нение которых способствует созданию наиболее благоприятных условий для ра­ботающих и повышению производительности труда.

Внешней планировкой рабочего места является размещение основного оборудования, оснастки, подъемно-транспортных средств, приспособлений, за­готовок и готовых деталей.

Под рабочим местом понимается организационная зона производст­венной площади, предназначенной для выполнения определенных работ и ос­нащенная необходимыми материально-техническими средствами труда, обору­дованием.

При любой форме организации работы для наилучшего использования оборудования и достижения наибольшей производительности труда необходимо, кроме всех технических возможностей станка, инструмента и приспособления, предусмотреть рациональную организацию рабочего места, обеспечивающего непрерывность работы станка. Для этого нужно устранить потери времени и за­держки, вызываемыми лишними движениями и хождением несвоевременной подачи материала, неудобным расположением заготовок, инструмента на рабо­чем месте.

Рациональная организация рабочего места предусматривает необходи­мую предварительную подготовку работы и рабочего места, своевременное и четкое обслуживание его в процессе работы и наиболее совершенную планиров­ку.

В механических цехах серийного производства на рабочем месте токаря хранится много различного инструмента и приспособлений. Для хране­ния используют инструментальную тумбочку с планшетом и приемным столи­ком, на верхней полке которого устанавливают тару с заготовками, а на нижней хранятся приспособления и необходимый инструмент. Имеется деревянная ре­шетка под ноги рабочего. В тумбочке имеется два отделения соответственно для хранения инструмента рабочего, работающего в первую и вторую смену.

Организация инструментального хозяйства.

Задачами инструментальной службы цеха являются: полное и своевременное обеспечение рабочих мест цеха нужным и качественным инструментом; устранение простоев рабочих из-за несвоевременного обеспечения инструментом; освобождение основных рабочих от работ по заточке и ремонту инструмента; своевременный ремонт и организация работ по восстановлению отработанного инструмента.

В крупных цехах инструментальным хозяйством руководит заведующий инструментальным бюро. В состав бюро входят: плановая группа, инструментально-раздаточная кладовая (ИРК), мастерские по ремонту и заточке инструмента. В небольших цехах руководство работой по обеспечению инструментом осуществляет техник по инструменту, который входит в состав тех. бюро.

Основная часть работы по организации инструментального хозяйства цеха сосредотачивается в ИРК, которая подчиняется заведующему инструментальным бюро или технику по инструменту. ИРК предназначено для хранения запасов инструмента, выдачи инструмента на рабочие места, проверки и сортировки его после работы, учета наличия, пополнения запасов, передача инструмента на перезаточку и ремонт, списание отработанного инструмента.
