В настоящее время в ИКАО разработаны требуемые навигационные характеристики (RNP), которые определяют требования, предъявляемые к точности выдерживания навигационных параметров в пределах конкретного воздушного пространства. Этот показатель не связан с конкретным видом навигационного оборудования, что придаёт ему общий характер и делает применимым и для спутниковых навигационных систем. Значение RNP определяется величиной удержания, которая характеризует размер области с центром в точке заданного местоположения ВС, в пределах которой оно будет находиться в течение 95% полётного времени (рис. 2.1) [5].

Рис. 2.1. Область RNP

Величина удержания выражается в морских милях. Для упрощения использования RNP при планировании воздушного пространства, эллиптическая форма этой области заменяется круговой. Поэтому, например, тип RNP 1 означает, что в произвольный момент времени с вероятностью 0.95 воздушное судно должно находиться в радиусе одной морской мили от точки, указанной органом воздушного движения.

Типы RNP определяют минимальную точность выдерживания навигационных характеристик в данной области воздушного пространства. Они устанавливаются с учетом точности бортового навигационного оборудования, а также погрешностей пилотирования.

В целях обеспечения требуемого уровня точности на различных этапах полета разработаны следующие типы RNP: маршрутные и аэродромные.

К примеру, в условиях полёта по маршруту, где плотность движения не столь велика, значение RNP будет находиться в пределах от 20 до 1,а при маневрировании в районе аэродрома в условиях захода на посадку от 0.5 до 0.3.

Маршрутные типы RNP представлены в табл. 2.2. [1].

Таблица 2.2

Маршрутные типы RNP

Тип RNP 1 предусматривается для обеспечения наиболее эффективных полетов по маршрутам ОВД в результате использования наиболее точной информации о МВС, а также для применения метода зональной навигации, позволяющего получить наибольшую гибкость при организации маршрутов, изменении маршрутов и осуществлении в реальном времени необходимых корректировок в соответствии с потребностями структуры воздушного пространства. Этот тип RNP предусматривает наиболее эффективное обеспечение полетов, использование правил полетов и организации воздушного пространства при переходе из района аэродрома к полету по маршруту ОВД и в обратном порядке, т.е. при выполнении SID и STAR.

Тип RNP 4 предназначается для маршрутов ОВД основанных на ограниченном расстоянии между навигационными средствами. Этот тип RNP обычно используется в воздушном пространстве, расположенном над континентом. Данный тип RNP предусматривается для сокращения минимума бокового и продольного эшелонирования и повышения эксплуатационной эффективности в океаническом воздушном пространстве и районах, где возможности использования наземных навигационных средств ограничены.

Тип RNP 10 обеспечивает сокращенные минимумы бокового и продольного эшелонирования и повышает эксплуатационную эффективность в океаническом воздушном пространстве и отдельных районах, где возможности аэронавигационных средств ограничены.

Тип RNP 12.6 обеспечивает ограниченную оптимизацию маршрутов в районах с пониженным уровнем обеспечения навигационными средствами.

Тип RNP 20 характеризует минимальные возможности по точности определения МВС, которые считаются приемлемыми для обеспечения полетов по маршрутам ОВД любым ВС в любом контролируемом воздушном пространстве в любое время.

Анализ предложенных ИКАО типов RNP показывает, что для обеспечения возможности продолжения использования имеющегося навигационного оборудования без изменения, существующей структуры маршрутов ОВД в некоторых районах или регионах, может быть установлено значение RNP 5 (9.3 км). Доказательством этого является внедрение метода зональной навигации с типом RNP5 (B-RNAV) в Европейском регионе в 1998 г.

Аэродромные типы RNP представлены в табл. 2.3 [6].

Таблица 2.3

Типы RNP при маневрировании в районе аэродрома

*) По данным [7].

Примечания:

1) Для осуществления планируемой операции на самой низкой высоте над поро­гом ВПП требуется 95% значения ошибки определения местоположения с помощью GNSS.

2) Требования к точности и задержке срабатывания сигнализации включают номинальные эксплуатационные характеристики безотказного приемника.

Применение СНС на этапе захода на посадку позволит в комплексе с системой функционального дополнения широкой зоны действия (WAAS) повысить свою точность до субметровой и, как следствие, обеспечить выполнение неточного захода на посадку (без наведения по глиссаде).

Использование СНС на этапе захода на посадку в комплексе с системой функционального дополнения с ограниченной зоной действия (LAAS) позволит повысить её точность до сантиметровой и обеспечить выполнение точного захода на посадку (с наведением по глиссаде).

Существующая система организации воздушного движения основана на концепции заранее определенного разведения маршрутов. Такая система гарантирует безопасность полетов за счет снижения пропускной способности. Применение СНС позволит изменить существующую структуру маршрутов путем сокращения норм (минимумов) эшелонирования. Это приведет к увеличению пропускной способности мировой транспортной системы, повышению ее эффективности и рентабельности вследствие оптимизации маршрутов. Первые шаги в этом направлении уже сделаны. Например, во-первых, ширина маршрутов (треков) в районе Тихого Океана для ВС, оснащенных оборудованием СНС, изменена с 60 м. миль (111 км) до 30 м. миль (55.5 км). Во вторых, с 1997 г. введено сокращенное вертикальное эшелонирование в районе Северной Атлантики с 600 м (2000 фут) до 300 м (1000 фут) между эшелонами полета 290 (8840м) и 410 (12500м). В Европейском регионе поэтапное введение норм сокращенного вертикального эшелонирования, между указанными выше эшелонами, началось с 2001г.

СНС и новые возможности технологий в области систем связи, навигации и наблюдения позволят в будущем осуществить идею свободного полета. Идея свободного полета означает оптимизацию маршрута в динамике полета в любой данный момент времени на основе знания точного местоположения ВС и вектора скорости в данном регионе. В этом случае план полета становится простым предварительным заявлением о намерениях.

Эта идея является конечной целью будущей системы воздушной навигации.

В свободном полете бортовые системы ВС рассчитывают и передают диспетчерским службам организации воздушного движения информацию о местоположении и краткосрочных намерениях. Диспетчерские службы выполняют мониторинг удовлетворительного разделения воздушных судов и вмешиваются кратковременно в процесс полета при наличии угрозы опасного сближения или столкновения.

Таким образом, спутниковые навигационные системы рассматриваются как необходимый инструмент для полетов по маршруту, выполнения неточных заходов на посадку, разведения воздушных судов в воздушном пространстве, оптимизации маршрутов и осуществлении идеи свободного полета.

Контрольные вопросы

1. Какие СНС входят в состав GNSS?

2. Какая конфигурация расположения спутников в системах GPS и ГЛОНАСС?

3. Из каких основных сегментов состоит спутниковая навигационная система?

4. Каким величинам соответствуют точностные характеристики GPS и ГЛОНАСС?

5. В каком случае Министерство обороны США может воспользоваться своим контролем над GPS?

6. Как расшифровывается аббревиатура RNP?

7. Каким величинам соответствуют маршрутные и аэродромные типы RNP?

8. Какая система функционального дополнения, совместно с СНС, позволит обеспечить выполнение точного захода на посадку?

9. Каким образом применение СНС позволит изменить существующую структуру маршрутов?

10. Что означает идея свободного полета?

1. СИСТЕМЫ КООРДИНАТ

1. Системы координат, используемые в геодезии

В геодезии используется три системы координат:

• местная;

• геоцентрическая (привязанная к Земле);

• эллипсоидальная.

В отдельных странах применяются при обработке геодезических измерений эллипсоиды, выведенные по результатам геодезических работ охватывающих территорию данной страны или нескольких стран. Такие “рабочие” эллипсоиды называются референц-эллипсоидами. Система координат, определяемая на таком эллипсоиде, называется местной.

Референц-эллипсоид отличается от общего земного эллипсоида размерами, и центр его не совпадает с центром Земли. Вследствие несовпадения центров референц-эллипсоидов и реальной Земли малая ось референц-эллипсоида не совпадает с осью вращения Земли (рис. 3.1).

Местный

эллипсоид

Глобальный

эллипсоид

Рис.3.1. Различия между общеземным эллипсоидом

и референц-эллипсоидом

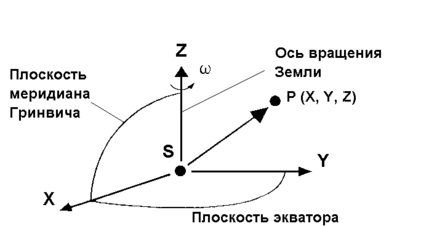

В качестве основной земной системы координат принята геоцентрическая, привязанная к Земле, пространственная прямоугольная система (X, Y, Z), началом которой является центр массы Земли S (геоцентр, т.е. центр массы, включая массу атмосферы) (рис. 3.2). Ось Z совпадет с осью вращения Земли.

Рис. 3.2. Геоцентрическая прямоугольная система координат (X, Y, Z)

Геоцентрическая система координат используется при определении места воздушного судна при решении соответствующей системы уравнений. Поверхность Земли можно достаточно точно аппроксимировать эллипсоидом вращения со сплюснутыми полюсами. При этом величина отклонений поверхности эллипсоида по высоте от геоида не превышает 100 м.

Эллипсоид вращения получается при вращении меридианного эллипса вокруг его малой оси. Поэтому форма эллипсоида описывается двумя геометрическими параметрами: большой полуосью a и малой полуосью b. Обычно b заменяют параметром сжатия (сплюснутости) эллипсоида:

Для пространственного определения положения точки на физической поверхности Земли (или в пространстве) по отношению к эллипсоиду вращения используют геодезические координаты: φ - широта и λ – долгота, h - высота от поверхности эллипсоида. Высота h над эллипсоидом измеряется вдоль нормали (перпендикуляра) к его поверхности (рис. 3.3).
