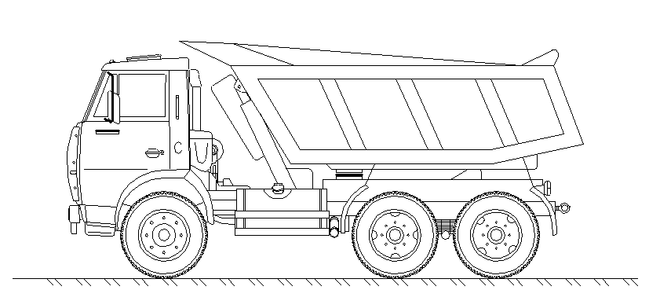

Технические характеристики КамАЗ-65115.
КамАЗ-65115
| Наименование | Ед.изм. | Значение |
| 1.Грузоподъемность | т | 15 |
| 2.Собственная масса | т | 13,5 |
| 3.Полная длина | м | 7,2 |
| 4.Ширина | м | 2,7 |
| 5.Высота | м | 3,2 |
| 6.Погрузочная высота | м | 2,3 |
| 7.Мощность двигателя | л.с. | 320 |
| 8.Объем кузова | м3 | 15 |
| 9.Радиус разворота | м | 9,5 |
ПРИЛОЖЕНИЕ В

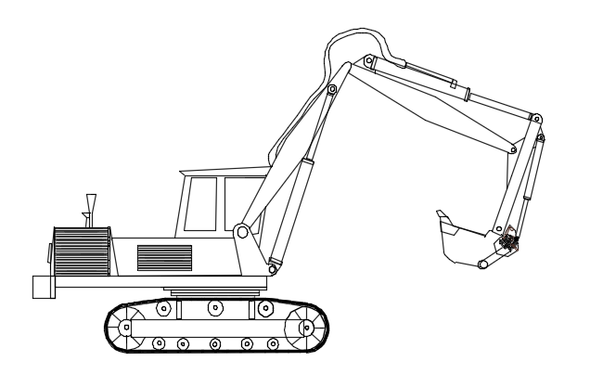

Технические характеристики экскаватора ЭО-4121.
Общие характеристики экскаватора:
-
длина без ковша – 4900 мм;
-
ширина – 2900 мм;
-
высота – 3060 мм;
-
масса с лопатой – 23500 кг;
-
скорость передвижения – 2,5 км/час.
Параметры ковша модели:
-
емкость – 0,65-1,5 кубометра;
-
радиус копания – 9200 мм;
-
глубина копания – 5800 мм;
-
высота загрузки – 5000 мм.
ПРИЛОЖЕНИЕ Г

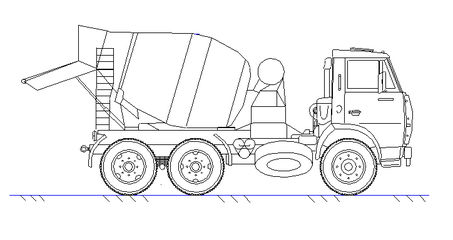

Технические характеристики автобетоносмесителя СБ – 92 Б.
Автобетоносмеситель СБ – 92 Б
| Наименование | Ед.изм. | Значение |
| Марка базового автомобиля |
| КамАЗ |
| Масса технологического оборудования | кг | 3650 |
| Вместимость барабана | куб.м. | 6,1 |
| Объем изготовляемой смеси | куб.м. | 4 |
| Высота загрузки материалов | мм | 3520 |
| Угол наклона барабана | град | 15 |
| Частота вращения барабана | об/мин |
|
| - при загрузке и перемешивании |
| 9-14,5 |
| - при разгрузке |
| 6,5-10,1 |
| Габаритные размеры: |
м |
|
| - длина | 8,03 | |
| - ширина | 2,65 | |
| - высота | 3,52 | |
| Время перемешивания | мин | 20 |
СПИСОК ЧЕРТЕЖЕЙ
ЛИСТ 1 – Фасад моста, план моста, оценка технического состояния;
ЛИСТ 2 –Общий вид опоры №2, опоры №5, диаграмма грузоподьемности;
ЛИСТ 3 –Варианты реконструкции моста №1, №2;
ЛИСТ 4 – Разработка проекта цементации береговой и промежуточных опор;
ЛИСТ 5 – Разработка железобетонной рубашки опор №2, №4;
ЛИСТ 6 – Стадии производства работ по цементации промежуточной опоры;
ЛИСТ 7 - Стадии производства работ по цементации береговой опоры;
ЛИСТ 8 – Стадии производства работ по сооружению железобетонной рубашки на промежуточной опоре;
ЛИСТ 9 – Стадии производства работ по сооружению железобетонной рубашки на береговой опоре;
ЛИСТ 10 – Производства работ в «окно» по устройству железобетонного короба удлинения устоя;
ЛИСТ 11 – План строительной площадки;
