Рисунок Е.1 – Кран ДЭК-631
Грузоподъемность | 63т |
| Грузовой момент | 321тм |
| Длина стрелы: | |
Основная | 18м |
Максимальная | 42м |
| Максимальная высота подъема стрелы 40 м | 40м |
| Полная масса крана с основной стрелой | 83,5т |
| Глубина опускания | 21,8 |
| Вылет максимальный (основной) стрелы (16 м) | 34,5м |
Приложение Ж

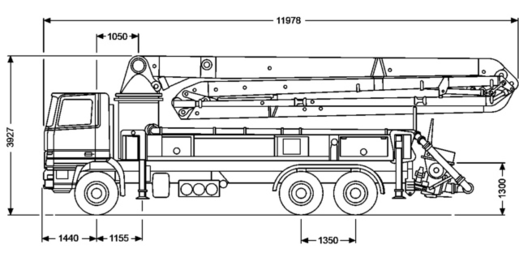

Схема автобетононасоса “Schwing 24 Х”представлена на рис. П.Ж 1
Рисунок Ж.1 – Автобетононасос “Schwing 24 Х”
Таблица П. Ж 1 - Технические характеристики автобетононасоса “Schwing 24 Х”
Батарея насоса | | Р2020/р2023/p2023 |
| Гидравлический привод | л/мин | 320/380/450 |
| Производительность | м3 | 51-90*/96/114 |
Давление | бар | 126-70*/85/85 |
Число ходов поршня | мин | 14-24*/19/23 |
Диаметр поршня | | 200/230/230 |
Длина хода поршня | | 2000/2000/2000 |
| Мачта | | |
| Высота подачи | м | 23,5 |
| Дальность подачи | м | 19,5 |
| Длина концевого шланга | м | 3 |
| Количество секций | шт | 4 |
| Диаметр бетоновода | мм | 125 |
| Ширина передних опор | м | 4,69 |
| Ширина задних опор | м | 2,24 |
Приложение з

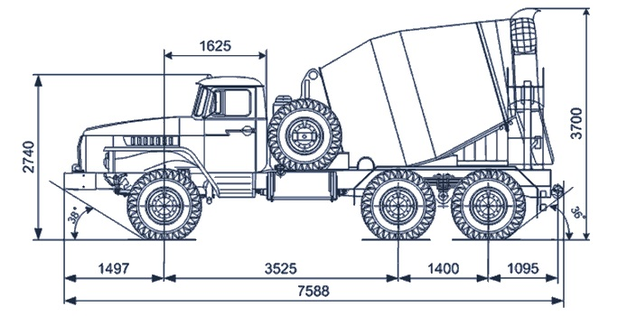

Схема автобетоносмесителя СБ-92-А представлена на рис. П.З 1
Рисунок З.1 – Автобетоносмеситель СБ-92-А
Таблица П. Д 1 - Технические характеристики крана ДЭК-251
| Емкость бака для воды, л | 400 |
| Объем смесительного барабана, куб.м | 5 |
| Максимальный объем бетонной смеси, куб.м | 5 |
| Частота вращения барабана, об/мин | 6,5 - 12 |
| Высота выгрузки, м | 0,5 - 2,2 |
| Привод барабана | Механический от автономного двигателя |
Приложение И

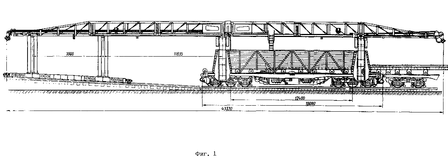

Схема путеукладочного крана УК-25/9-18 представлена на рис. П.И 1
Рисунок З.1 – Путеукладочный кран УК-25/9-18
Таблица П. И 1 - Технические характеристики путеукладочного крана УК-25/9-18
| Параметры | УК-25/9-18 |
| Производительность, м/час:с деревянными шпаламис железобетонными шпалами | 1000 750 |
| Грузоподъёмность платформы, т | 40 |
| Грузовая лебёдка:грузоподъёмность, тскорость подъёма груза, м/смощность двигателя, кВт | 18 0,2 32 |
| Тяговая лебёдка:мощность, кВтскорость перемещения груза, м/с | 23 1,5 |
| Лебёдка передвижения пакетов:скорость каната, м/стяговое усилие на канате, кНмощность двигателя, кВт | 0,4 29,4 12 |
| Скорость передвижения, макс.:крана в рабочем режиме, км/часпри отключенных тяговых двигателях в составе поезда, км/час | 20 80 |
| Максимальная сила тяги, кН | 63 |
| Масса, т | 102 |
ПРИЛОЖЕНИЕ К
Схема бульдозера Komatsu D155 представлена на рис. П.К 1
Таблица П. ИК1 - Технические характеристики бульдозера Komatsu D155
Объем отвала | м3 | 8,8 |
| Ширина отвала | м | 3,955 |
| Высота отвала | м | 1,720 |
Максимальная высота подъема отвала | мм | 1250 |
Максимальная высота углубления отвала в грунт | мм | 590 |
Максимальный диапазон регулировки углов перекоса | мм | 1000 |
Давление на грунт | кг/см2 | 0,91 |
| Масса | т | 39,7 |
НАИМЕНОВАНИЕ ЧЕРТЕЖЕЙ
Лист №1 – Варианты моста №1, №2, №3
Лист №2 – Варианты моста №4, №5
Лист №3 – Вариант №3
Лист №4 – Конструирование промежуточной опоры, армирование буронабивного столба и насадки
Лист №5 – Конструирование береговой опоры, армирование буронабивного столба
Лист №6 – Армирование насадки устоя
Лист №7 – Проект производства работ по сооружению опоры
Лист №8 – Проект производства работ по сооружению опоры
Лист №9 – Проект производства работ по сооружению пролетного строения
Лист №10 – Проект производства работ по сооружению пролетного строения
Лист №11 – Схема строительной площадки
Лист №12 – Линейный график производства работ
