Коэффициент условий работы грунта в основании сваи gcr = 0.714
Коэффициент надежности по уровню ответственности g_otv = 1.150
Коэфф. усл.раб. по однородности грунтовых условий g_odn = 1.150
Сопротивление грунта сдвигу по боковой поверхности сваи :
+-------_------_------_-------_------------_---------_------_-----------+
¦ N ¦ N ¦ Тип ¦Длина ¦ Глубина ¦Расчетное¦Коэфф.¦ ¦
¦ участ-¦ слоя ¦грунта¦участка¦расположения¦сопротив-¦услов.¦ U*gcf*L*f ¦
¦ ка ¦грунта¦ ¦ L ¦центра слоя ¦ление f ¦работы¦ ¦
¦-------+------+------+-------+------------+---------+------+-----------¦
¦ 1 ¦ 1 ¦ 6 ¦ 2.000 ¦ 8.530 ¦ 6.280 ¦ 0.70 ¦ 53.856 *¦
¦ 2 ¦ 1 ¦ 6 ¦ 2.000 ¦ 10.530 ¦ 6.574 ¦ 0.70 ¦ 56.384 *¦
¦ 3 ¦ 1 ¦ 6 ¦ 2.000 ¦ 12.530 ¦ 6.854 ¦ 0.70 ¦ 58.785 *¦
¦ 4 ¦ 1 ¦ 6 ¦ 2.000 ¦ 14.530 ¦ 7.134 ¦ 0.70 ¦ 61.187 *¦
¦ 5 ¦ 1 ¦ 6 ¦ 0.520 ¦ 15.790 ¦ 7.311 ¦ 0.70 ¦ 16.301 *¦
¦ 6 ¦ 2 ¦ 1 ¦ 2.000 ¦ 17.050 ¦ 7.487 ¦ 0.70 ¦ 49.394 ¦
¦ 7 ¦ 2 ¦ 1 ¦ 0.480 ¦ 18.290 ¦ 7.661 ¦ 0.70 ¦ 12.130 ¦
¦-----------------------------------------------------------+-----------¦
¦ Суммарное усилие, воспринимаемое боковой поверхностью сваи¦ 308.038 ¦
+-----------------------------------------------------------+-----------+
Знаком "*" отмечены слои плотных песчаных грунтов, с повышающим коэфф. 1.3
или слои плотных глинистых грунтов, с повышающим коэфф. 1.15
ПРОВЕРКА НА СЖАТИЕ (ВДАВЛИВАНИЕ)
--------------------------------
Козффициент надежности по грунту для сжатия Kg = 1.40
[gcr * R * A )]/Kg*g_odn/g_otv = 3053.77 > Nmax = 517.28 [тс]
ПРОВЕРКА ВЫПОЛНЯЕТСЯ . Запас 2536.49 тс
ПРОВЕРКА НА ВЫДЕРГИВАНИЕ
------------------------
Козффициент надежности по грунту для выдергивания Kg = 1.65
Козффициент условий работы для выдергивания gc = 0.80
ПРОВЕРКА НЕ ПРОИЗВОДИТСЯ . Выдергивания нет
ПРОВЕРКА СВАИ ПО ГРУНТУ НА ВЕРТИКАЛЬНЫЕ ВОЗДЕЙСТВИЯ
ОТ СЕЙСМИЧЕСКИХ НАГРУЗОК
по СП 24.13330.2011
Максимальное сжимающее усилие в уровне подошвы сваи Nmax = 744.45 тс
Максимальное выдергивающее усилие в уровне подошвы сваи Nmin = -52.60 тс
Расчетное сопротивление грунта в основании сваи R = 3387.037 т/м2
Площадь основания сваи A = 1.767 м2 ; Периметр ствола сваи U = 4.712 м
Коэффициент условий работы грунта в основании сваи gcr = 0.714
Глубина,до которой не учитываются силы трения hd = 7.650
Коэффициент надежности по уровню ответственности g_otv = 1.150
Коэфф. усл.раб. по однородности грунтовых условий g_odn = 1.150
Сопротивление грунта сдвигу по боковой поверхности сваи :
+-------_------_------_-------_------------_---------_------_-----------+
¦ N ¦ N ¦ Тип ¦Длина ¦ Глубина ¦Расчетное¦Коэфф.¦ ¦
¦ участ-¦ слоя ¦грунта¦участка¦расположения¦сопротив-¦услов.¦ U*gcf*L*f ¦
¦ ка ¦грунта¦ ¦ L ¦центра слоя ¦ление f ¦работы¦ ¦
¦-------+------+------+-------+------------+---------+------+-----------¦
¦ 1 ¦ 1 ¦ 6 ¦ 0.870 ¦ 15.615 ¦ 7.286 ¦ 1.00 ¦ 38.815 *¦
¦ 2 ¦ 2 ¦ 1 ¦ 2.000 ¦ 17.050 ¦ 7.487 ¦ 1.00 ¦ 70.563 ¦
¦ 3 ¦ 2 ¦ 1 ¦ 0.480 ¦ 18.290 ¦ 7.661 ¦ 1.00 ¦ 17.329 ¦
¦-----------------------------------------------------------+-----------¦
¦ Суммарное усилие, воспринимаемое боковой поверхностью сваи¦ 126.707 ¦
+-----------------------------------------------------------+-----------+
Знаком "*" отмечены слои плотных песчаных грунтов, с повышающим коэфф. 1.3
или слои плотных глинистых грунтов, с повышающим коэфф. 1.15
ПРОВЕРКА НА СЖАТИЕ (ВДАВЛИВАНИЕ)
--------------------------------
Козффициент надежности по грунту для сжатия Kg = 1.40
[gcr * R * A )]/Kg*g_odn/g_otv = 3053.77 > Nmax = 744.45 [тс]
ПРОВЕРКА ВЫПОЛНЯЕТСЯ . Запас 2309.32 тс
ПРОВЕРКА НА ВЫДЕРГИВАНИЕ
------------------------
Козффициент надежности по грунту для выдергивания Kg = 1.65
Козффициент условий работы для выдергивания gc = 0.80
gc * summa(U*Li*gcf*fi)/Kg = 61.43 > Nmin = -52.60 [тс]
ПРОВЕРКА ВЫПОЛНЯЕТСЯ . Запас 8.83 тс
==============================================================
ПРОВЕРКА УСТОЙЧИВОСТИ ОСНОВАНИЯ , ОКРУЖАЕЩЕГО СВАЮ
( Ограничение давления сваи на грунт по боковой поверхности сваи )
по СП 24.13330.2011
+--------------------------------------------_---------------------------------+
¦ Глубина ¦ N слоя ¦ Давление вдоль моста ¦ Давление поперек моста¦Предель- ¦
¦ располо-¦грунта, в¦-----------------------+-----------------------¦ное зна- ¦
¦ жения ¦ который ¦Тип сочет 0¦Тип сочет 0¦Тип сочет 0¦Тип сочет 0¦ чение ¦
¦ сечения ¦ попадает¦N сочет. 15¦N сочет. 6¦N сочет. 1¦N сочет. 1¦ SIGz ¦
¦ [м] ¦ сечение ¦N сваи 1¦N сваи 1¦N сваи 1¦N сваи 1¦ [тс/м2] ¦
¦ ¦ ¦eta2 0.408¦eta2 0.469¦ ¦ ¦ ¦
¦----------+---------+-----------+-----------+-----------+-----------+---------¦
¦ 1.100 ¦ 1 ¦ * 3.512 ¦ * 8.644 ¦ 0.496 ¦ 0.496 ¦ 2.089 ¦
¦@ 2.168 ¦ 1 ¦ * 5.980 ¦ * 13.726 ¦ 0.621 ¦ 0.621 ¦ 4.116 ¦
¦@ 2.200 ¦ 1 ¦ * 6.030 ¦ * 13.815 ¦ 0.621 ¦ 0.621 ¦ 4.177 ¦
¦ 3.300 ¦ 1 ¦ * 6.795 ¦ * 14.703 ¦ 0.506 ¦ 0.506 ¦ 6.266 ¦
¦ 4.400 ¦ 1 ¦ 5.970 ¦ * 12.239 ¦ 0.292 ¦ 0.292 ¦ 8.354 ¦
¦ 5.500 ¦ 1 ¦ 4.279 ¦ 8.239 ¦ 0.090 ¦ 0.090 ¦ 10.443 ¦
¦ 6.600 ¦ 1 ¦ 2.429 ¦ 4.259 ¦ 0.042 ¦ 0.042 ¦ 12.531 ¦
¦ 7.700 ¦ 1 ¦ 1.004 ¦ 1.485 ¦ 0.079 ¦ 0.079 ¦ 14.620 ¦
¦ 8.800 ¦ 2 ¦ * 0.294 ¦ * 0.332 ¦ * 0.046 ¦ * 0.046 ¦ 0.000 ¦
¦ 9.900 ¦ 2 ¦ * 0.142 ¦ * 0.211 ¦ * 0.011 ¦ * 0.011 ¦ 0.000 ¦
¦ 11.000 ¦ 2 ¦ * 0.131 ¦ * 0.238 ¦ * 0.000 ¦ * 0.000 ¦ 0.000 ¦
+--------------------------------+-----------+-----------+---------------------+
ПРОВЕРКА ВЫПОЛНЯЕТСЯ . ЗАПАС 9.77 т/с
Сейсмические сочетания нагрузок
+--------------------------------------------_---------------------------------+
¦ Глубина ¦ N слоя ¦ Давление вдоль моста ¦ Давление поперек моста¦Предель- ¦
¦ располо-¦грунта, в¦-----------------------+-----------------------¦ное зна- ¦
¦ жения ¦ который ¦Тип сочет 3¦Тип сочет 3¦Тип сочет 3¦Тип сочет 3¦ чение ¦
¦ сечения ¦ попадает¦N сочет. 3¦N сочет. 1¦N сочет. 2¦N сочет. 2¦ SIGz ¦
¦ [м] ¦ сечение ¦N сваи 1¦N сваи 1¦N сваи 1¦N сваи 1¦ [тс/м2] ¦
¦ ¦ ¦eta2 0.667¦eta2 0.524¦ ¦ ¦ ¦
¦----------+---------+-----------+-----------+-----------+-----------+---------¦
¦ 1.100 ¦ 1 ¦ * 3.166 ¦ * 8.524 ¦ * 7.800 ¦ * 7.800 ¦ 2.089 ¦
¦@ 2.168 ¦ 1 ¦ * 4.256 ¦ * 13.341 ¦ * 10.786 ¦ * 10.786 ¦ 4.116 ¦
¦@ 2.200 ¦ 1 ¦ * 4.262 ¦ * 13.423 ¦ * 10.812 ¦ * 10.812 ¦ 4.177 ¦
¦ 3.300 ¦ 1 ¦ 3.813 ¦ * 14.105 ¦ * 10.010 ¦ * 10.010 ¦ 6.266 ¦
¦ 4.400 ¦ 1 ¦ 2.574 ¦ * 11.591 ¦ 7.090 ¦ 7.090 ¦ 8.354 ¦
¦ 5.500 ¦ 1 ¦ 1.233 ¦ 7.677 ¦ 3.738 ¦ 3.738 ¦ 10.443 ¦
¦ 6.600 ¦ 1 ¦ 0.224 ¦ 3.865 ¦ 1.075 ¦ 1.075 ¦ 12.531 ¦
¦ 7.700 ¦ 1 ¦ 0.224 ¦ 1.272 ¦ 0.250 ¦ 0.250 ¦ 14.620 ¦
¦ 8.800 ¦ 2 ¦ * 0.182 ¦ * 0.251 ¦ * 0.330 ¦ * 0.330 ¦ 0.000 ¦
¦ 9.900 ¦ 2 ¦ * 0.031 ¦ * 0.181 ¦ * 0.033 ¦ * 0.033 ¦ 0.000 ¦
¦ 11.000 ¦ 2 ¦ * 0.022 ¦ * 0.219 ¦ * 0.081 ¦ * 0.081 ¦ 0.000 ¦
+--------------------------------+-----------+-----------+---------------------+
ПРОВЕРКА ВЫПОЛНЯЕТСЯ.
ПРИМЕЧАНИЯ: 1.Знаками "@" отмечены проверки на глубинах, указанных
в СП 24.13330.2011 (определяющие проверки)
2.Значения давлений сваи на грунт в таблице приведены
деленными на коэффициент eta2=(Mc+Mt)/(K_n*Mc+Mt)
ф.(В.8) Прилож."В" СП 24.13330.2011, где K_n= 2.500
3.При вычислении предельного давления отсчет глубины Z
производится от ПОДОШВЫ низкого ростверка.
==============================================================
ПРОВЕРКА НЕСУЩЕЙ СПОСОБНОСТИ ЗАДЕЛКИ СВАИ В СКАЛЬНОМ ГРУНТЕ
по п. 2.19 "Руководства по расчету фундаментов глубокого заложения"
Глубина заделки столба в скале - 2.480 м ; Диаметр заделки - 1.500 м
+---------_--------------------------_-----------------------------_----------+
¦Плоскость¦ Нагрузки в уровне заделки¦Приведенный¦ N ¦ ¦Предельно ¦
¦действия +--------------------------¦эксцентри- ¦фор-¦ Нагрузка ¦допустимая¦
¦нагрузок ¦ H ¦ M ¦ N ¦ситет e ¦мулы¦ ¦нагрузка ¦
¦---------+--------+--------+--------+-----------+----+------------+----------¦
¦---------+ Свая N 5 ; Сочетание N 6 от основных нагрузок +----------¦
¦---------+--------+--------+--------+-----------+----+------------+----------¦
¦ xOz ¦ 8.07¦ 1.51¦ 271.65¦ 0.0364 ¦ 1 ¦ 271.65 ¦ 16655.40 ¦
¦ yOz ¦ 0.58¦ 0.82¦ 271.65¦ 0.0044 ¦ 1 ¦ 271.65 ¦ 16884.90 ¦
¦---------+--------+--------+--------+-----------+----+------------+----------¦
¦---------+ Свая N 1 ; Сочетание N 8 от сейсмических нагрузок+----------¦
¦---------+--------+--------+--------+-----------+----+------------+----------¦
¦ xOz ¦ 6.33¦ 0.14¦ 28.55¦ 0.2477 ¦ 1 ¦ 28.55 ¦ 15142.46 ¦
¦ yOz ¦ 15.16¦ 14.51¦ 28.55¦ 0.9241 ¦ 2 ¦ 25.73 ¦ 595.00 ¦
+---------+--------+--------+--------+-----------------------------+----------+
ПРОВЕРКА ВЫПОЛНЯЕТСЯ.
==============================================================
================================================================================
====================== СВОДНАЯ ТАБЛИЦА ПРОВЕРОК ФУНДАМЕНТА =====================
================================================================================
Отметка подошвы фундамента (ростверка): 542.290 м
Отметка подошвы свай: 531.290 м, Полная длина свай: 11.000 м
------- Проверка несущей способности основания как условного массивного -------
| |
| НЕ ТРЕБУЕТСЯ. |
|------------------------------------------------------------------------------|
---------------------- Проверка подстилающих слоев грунта ----------------------
| |
| НЕ ТРЕБУЕТСЯ. |
|------------------------------------------------------------------------------|
------------------- Проверки свай на вертикальные воздействия -------------------
| |
| Вдавливание: ВЫПОЛНЯЕТСЯ Запас 2309.32 |
| Выдергивание: ВЫПОЛНЯЕТСЯ Запас 8.83 |
|------------------------------------------------------------------------------|
------------------------- Проверка заделки сваи в скале -------------------------
| |
| Запас 95.67 % |
|------------------------------------------------------------------------------|
Приложение З
Расчет армирования элементов опор

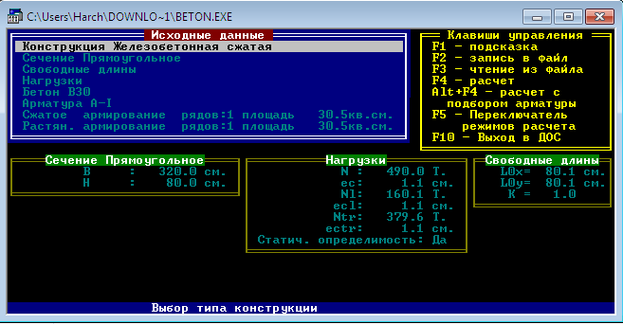

Расчет произведен в программе «Beton.exe»
-
Расчет армирования столбов промежуточной опоры

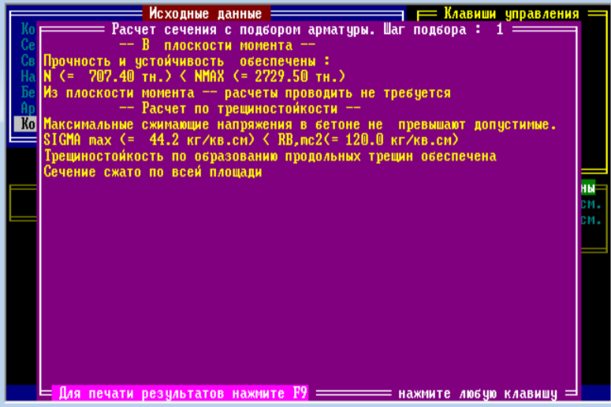

Результаты расчета:
Приложение З
Расчет армирования элементов опор

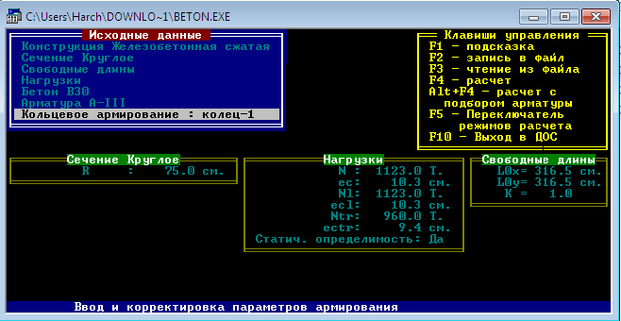

Расчет произведен в программе «Beton.exe»
-
Расчет армирования столбов промежуточной опоры
