Таблица Л.1
| Параметр | Значение |
| Модель автобетоносмесителя | СБ-92 В2 |
| Полезный объем смесительного барабана, м3 | 5 |
| Геометрический объем смесительного барабана, м3 | 8 |
| Частота вращения смесительного барабана, об/мин | 0.20 |
| Продолжительность перемешивания, мин | 15.20 |
| Высота загрузки, мм | 3620 |
| Вместимость бака для воды, л | 450 |
| Тип привода смесительного барабана | от автонономного двигателя Д144.66 |
| Мощность установленная, кВт | 37 |
| Темп выгрузки при подвижности бетонной смеси 3.4 см, м3/мин | 1 |
| Масса, кг: | |
| . технологического оборудования | 3450 |
| . снаряженная | 10200 |
| . полная | 20130 |
| Распределение полной массы автомиксера СБ 92 В2, кг, не более: | |
| . на переднюю ось | 5450 |
| . на заднюю тележку | 14680 |
| Габаритные размеры автомиксера, мм | 7500х2500х3620 |
| Максимальная скорость движения при полной нагрузке на прямом горизонтальном участке дороги, км/ч | 60 |
| Базовое шасси бетоносмесителя СБ92: | |
| Модель | KAMAЗ-55111 |
| Двигатель: | |
| Модель | 740.13 |
| Тип | дизельный с турбонаддувом |
| Максимальная мощность, л. с. кВт, при 2200 об/мин | 260 191 |
Приложение М
Техническая характеристика автодорожного крана KATO NK-750 YS-L.

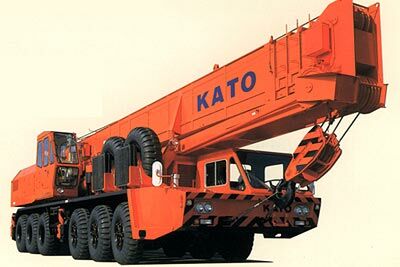

Рисунок М.1 Автодорожный кран KATO NK-750 YS-L

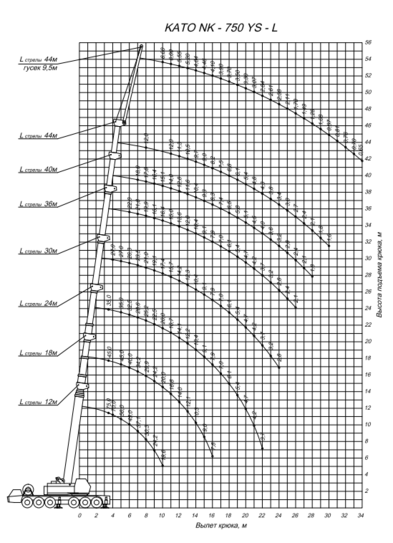

Рисунок М. 2 Основный подъем крана KATO NK-750 YS-L
Таблица М.1- Рабочий радиус и общая грузоподъемность автокрана
Приложение Н
Техническая характеристика деррик-крана УМК-2.

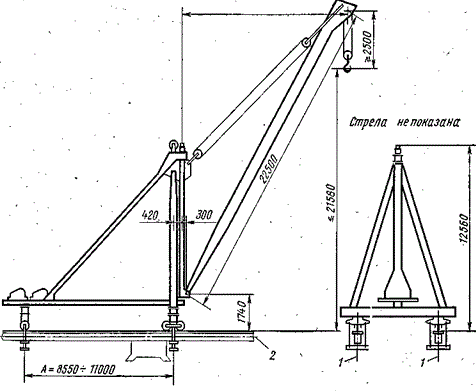

Рисунок Н.1 Деррик-кран УМК-2, установленный на верхних поясах собираемого пролетного строения: 1 – ось главных ферм; 2-ось верхнего пояса главной фермы.
Рисунок Н.2 Грузовысотные характеристики деррика-крана УМК-2. 1 — высота подъема крюка при работе на верхних поясах; 2 — то же, при работе на проезжей части; 3 — грузоподъемность.
Приложение О
Техническая характеристика бульдозера Т-130.

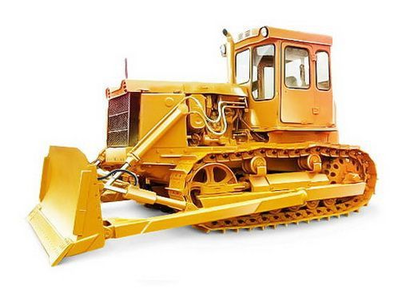

Рисунок О.1 Бульдозер Т-130

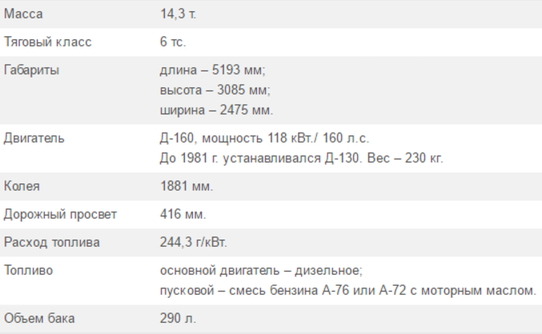

Таблица О.1
