¦ 17.100 ¦ 4 ¦ 4.316 ¦ 4.316 ¦ 0.591 ¦ 0.591 ¦ 56.038 ¦

¦ 19.000 ¦ 4 ¦ 4.795 ¦ 4.795 ¦ 0.657 ¦ 0.657 ¦ 62.207 ¦

+--------------------------------+-----------+-----------+---------------------+

ПРОВЕРКА ВЫПОЛНЯЕТСЯ. Запас 0.03 тс/м2

Сейсмические сочетания нагрузок

+--------------------------------------------_---------------------------------+

¦ Глубина ¦ N слоя ¦ Давление вдоль моста ¦ Давление поперек моста¦Предель- ¦

¦ располо-¦грунта, в¦-----------------------+-----------------------¦ное зна- ¦

¦ жения ¦ который ¦Тип сочет 3¦Тип сочет 3¦Тип сочет 3¦Тип сочет 3¦ чение ¦

¦ сечения ¦ попадает¦N сочет. 9¦N сочет. 9¦N сочет. 4¦N сочет. 4¦ SIGz ¦

¦ [м] ¦ сечение ¦N сваи 1¦N сваи 1¦N сваи 1¦N сваи 1¦ [тс/м2] ¦

¦ ¦ ¦eta2 0.581¦eta2 0.581¦ ¦ ¦ ¦

¦----------+---------+-----------+-----------+-----------+-----------+---------¦

¦ 1.800 ¦ 2 ¦ * 9.446 ¦ * 9.446 ¦ 2.219 ¦ 2.219 ¦ 6.360 ¦

¦@ 3.341 ¦ 2 ¦ 11.237 ¦ 11.237 ¦ 2.791 ¦ 2.791 ¦ 11.365 ¦

¦ 3.600 ¦ 2 ¦ 11.108 ¦ 11.108 ¦ 2.789 ¦ 2.789 ¦ 12.204 ¦

¦ 5.400 ¦ 2 ¦ 8.144 ¦ 8.144 ¦ 2.259 ¦ 2.259 ¦ 18.049 ¦

¦ 7.200 ¦ 2 ¦ 3.546 ¦ 3.546 ¦ 1.248 ¦ 1.248 ¦ 23.893 ¦

¦ 9.000 ¦ 3 ¦ 0.465 ¦ 0.465 ¦ 0.270 ¦ 0.270 ¦ 29.468 ¦

¦ 10.800 ¦ 3 ¦ 3.062 ¦ 3.062 ¦ 0.447 ¦ 0.447 ¦ 35.321 ¦

¦ 12.600 ¦ 4 ¦ 4.138 ¦ 4.138 ¦ 0.854 ¦ 0.854 ¦ 41.426 ¦

¦ 14.400 ¦ 4 ¦ 4.386 ¦ 4.386 ¦ 1.107 ¦ 1.107 ¦ 47.271 ¦

¦ 16.200 ¦ 4 ¦ 4.381 ¦ 4.381 ¦ 1.284 ¦ 1.284 ¦ 53.115 ¦

¦ 18.000 ¦ 4 ¦ 4.867 ¦ 4.867 ¦ 1.427 ¦ 1.427 ¦ 58.960 ¦

+--------------------------------+-----------+-----------+---------------------+

ПРОВЕРКА ВЫПОЛНЯЕТСЯ. Запас 0.13 тс/м2

ПРИМЕЧАНИЯ: 1.Знаками "@" отмечены проверки на глубинах, указанных

в СП 24.13330.2011 (определяющие проверки)

2.Значения давлений сваи на грунт в таблице приведены

деленными на коэффициент eta2=(Mc+Mt)/(K_n*Mc+Mt)

ф.(В.8) Прилож."В" СП 24.13330.2011, где K_n= 2.500

==============================================================

================================================================================

====================== СВОДНАЯ ТАБЛИЦА ПРОВЕРОК ФУНДАМЕНТА =====================

================================================================================

Отметка подошвы фундамента (ростверка): 550.860 м

Отметка подошвы свай: 529.860 м, Полная длина свай: 21.000 м

------- Проверка несущей способности основания как условного массивного -------

| |

| ВЫПОЛНЯЕТСЯ. Запас 127.10 т/м2 |

|------------------------------------------------------------------------------|

---------------------- Проверка подстилающих слоев грунта ----------------------

| |

| НЕ ТРЕБУЕТСЯ. |

|------------------------------------------------------------------------------|

------------------- Проверки свай на вертикальные воздействия -------------------

| |

| Вдавливание: ВЫПОЛНЯЕТСЯ Запас 22.56 |

| Выдергивание: Выдергивания нет |

|------------------------------------------------------------------------------|

------------ Проверка давления сваи на грунт по боковой поверхности ------------

| |

| Запас 0.03 тс/м2 |

|------------------------------------------------------------------------------|

--------- Величина осадки фундамента (по Приложению 2 СНиП 2.02.01-83) ---------

| |

| 1.4499 см |

|------------------------------------------------------------------------------|

Приложение Е

==============================================================================

Р А С Ч Е Т Ж.Б. С Е Ч Е Н И Я С В А И НА СВОБОДНОЙ ДЛИНЕ

======================================================================

Бетон: B25 . Коэффициенты условий работы: mb4= 0.85, mb7 - mb9= 0.90

Сечение: КРУГЛОЕ, Диаметр: 1.500 [м]

Защитный слой бетона: 0.0500 [м]

----------- РАБОЧАЯ АРМАТУРА и характеристики приведенного сечения -----------

Класс: "A-II", d = 22 [мм], Стержней: 16

ПЛОЩАДИ СЕЧЕНИЯ [м2]. Арматура: 0.0060821, Бетон: 1.7671 Приведен.: 1.8036

ХАРАКТЕРИСТИКИ ПРИВЕДЕННОГО СЕЧЕНИЯ:

Jred= 0.2574 [м4], Ired= 0.3778 [м], Ядерное расст. Rred= 0.1903

======================================================================

РЕЖИМ: Проверяются ВСЕ сочетания усилий

-------

* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *

*** I. РАСЧЕТ НА ПРОЧНОСТЬ СЕЧЕНИЙ МЕЖДУ ОТМЕТКАМИ 550.86 и 548.86

----------------- ДАННЫЕ ОБ УСИЛИЯХ В КРИТИЧНОМ СЕЧЕНИИ ----------------------

ID Нагрузки: 12, Тип: 0, № сочетания: 1, № сваи: 6, Отметка: 548.860 м

Суммарные усилия : N = 108.032 т, Mx = -0.041 т*м, My = -79.452 т*м

Только постоянные: Nl= 59.433 т, Mlx= 0.000 т*м, Mly= -23.334 т*м

-------------------------------------------------------------------------------

ВНЕЦЕНТРЕННОЕ СЖАТИЕ. Расчет на эксцентриситет 0.7354 [м]

Случайный эксцентриситет: 0.0246 [м], Коэфф. прогиба: 1.009

-----------------------------

РАСЧЕТНЫЕ СОПРОТИВЛЕНИЯ [МПа]: Rb= 9.945, Rs= 250

Расчетные усилия в сечении: N= 1.05914 [МН], N*(e + eсл)*eta= 0.81226 [МН*м]

-----------------------------

Fis= 0.2455, Ksi= 0.2515

ПРОВЕРКА: Усилие 0.8123 < Несущей способн. 1.5052 [МН*м]

ПРОВЕРКА ПРОЧНОСТИ СЕЧЕНИЯ ВЫПОЛНЯЕТСЯ ! Запас: 46.04 %

------------------------------------------------------------------------------

* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *

*** II. РАСЧЕТ НА СЕЙСМИКУ СЕЧЕНИЙ МЕЖДУ ОТМЕТКАМИ 550.86 и 548.86

----------------- ДАННЫЕ ОБ УСИЛИЯХ В КРИТИЧНОМ СЕЧЕНИИ ----------------------

ID Нагрузки: 1290, № сочетания: 10, № сваи: 6, Отметка: 548.860 м

Суммарные усилия : N = 13.763 т, Mx = -1.928 т*м, My = -58.558 т*м

Только постоянные: Nl= 60.326 т, Mlx= 0.000 т*м, Mly= -24.450 т*м

-------------------------------------------------------------------------------

ВНЕЦЕНТРЕННОЕ СЖАТИЕ. Расчет на эксцентриситет 4.2572 [м]

Случайный эксцентриситет: 0.0246 [м], Коэфф. прогиба: 1.0025

-----------------------------

РАСЧЕТНЫЕ СОПРОТИВЛЕНИЯ [МПа]: Rb= 9.945, Rs= 250

Расчетные усилия в сечении: N= 0.13493 [МН], N*(e + eсл)*eta= 0.57917 [МН*м]

-----------------------------

Fis= 0.2223, Ksi= 0.2025

ПРОВЕРКА: Усилие 0.5792 < Несущей способн. 1.0246 [МН*м]

ПРОВЕРКА ПРОЧНОСТИ СЕЧЕНИЯ ВЫПОЛНЯЕТСЯ ! Запас: 43.47 %

------------------------------------------------------------------------------

* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *

*** III. РАСЧЕТ НА ТРЕЩИНОСТОЙКОСТЬ СЕЧЕНИЙ МЕЖДУ ОТМЕТКАМИ 550.86 и 548.86

----------------- ДАННЫЕ ОБ УСИЛИЯХ В КРИТИЧНОМ СЕЧЕНИИ ----------------------

ID Нагрузки: 132, № сочетания: 1, № сваи: 6, Отметка: 548.860 м

Суммарные усилия : N = 102.028 т, Mx = -0.037 т*м, My = -71.469 т*м

-------------------------------------------------------------------------------

ПРОВЕРКА НА ОБРАЗОВАНИЕ ПРОДОЛЬНЫХ ТРЕЩИН В БЕТОНЕ

ПРОВЕРКА: Sigma_b= 3.6532 < Rb,mc2= 11.8 [МПа]

ПРОВЕРКА на продольные трещины ВЫПОЛНЯЕТСЯ ! Запас: 69.04 %

------------------------------------------------------------------------------

ПРОВЕРКА РАСКРЫТИЯ ПОПЕРЕЧНЫХ ТРЕЩИН В БЕТОНЕ

Зона взаимодействия: Х= 11.6 [см], Площадь= 0.063 [м2]

Радиус армирования= 95.45 [cм], psi= 14.655 [cм]

ПРОВЕРКА: Ширина раскрытия= 0.0066 < Delta_Max= 0.03 [см]

ПРОВЕРКА на раскрытие трещин ВЫПОЛНЯЕТСЯ ! Запас: 78 %

------------------------------------------------------------------------------

Приложение Ж

Техническая характеристика буровая установки KATO PF 1200 - YSV 7.

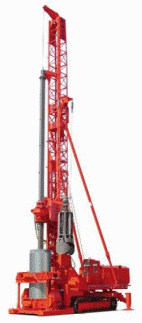

Рисунок Ж.1 KATO PF 1200 - YSV 7

Общие характеристики:

Буровая установка КАТО PF1200-YSVII с механизмом качания.

Диаметр бурения: 1000 и 1500 мм.

Максимальная глубина бурения: 50м.

Предел температуры применения: от -40°С до +40С

Технические характеристики

Диаметр бурения: 300-1700 мм

Глубина бурения: до 50 м

Способ бурения: Роторный (ковшовым и шнековым бурами на буровой штанге) и ударногрейферный

Ширина гусеницы: 600 мм

Масса в рабочем положении: 65 100кг

Масса в транспортном положении: 35 000кг

Приложение И

Техническая характеристика гусеничного крана ДЭК-251.

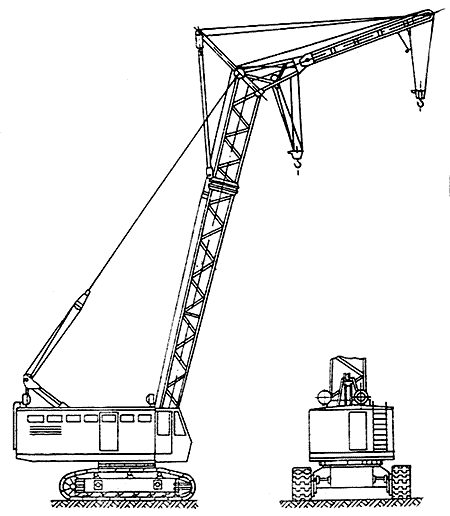

Рисунок И.1 ДЭК-251

Описание и возможная модернизация

Монтажный кран ДЭК-251 грузоподъемностью 25 т является стреловым полноповоротным самоходным краном с дизель - электрическим многомоторным приводом и предназначен для строительных, монтажных и погрузочно-разгрузочных работ.

Кран с индивидуальным электроприводом механизмов смонтирован на ходовом устройстве с многокатковым гусеничными тележками с тремя поддерживающими катками. Опорно-поворотное устройство роликовое, однорядное, с перекрещивающимися роликами.

1. Длина стрелы крана в базовой комплектации – 14 метров. При необходимости удлиняется вставными частями до 32,75 метров. Вставки фиксируются на пальцевых безрезьбовых соединениях.

2. Кран может работать на любой почве и рыхлом грунте, для него не нужно специально готовить площадку. Самоходный ДЭК-251 имеет хорошую проходимость, устойчив и безопасен.

3. ДЭКи разворачиваются на месте за счет привода и гусеничного хода.

4. При необходимости на ДЭК-251 может быть установлена стрела с грузозахватным грейфером или гуськом. Можно также кран гусеничный купить в простой базовой комплектации и потом модернизировать его путем установки жесткого пятиметрового гуська с крюком.

5. ДЭК перемещает грузы на основной стреле до 25 тонн и на неподвижном гуське до 2,5 тонн при условии отсутствия подготовленной площадки со скоростью 1 км/час.

6. ДЭК работает на штатном дизель-генераторе (мощность 60 кВт). При необходимости его можно запитать от внешнего источника тока 380 В.

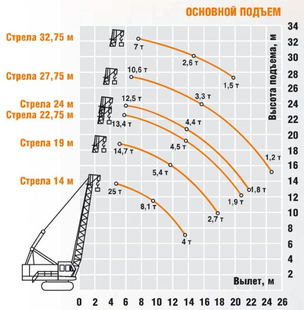

Рисунок И.2 Основной подъем крана ДЭК-251

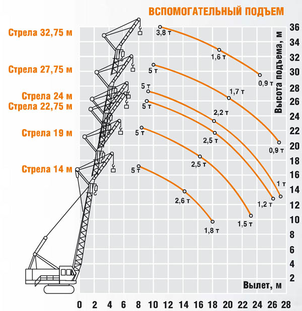

Рисунок И.3 Вспомогательный подъем крана ДЭК-251

Приложение К

Техническая характеристика автомобиля-самосвала МАЗ 551603-2123.

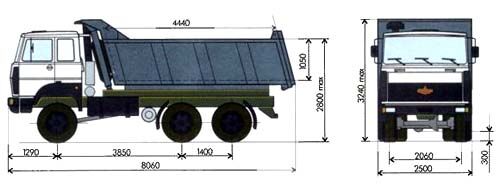

Рисунок К.1 Автомобиль-самосвал МАЗ 551603-2123

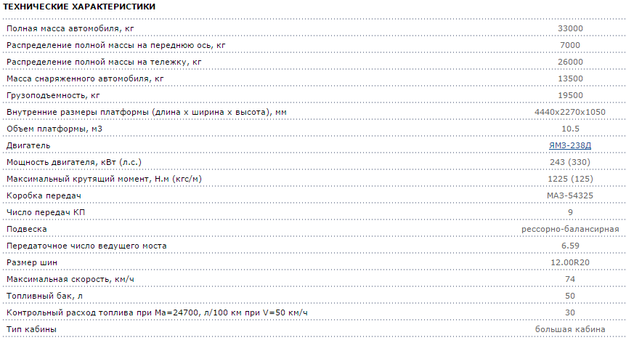

Таблица К.1

Приложение Л

Техническая характеристика автобетоносмесителя СБ-92 В2.

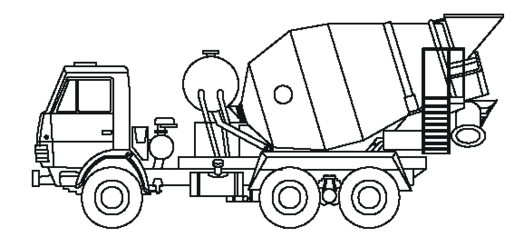

Рисунок Л.1 Автобетоносмеситель СБ-92 В2

Характеристики
