СОЗДАНИЕ КОНЕЧНО-ЭЛЕМЕНТНОЙ СЕТКИ
| Meshing / Finite Elements | |
| Action | Create |
| Object | Mesh |
| Type | Curve |
| Shape | Bar |
| Topology | Bar2 |
| Curve List | Curve 1:3 |
| Global Edge Length | Убираем галочку с Auto Execute Value 1 |
| Apply | |
| Action | Equivalence |
| Object | All |
| Method | Tolerance Cube |
| Apply | |
| |
Рис. 2. Получившаяся одномерная модель стержня с заданными граничными условиями и приложенными внешними силовыми факторами
-
РАСЧЕТ СОЗДАННОЙ МОДЕЛИ В NASTRAN
| Analysis | |
| Action | Analyze |
| Object | Entire Model |
| Method | Full Run |
| Job Name | BOUNDARY-VALUE_PROBLEM_1 |
| Apply | |
| Action | Access Results |
| Object | Attach XDB |
| Method | Result Entitities |
| Apply |
-
ВЫВОД РЕЗУЛЬТАТОВ (ГРАФИКИ ВНУТРЕННИХ УСИЛИЙ И ПЕРЕМЕЩЕНИЙ)
| Results | |
| Action | Create |
| Object | Graph |
| Method | Y vs X |
| Select Y Result | Bar Stresses, Axial |
| Quantity | X Component |
| Иконка Target Entitities | |
| Target Entitity | Path |
| Addtl. Display Control | Curves |
| Select Path Curves | Curve 1:3 |
| Points Per Segment | 100 |
| Иконка Display Attributes | |
| XY Window Name | STRESSES В дальнейшем при выводе графиков внутренних усилий (напряжений) в этой графе всегда будем писать “STRESSES”, для того чтобы все кривые строились в одном окне, что сделает анализ результатов более удобным и наглядным. |
| Иконка Plot Options | |
| Save Graph Plot As | STR_3FE |
| Apply | |
| Action | Create |
| Object | Graph |
| Method | Y vs X |
| Select Y Result | Displacements, Translational |
| Quantity | X Component |
| Иконка Target Entitities | |
| Target Entitity | Path |
| Addtl. Display Control | Curves |
| Select Path Curves | Curve 1:3 |
| Points Per Segment | 100 |
| Иконка Display Attributes | |
| XY Window Name | DISPLACEMENTS |
| Иконка Plot Options | |
| Save Graph Plot As | DISP_3FE |
| Apply |
Увеличим количество конечных элементов и проведем расчет заново:
| Meshing / Finite Elements | |
| Action | Delete |
| Object | Mesh |
| Type | Curve |
| Curve List | Curve 1:3 |
| Apply | |
| Action | Create |
| Object | Mesh |
| Type | Curve |
| Shape | Bar |
| Topology | Bar2 |
| Curve List | Curve 1:3 |
| Global Edge Length | Убираем галочку с Auto Execute Value 0,5 |
| Apply | |
| Action | Equivalence |
| Object | All |
| Method | Tolerance Cube |
| Apply |
Меняя значения Value, мы изменяем число конечных элементов модели
| Value | 1 | 0,25 | 0,025 |
| Общее кол-во КЭ | 3 - - - - | 12 - - - | 120 ----- |
После задания новой КЭ-сетки выполняем анализ и вывод графика, аналогично тому, как было сказано ранее.
|
|
Рис. 3. Графики внутренних усилий при разных количествах КЭ модели
Заметим, что при увеличении количества конечных элементов, наблюдается повышение точности результатов напряженного состояния стержня. А именно, становятся более характерными скачки напряжений в местах приложения сосредоточенных сил.
Функциональные возможности пост-процессора MSC_Patran позволяют выводить графики внутренних усилий без использования операции усреднения узловых значений напряжений (т.е. точно соответствующие полученным ранее аналитически даже при 3-х КЭ. Для этого необходимо отключить усреднение значений при подготовке графика к выводу.

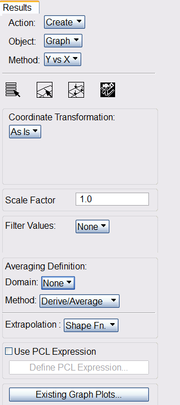

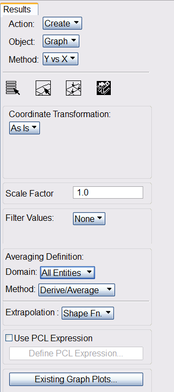

| По умолчанию в блоке «Аveraginng Defenition» в поле «Domain» установлено значение «All Entitities» (в этом случае графики напряжений выводятся как на рис. 11)  | Устанавливаем в поле «Domain» значение «None» (в этом случае графики напряжений выводятся как на рис. 13)  |
Рис. 4. Отключение усреднения при выводе графиков в MSC Patran SE
averaging - усреднение; осреднение; вычисление среднего значения

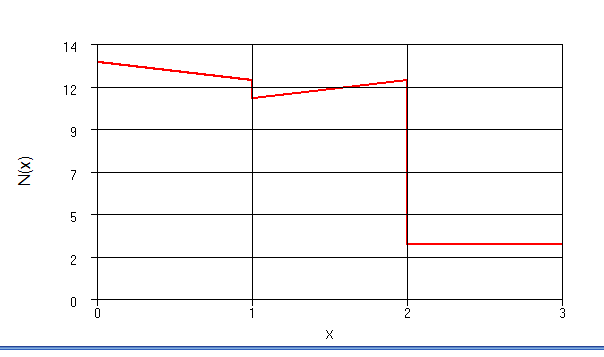

Рис. 5. График внутренних усилий, полученный для 3-х КЭ без усреднения (Averaging Definition: None)

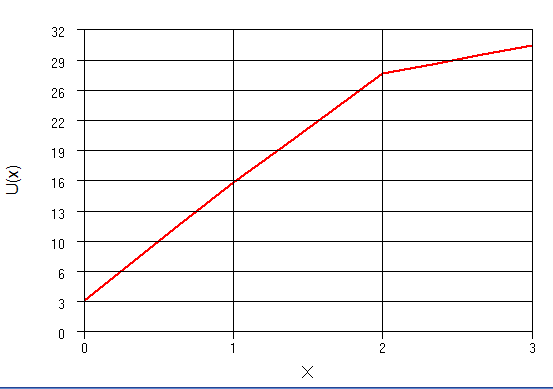

Рис.6. Графики функции перемещений при разных количествах КЭ модели
