Pr_zanyatie_4a_Pruzhina_sterzhen_OAPR (1004053)
Текст из файла
Решение задачи в пакете MSC Patran/Nastran SE

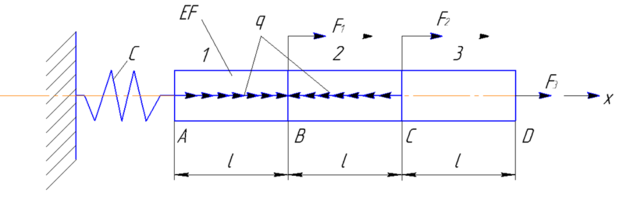

Рис. 1. Континуальная модель рассматриваемой задачи
F =50000Н; E = 210000 Мпа; ν=0,3; l =500мм
| № варианта | b (мм) | h (мм) |
|
|
|
|
|
| 1 | 10 | 24 | 5 | + |
|
| 3EF |
F=bh – площадь поперечного сечения стержня
Для ввода исходных данных необходимо определить абсолютные значения задаваемых параметров для варианта таблицы 1 и согласовать их размерности.
Напоминание.
О выборе согласованной системы единиц измерения
В качестве согласованной системы единиц будем применять систему, обозначаемую в MSC.Patran как «SI (mm-N-Ton)» , в которой силы исчисляются в Ньютонах, длины - в миллиметрах, нормальное напряжение σ и модульЮнга E - в мегапаскалях (МПа).
-
СОЗДАНИЕ НОВОЙ БАЗЫ ДАННЫХ
| File/New…/ | |
| Имя файла: | OAPR |
| Тип файлов: | Database Files {*.db} |
| ОК | |
| New Model Preference | |
| Tolerance: | Default |
| Analysis Code: | MSC.Nastran |
| Analysis Type: | Structural |
| OK |
-
СОЗДАНИЕ ГЕОМЕТРИИ БАЛКИ
| Geometry | |
| Action: | Create |
| Object: | Curve |
| Method: | XYZ |
| Vector Coordinates List | <1 0 0> |
| Убираем галочку с Auto Execute | |
| Orign Coordinate List | [0 0 0] |
| Apply | |
| Затем повторяем операции, меняя в поле Orign Coordinate List [0 0 0] на [1 0 0], а затем на [2 0 0]. |
-
СОЗДАНИЕ МАТЕРИАЛА
Proterties / Isotropic / Materials
Action
Create
Object
Isotropic
Method
Manual Input
Material Name
Material
Input Properties …
Constitutive Model
Linear Elastic
Elastic Modulus =
1?
Poisson Ratio =
1?
На вопрос "Poisson Ratio" has a value greater than or equal to 0.5. Do you wish to continue? отвечаем Yes
Apply
-
СОЗДАНИЕ КОНЕЧНОГО ЭЛЕМЕНТА ДЛЯ МОДЕЛИРОВАНИЯ ПРУЖИНЫ
| Meshing | |
| Action | Create |
| Object | Element |
| Method | Edit |
| Shape | Bar |
| Topology | Bar2 |
| Pattern | Standart |
| Убираем галочку с Auto Execute | |
| Node 1= | [-1 0 0] |
| Node 2= | [0 0 0] |
| Apply |
4а. ЗАДАНИЕ СВОЙСТВ ПРУЖИНЫ КОНЕЧНОМУ ЭЛЕМЕНТУ
| Proterties / Element Properties | |
| Action | Create |
| Object | 1D |
| Type | Spring |
| Property Set Name: | Spring |
| Input Properties … | |
| Spring Constant | С? |
| Dof at Node 1 | UX |
| Dof at Node 2 | UX |
| ОК | |
| Select Application Region … | |
| Select | Entities |
| В колонке слева выбираем иконку Beam Element | |
| Select Members | Elm1 |
| Add | |
| ОК | |
| Apply |
4б. ЗАДАНИЕ СВОЙСТВ СТЕРЖНЯ
| Сначала создадим тип сечения | |
| Меню Tools / Beam Library | |
| New Section Name: | Bar1 |
| Ниже выбираем прямоугольное сечение и затем вводим его размеры | |
| W = | ? |
| H = | ? |
| OK | |
| Proterties / Element Properties | |
| Action | Create |
| Object | 1D |
| Type | Beam |
| Property Set Name | Beam |
| Input Properties … | |
| [Section Name] | правее кликаем на иконку, похожую на двутавр и выбираем ранее созданный тип сечения Bar1 |
| Material Name | правее Mat Prop Name кликаем на иконку и выбираем ранее созданный материал Material |
| Bar Orientation | <0 1 0> |
| ОК | |
| Select Application Region … | |
| Select | Entities |
| В колонке слева выбираем иконку Curve or Edge | |
| Select Members | Curve 1:3 |
| Add | |
| ОК | |
| Apply |
ЗАДАНИЕ ГРАНИЧНЫХ УСЛОВИЙ
| Loads/BCs | |
| Action | Create |
| Object | Displacement |
| Type | Nodal |
| New Set Name | LEFT |
| Input Data … | |
| Translations | <0 0 0> |
| Rotations | <0 0 0> |
| ОК | |
| Select Application Region … | |
| Select | FEM |
| Select Nodes | Node 1 |
| Add | |
| ОК | |
| Apply |
Также зададим ограничения на движение правого конца стержня, которые позволят ему двигаться только вдоль оси OX
| Loads/BCs | |
| Action | Create |
| Object | Displacement |
| Type | Nodal |
| New Set Name | RIGHT |
| Input Data … | |
| Translations | <,0,0> |
| Rotations | <0 0 0> |
| ОК | |
| Select Application Region … | |
| Select | Geometry |
| Select Geometry Entities | Point 4 |
| Add | |
| ОК | |
| Apply |
ЗАДАНИЕ ВНЕШНИХ НАГРУЗОК
| Loads/BCs | |
| Action | Create |
| Object | Force |
| Type | Nodal |
| New Set Name | F1 |
| Input Data … | |
| Force | <1 0 0> |
| OK | |
| Select Application Region … | |
| Select | Geometry |
| Select Geometry Entities | Point 2 |
| Add | |
| ОК | |
| Apply | |
| New Set Name | F2 |
| Input Data … | |
| Force | <9 0 0> |
| OK | |
| Select Application Region … | |
| Select | Geometry |
| Select Geometry Entities | Point 3 |
| Add | |
| ОК | |
| Apply | |
| New Set Name | F3 |
| Input Data … | |
| Force | <3 0 0> |
| OK | |
| Select Application Region … | |
| Select | Geometry |
| Select Geometry Entities | Point 4 |
| Add | |
| ОК | |
| Apply | |
| Action | Create |
| Object | Distributed Load |
| Type | Nodal |
| New Set Name | q1 |
| Target Element Type | 1D |
| Input Data … | |
| Distr Load | <1 0 0> |
| OK | |
| Select Application Region … | |
| Select | Geometry |
| Select Curves | Curve 1 |
| Add | |
| ОК | |
| Apply | |
| New Set Name | q2 |
| Target Element Type | 1D |
| Input Data … | |
| Distr Load | <-1 0 0> |
| OK | |
| Select Application Region … | |
| Select | Geometry |
| Select Curves | Curve 2 |
| Add | |
| ОК | |
| Apply |
