Как проверить прочность сопряжения наружных - Ответ на вопрос по строительству №739677

Вопрос

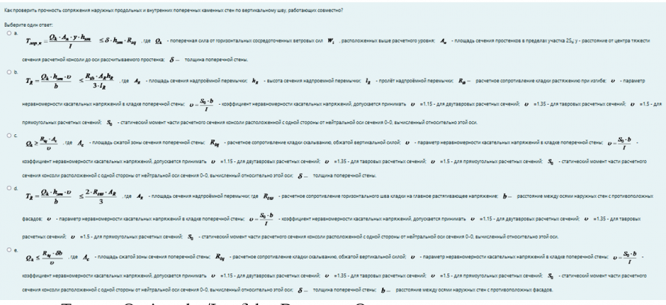

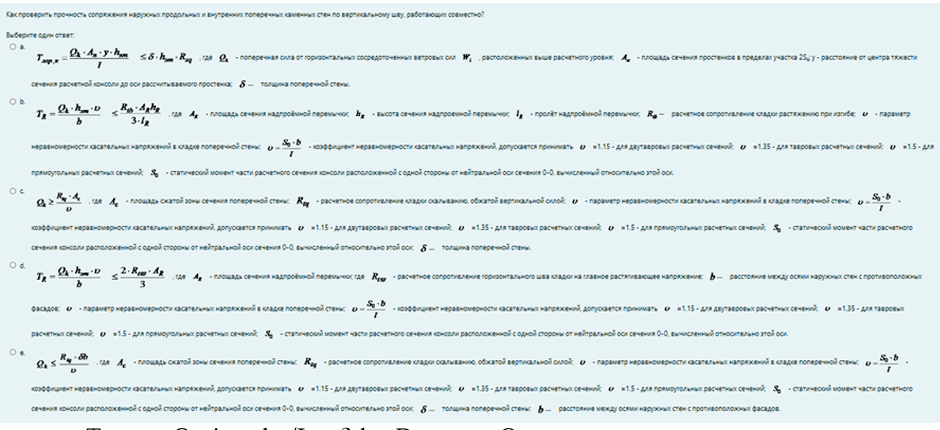

• Tгор,к = Qk·An·y·hэт/I ≤ δ·hэт·Rsq , где Qk – поперечная сила от горизонтальных сосредоточенных ветровых сил Wi , расположенных выше расчетного уровня; An – площадь сечения простенков в пределах участка 2Sk; y – расстояние от центра тяжести сечения расчетной консоли до оси рассчитываемого простенка; δ толщина поперечной стены
• TR = Qk·hэт·υ/b ≤ Rtb·ARhR / 3·lR , где AR – площадь сечения надпроёмной перемычки; hR – высота сечения надпроемной перемычки; lR – пролёт надпроёмной перемычки; Rtb – расчетное сопротивление кладки растяжению при изгибе; υ – параметр неравномерности касательных напряжений в кладке поперечной стены; υ = S₀·b/I – коэффициент неравномерности касательных напряжений, допускается принимать υ =1.15 – для двутавровых расчетных сечений; υ =1.35 – для тавровых расчетных сечений; υ =1.5 – для прямоугольных расчетных сечений; S₀ - статический момент части расчетного сечения консоли расположенной с одной стороны от нейтральной оси сечения 0-0, вычисленный относительно этой оси.
• Qk ≥ Rtq·Ac/υ , где Ac – площадь сжатой зоны сечения поперечной стены; Rtq – расчетное сопротивление кладки скалыванию, обжатой вертикальной силой; υ – параметр неравномерности касательных напряжений в кладке поперечной стены; υ = S₀·b/I – коэффициентнеравномерности касательных напряжений, допускается принимать υ =1.15 – для двутавровых расчетных сечений; υ =1.35 – для тавровых расчетных сечений; υ =1.5 – для прямоугольных расчетных сечений; S₀ - статический момент части расчетного сечения консоли расположенной с одной стороны от нейтральной оси сечения 0-0, вычисленный относительно этой оси; δ толщина поперечной стены.
• TR = Qk·hэт·υ/b ≤ 2·Rtω·AR/3 , где AR – площадь сечения надпроёмной перемычки; где Rtω – расчетное сопротивление горизонтального шва кладки на главное растягивающее напряжение; b расстояние между осями наружных стен с противоположных фасадов; υ – параметр неравномерности касательных напряжений в кладке поперечной стены; υ = S₀·b/I – коэффициент неравномерности касательных напряжений, допускается принимать υ =1.15 – для двутавровых расчетных сечений; υ =1.35 – для тавровых расчетных сечений; υ =1.5 – для прямоугольных расчетных сечений; S₀ - статический момент части расчетного сечения консоли расположенной с одной стороны от нейтральной оси сечения 0-0, вычисленный относительно этой оси.
• Qk = Rtq·δb/υ , где Ac – площадь сжатой зоны сечения поперечной стены; Rtq – расчетное сопротивление кладки скалыванию, обжатой вертикальной силой; υ – параметр неравномерности касательных напряжений в кладке поперечной стены; υ = S₀·b/I – коэффициент неравномерности касательных напряжений, допускается принимать υ =1.15 – для двутавровых расчетных сечений; υ =1.35 – для тавровых расчетных сечений; υ =1.5 – для прямоугольных расчетных сечений; S₀ - статический момент части расчетного сечения консоли расположенной с одной стороны от нейтральной оси сечения 0-0, вычисленный относительно этой оси; δ толщина поперечной стены; b расстояние между осями наружных стен с противоположных фасадов.

Ответ
