Трубы и каналы для дождевых сетей
Трубы и каналы для дождевых сетей
Для транспортирования дождевых стоков используются те же трубы, что и для бытовых стоков. Кроме этого, для отведения больших расходов широко применяются сборные железобетонные каналы. Они собираются из отдельных блоков, при диаметре до 2 м имеют обычно круглое сечение, а при больших размерах – прямоугольное. При необходимости заложения коллекторов на глубину более 6…8 м и в некоторых других случаях строительство ведут методом щитовой проходки. При этом коллекторы собираются из сегментных железобетонных элементов – тюбингов.
Открытые дождевые сети выполняются в виде борт–лотков, расположенных вдоль крайней полосы проезжей части улицы или тротуара, а также в виде канав, кюветов или открытых каналов.

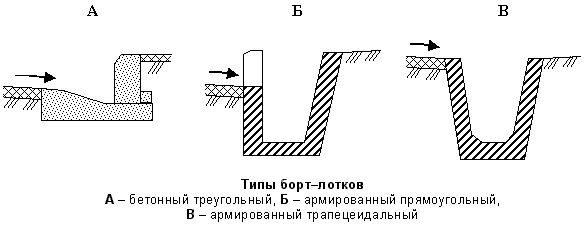

Борт–лотки устраивают из сборных железобетонных или бетонных элементов, монолитного бетона, труб, разрезанных пополам и т.д. Разрезы трех видов таких лотков изображены на рисунке.
Размеры лотков определяются по расчету. На внутриквартальных проездах глубина воды не должна превышать 6 см, на улицах ограничивается и ширина потока воды, которая не должна превышать 2 м.
Кюветы размещают по сторонам проезжей части. Делаются в виде каналов трапецеидального сечения, стенки укрепляются камнем, железобетонными плитами или бетоном.
Водоотводные канавы для перехвата дождевых вод с вышележащих территорий устраивают аналогично кюветам. Наименьшие размеры канав и кюветов трапецеидального сечения: ширина по дну 0,3 м, глубина 0,4 м. Скорости течения дождевых вод в канавах и кюветах не должны превышать наибольших скоростей, величины которых зависят от вида крепления стенок и примерно составляют от 1 до 4 м/с.
