Регулирование дождевого стока

Регулирование дождевого стока

Регулирование дождевых вод в системах водоотведения, направленное на снижение величины расчетного расхода и выравнивание стока, позволяет уменьшить диаметры трубопроводов перед отводными коллекторами большой протяженности, понизить мощность насосных станций и очистных сооружений.

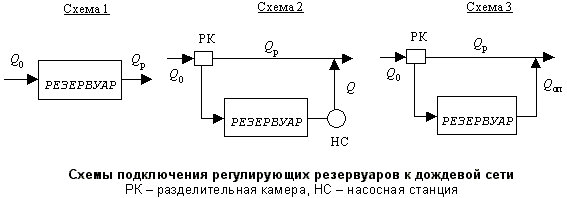

На практике рекомендуют три основные схемы включения регулирующих емкостей в общую систему водоотведения (см. рис).

При подключении по схеме 1 весь расход дождевых вод подводится к резервуару по трубе большого диаметра с одновременным отводом части расхода по трубе малого диаметра (опорожнением резервуара). По схеме 2 на подводящем дождевом коллекторе устраиваются разделительные камеры, через которые часть дождевого стока направляется в регулирующие емкости. Опорожнение происходит через насосную станцию. Схема 3 похожа на схему 2, только опорожнение резервуара происходит самотеком через трубу малого диаметра.

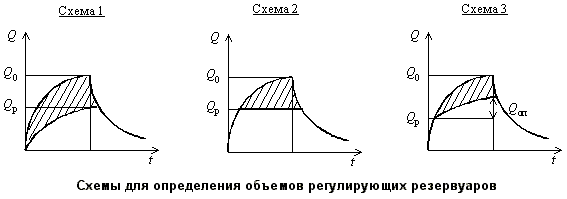

Максимальный расход Q_max на подходе к разделительной камере или резервуару следует определять при значении коэффициента заполнения свободной емкости β = 1. На следующем рисунке приведены расчетные схемы для определения объемов регулирующих резервуаров.

В этих схемах Q₀ = Q_max. Рабочая емкость резервуара определяется верхней частью гидрографа стока, ограниченной снизу линией, характеризующей расход Q_р, идущий в обход резервуара, или расход, вытекающий из резервуара. Тогда регулирующий объем определяется по заштрихованной площади на рисунке.

Соотношение между расходом Q_р, идущим в обход резервуара и максимальным Q_max называют коэффициентом регулирования α:

Бесплатная лекция: "Значение и гигиеническая оценка вентиляции предприятия общественного питания" также доступна.

α = Q_р/Q_max.

Коэффициент регулирования опорожнения α_оп (для схемы 3) показывает, какая часть наибольшего расхода, поступающего в резервуар, вытекает из него:

α_оп = Q_оп/(Q_max – Q_р).

Для определения рабочей емкости регулирующих резервуаров следует использовать формулу:

W = Q_maxt_rk,

где Q_max – значение расчетного расхода, определенное по методу предельных интенсивностей,
t_r – время добегания до расчетного створа,
k – коэффициент объема регулирующего резервуара, зависит от α , n, α_оп.
