Установка печей и дымоходов

Установку и монтаж печей длительного горения или печей-каминов, подключение и прокладку дымоходов нужно проводить строго по инструкции, прилагаемой к каждому изделию предприятием-изготовителем, а также с учетом требований пожарной безопасности. Общие условия монтажа следующие.

■   Нагревательный прибор необходимо устанавливать на расстоянии не менее 1 м от стен и горючих поверхностей и максимально близко от мест стационарно проложенных в здании дымоходов.

■   Свободное пространство перед топкой не должно быть менее 125 см.

Расстояния до горючих поверхностей может быть уменьшено до 70 см, если горючие материалы оштукатурены (толщина слоя штукатурки 25 мм);

до 50 см, если легкогорючие поверхности защищены металлической пластиной толщиной 1 мм или слоем легкой теплоизоляции толщиной 7 мм (расстояние от печи до слоя изоляции не должно быть менее 45 см);

до 30 см, если применяется двойная теплоизоляция (например, две пластины, которые разделены втулками (прокладками) на расстоянии 3 см друг от друга и от стены).

Можно использовать кирпичную кладку: вместо одинарной изоляции — 5,5 см, вместо двойной — 11 см. Поверхность под печью-камином обязательно изолируется кладкой одного ряда кирпича (плашмя) на раствор из глины. Возможен вариант укладки металлического листа. Но под него предварительно укладываются огнеупорный листовой материал, например асбест, толщина которого должна быть не менее 12 мм. Лист должен выступать за внешние габариты печи со всех сторон на расстояние минимум 500 мм.

От дверцы топочной камеры до противоположной стены помещения должно быть не менее 125 см, до мебели и предметов интерьера — 150 см и более.

Рекомендуемые материалы

Обустройства специального фундамента не требуется.

Перед монтажом необходимо предварительно подобрать комплект дымо-выводящих труб (их диаметр зависит от диаметра патрубка печи), исходя из выбранного варианта печи и особенностей помещения. Причем приобретать лучше не комплект дымоходов, предлагаемых предприятием-изготовителем, а комплект для данного типа печи, выпускаемый организацией, специализирующейся на установке и монтаже каминов. Он зачастую более удобен в монтаже и эксплуатации. Существующие варианты установки печей различаются способами монтажа дымохода (рис. 15.1).

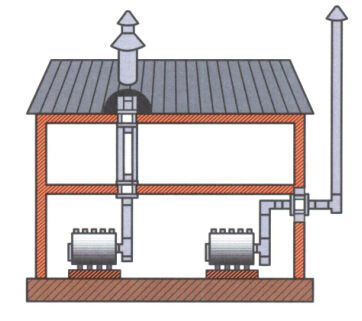

Рис. 15.1. Схема монтажа дымоходов

Вертикальный монтаж. Вертикально расположенные участки дымохода обычно размещаются во внутренних помещениях и проходят через крышу. В этом случае труба монтируется внутри существующего кирпичного канала, встраивается в несущую стену или крепится к ней.

Наружный монтаж. Дымоходы размещаются с внешней стороны здания с боковым выводом на улицу через стену. Обязательное условие — утепление наружного участка трубы.

При вертикальном монтаже отвес не применяется. Стык труб дымохода не должен попасть в перекрытие, он размещается ниже или выше. На вертикальных участках настенные хомуты крепления устанавливаются через каждые 2,5 м, на горизонтальных — через 1,5 м. Хомуты нужно разместить перед угловым отводом и сразу за ним. Если высота дымохода более 10 м, необходимо предусмотреть настенное крепление с треугольными распорками.

Наружный монтаж трубопроводов производится двумя способами:

■   стенной — труба крепится к стене фасада с определенным шагом;

■   коренной — стоящий отдельно дымоход закладывается на собственном фундаменте.

Трубы могут устанавливаться на фасаде с целью экономии места внутри дома или тогда, когда по санитарным нормам запрещено проведение внутреннего газохода. При этом трубы крепятся с шагом 3 м. Обычно дымоходы делаются из металлических труб, жаропрочного бетона или кирпича. Толщина стенок трубы из металла должна быть не менее 0,1 см, бетона — не менее 6 см, кирпича — 12 см.

В последнее время чаще используются стальные дымоходы (модульные), что обусловлено рядом присущих им преимуществ:

■   дымоход, имеющий в сечении круглую форму, гораздо лучше квадратного или прямоугольного, поскольку не затрудняет движения дымовых газов и препятствует образованию сажи;

■   внутренняя поверхность стальных труб более гладкая, чем у кирпичных и бетонных, следовательно, нет дополнительного сопротивления отводимым газам;

■   дымоход из стали нагревается быстрее кирпичного, поэтому порог образования конденсата преодолевается скорее (чем меньше время воздействия конденсата на стенки дымохода, тем они дольше служат);

■   металлические трубы проще в монтаже;

■   относительно небольшой вес стальных труб для дымоходов удешевляет их транспортировку;

■   благодаря широчайшему ассортименту соединительных элементов быстро собираются системы практически любой степени сложности, упрощается процесс очистки, легко решаются проблемы с удалением конденсата;

■   трубы из металла не впитывают продукты сгорания, которые при взаимодействии с конденсатом образуют серную кислоту, разрушающую дымоход;

■   монтировать стальной дымоход можно в уже построенном доме, даже если в проекте не предусмотрена система отопления. На российский рынок поставляются дымоходы производства фирм Bofill (Испания), Selkirk (Англия), Pougoulat (Франция) и др. Цена дымохода для дома общей площадью 350 м² составит $800-1200 (в зависимости от производителя). Если часть дымохода внутри дома выполнить с применением одностенных труб, стоимость уменьшится до $600.

Модульный дымоход можно проложить даже внутри уже имеющегося кирпичного с низким кпд. Проблема выбора модели и комплектации легко решается путем заказа услуги по монтажу в специализированной фирме. Если планируется установить дымоход самостоятельно, нужно иметь представление об основных параметрах моделей и сформулировать критерии выбора.

Температура продуктов сгорания обогревательных приборов, работающих на твердом топливе, достигает 900 °С, поэтому при монтаже дымохода используются эмалированные трубы из углеродистой стали (стенки толщиной 0,7-2 мм). Они примерно в 5 раз дешевле, чем двойные трубы. Оптимальный внутренний диаметр 8-50 см.

Дымоход отопительного устройства небольшой мощности должен быть высотой 5-6 м. Можно установить модульный дымоход внутри кирпичного, но только в случае, если сечение последнего превышает 300 см².

Монтаж модульного дымохода ведется от печки.

Металлические дымоходы состоят из:

■   труб,

■   поворотных колен,

■   тройников,

■   проходных патрубков,

■   дефлекторов,

■   оголовков (рис. 15.2).

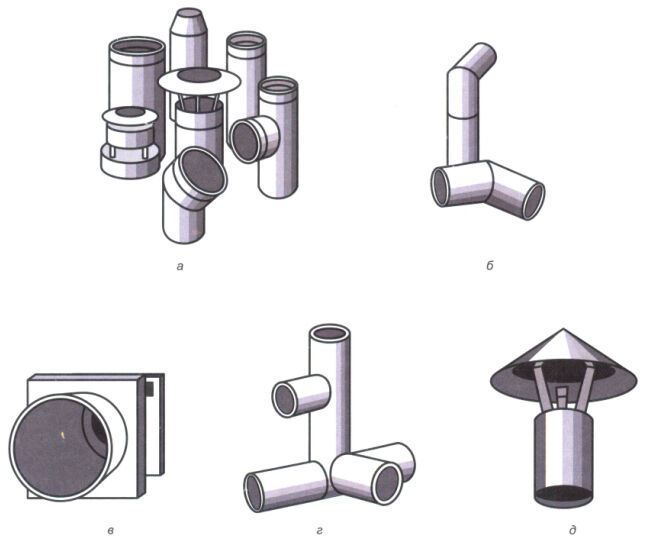

Рис. 15.2. Детали модульного дымохода:

двухконтурные трубы («сэндвичи») (а); поворотное колено (б); патрубок проходной (в),

тройник (г), оголовок (д).

Дымоход (печная труба) — комплект труб различного диаметра (8-25 см). Соединительные швы делаются фальцевыми или сварными. Лучшее качество у швов, сваренных аргонодуговой сваркой. Цельносварные швы и увеличенная толщина стенки значительно увеличивают срок службы дымоходов и повышают их безопасность.

Трубы из обычного железа дешевле, но они очень быстро прогорают.

Трубы, изготовленные из нержавеющей стали (рис. 15.3), имеют несколько лучшие характеристики, однако и цена на них выше.

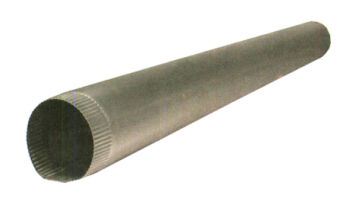

Рис. 15.3. Дымоход из стали.

Лучше всего использовать «сэндвичи » — двух-контурные трубы (внутренний контур — нержавеющая сталь, внешний — оцинкованная сталь, заполнитель — базальтовое волокно). В последнее время одинарные трубы используются для установки только внутри помещений, «сэндвичи» — в первую очередь в тех местах, где трубы остывают быстрее всего. Двухконтурные трубы устойчивы к действию конденсата, их можно без доработок крепить на неотапливаемых чердаках, фасадах здания.

Если монтаж будут проводить специалисты, то, скорее всего, они соберут весь дымоход из «сэндвичей». Получившаяся конструкция более надежна, долговечна и обеспечивает гораздо лучшую тягу с первых минут растопки печи-камина. Еще одно предложение — дымоходы, изготовленные из зеркальной нержавеющей стали.

Из преимуществ — только эффектный внешний вид, из недостатков — высокая цена.

Поворотное колено предназначено для изменения направления дымохода (рис. 15.4).

Рис. 15.4. Поворотное колено.

Поворотное колено можно изготовить под заказ. Проходной патрубок используется для устройства стенных и потолочных разделок в местах прохода дымоходов (рис. 15.5).

Рис. 15.5. Проходной патрубок.



Защищает легковоспламеняющиеся конструкции от возгорания.

Тройник (приемный патрубок тройной) значительно облегчает уход за дымоходом (рис. 15.6).

Рис. 15.6. Тройник.

При помощи тройника дымовая труба подсоединяется к печи, в нем собирается конденсат, используется как переходник между трубами разного диаметра. Установив тройник в основание трубы, можно избавиться от неприятного запаха (конденсат и сажа скапливаются в съемном стакане). При наличии тройника не нужно чистить всю трубу, достаточно снять стакан и вычистить дымоход снизу.

Зонтик (оголовок) применяется для защиты дымохода от атмосферных осадков. Дефлектор в отличие от зонтика защищает дымоход также от воздействия бокового ветра, увеличивает тягу и выполняет функцию искрогасителя.

Правила пожарной безопасности требуют обустройства зазоров между перекрытиями и дымоходом. Размеры зазора должны составлять 15 см при наличии теплоизоляции и 35 см и более для неизолированных труб. Если неизолированная труба проходит через деревянное перекрытие, зазор прокладывается минеральной ватой. На верхнюю и нижнюю поверхности проема крепится асбоцементный лист толщиной более 1 см с металлической манжетой.

В месте прохода трубы через крышу устанавливается свинцовое основание. Верхний край вставляется под кровельное покрытие, нижний — размещается поверх кровли, что позволяет стекать дождевой воде. Свинцовой пластине придается форма кровельного покрытия, а в месте ее соединения с трубой делается металлический конус, чтобы препятствовать проникновению атмосферных осадков через кровлю к основанию трубы.

Для обеспечения хорошей тяги верхний срез дымовой трубы (как у кирпичных печей) должен обязательно возвышаться над коньком крыши на 40 см и более. Минимальная общая высота трубы должна составлять 4 м и более. При этом, чем длиннее прямой участок дымохода, тем лучше тяга.

К снижению тяги приводят следующие ошибки в конструкции:

Люди также интересуются этой лекцией: 10 Черепица.

■   диаметр использованных труб менее необходимого,

■   наличие длинных участков горизонтальных колен,

■   излишнее количество колен.

Горизонтальные участки быстро засоряются, что сказывается на тяге. Если без таких участков не удается обойтись, необходимо соблюсти правило, согласно которому дымоход не должен иметь горизонтальных участков длиной более 1 м. Горизонтальный участок обязательно монтируется с минимальным подъемом вверх. Все стыки тщательно подгоняются и уплотняются термостойким герметиком. Участки дымохода, которые проходят через деревянные конструкции, крышу или чердак, должны быть хорошо изолированы негорючими теплоизоляционными материалами. Толщина изоляционного слоя утепленной трубы должна составлять от 5 см, одинарной — 10-12 см.

Необходимо, чтобы узел выхода дымохода из кровли был плавающим. Это позволит компенсировать подвижки и просадку строительной конструкции.

Если дымоход проходит через крышу, покрытую горючими материалами, на нем устанавливается искроуловитель из металлической сетки с отверстиями, размеры которых не должны превышать 5x5 мм. Слой минеральной ваты, используемой на металлическом дымоходе, должен составлять не менее 20-25 см. В течение отопительного сезона два раза следует проводить профилактическую чистку дымоходов.
