4. Земснаряд.

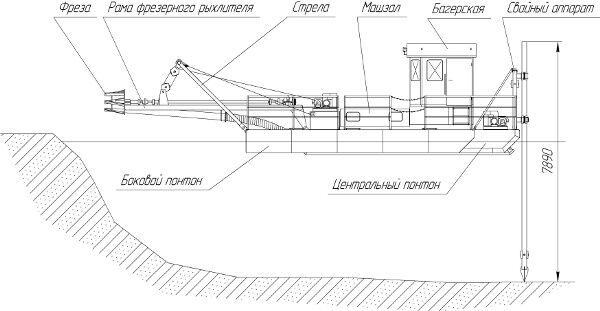

Земснаряд - судно технического флота, предназначенное для производства дноуглубительных работ и добычи нерудных строительных материалов.
Классификация:
По способу забора и перемещения грунта земснаряды подразделяют на:
- Землесосный снаряд - извлекающие и перекачивающие грунт в виде пульпы с применением грунтового насоса, наиболее распространенный тип земснарядов применяемый на I-IV классах грунтов;
- Черпаковые - являющиеся разновидностью экскаваторов, поднимающие и перемещающие грунт посредством ковшей или черпаков. Используются на твердых грунтах V-VI класса, где эффективность Землесосных земснарядов не дает необходимой производительности. В свою очередь землечерпальные снаряды подразделяются на:
- Одночерпаковые штанговые, представляющие собой одноковшовый экскаватор, установленный на понтоне;
- Одночерпаковые грейферные, представляющие собой подъемный кран, оборудованный грейфером;
- Многочерпаковые, представляющие собой экскаватор непрерывного действия, с черпаками, закрепленными на бесконечной цепи, натянутой между двумя барабанами.
- Скалодробильные - предназначены для рыхления скальных грунтов различной крепости. Существует два типа снарядов:
- С падающим долотом - способен эффективно разрыхлять на глубину 0,4-0,6 м скальный грунт с коэффициентом крепости 6-12.
- С пневматическим (или гидравлическим) молотом - способны разрабатывать наиболее прочные скальные породы на глубину до 0,5-0,7 м.
По способу транспортировки грунта земснаряды подразделяются на:
- Рефулерный - транспортировка грунта осуществляется при помощи плавучего пульпопровода. Наиболее экономически эффективный метод транспортировки пульпы. При необходимости транспортировки на значительные расстояния применяются дополнительные Бустерные станции.
- Шаландовый - транспортировка грунта осуществляется шаландами - специальными судами, принимающими грунт в трюм и отвозящими его к месту размещения.
- Самоотвозный - грунт принимается земснарядом в собственный трюм и отвозится к месту свалки.
- С гидромониторным выбросом пульпы. Используется данный способ при работах на устьевых участках рек и на водохранилищах с частым волнением, наиболее широкое применение получил при гидронамыве в условиях морских вод.
- Лонгкулуарные (фр. длинный коридор) - грунт перемещается по длинному лотку за кромку разрабатываемой прорези или на берег.
По методу рабочих перемещений:
- Самоходные - осуществляют рабочие перемещения с помощью судового движителя (оснащенные волочащимися пульпоприёмниками).
- Якорные - осуществляют рабочие перемещения на рабочих якорях.
- Свайно-якорные - с помощью якорей и закольных свай.
- Свайные - перемещаются только с помощью свай.
По способу работы делятся на:
- Работающие траншейным способом - земснаряд движется вдоль разрабатываемого участка (в основном землесосные).
- Работающие папильонажным способом - земснаряд движется поперёк разрабатываемого участка (многочерпаковые, землесосные с механическим разрыхлителем).
