Общие положения по проектированию пересечений и примыканий автомобильных дорог
2. Общие положения по проектированию пересечений и примыканий автомобильных дорог
Автомобильная дорога – комплекс инженерных сооружений (дорожное полотно, мосты, путепроводы) предназначенных для удобного и безопасного движения автомобильного транспорта с установленными скоростями и нагрузками.
Исходя из требований к автомобильной дороге к пересечениям дорог, к транспортным развязкам как одному из комплекса инженерных сооружений автомобильной дороги предъявляются требования обеспечения безопасного и удобного движения с наименьшей потерей времени.
Безопасность и удобство движения обеспечиваются своевременной видимостью, хорошей просматриваемостью, понятностью и удобством проезда пересечений, примыканий дорог, транспортных развязок.
Своевременная видимость пересечений и примыканий необходима для перестроения, торможения, поворотов или пересечения дороги, для пропуска транспортных средств с преимущественным правом проезда.
Хорошая просматриваемость пересечения позволяет водителю оценить транспортную ситуацию на пересечении и принять правильное решение о режиме движения.
Понятность пересечений, примыканий автомобильных дорог обеспечивается:
- установкой дорожных знаков;
Рекомендуемые материалы
- разметкой проезжей части.
Удобство проезда достигается плавностью и непрерывностью движения, минимумов времени на проезд пересечения, примыкания или транспортной развязки.
На пересечении двухполосных дорог возможные траектории движения автомобилей образуют (рис. 2.1) 8 точек разветвления потоков (1), 8 точек (2) слияния и 16 точек пересечения потоков (3). На примыкании (рис. 2.2) количество таких точек составляет 3 для каждого вида. Точки разветвления, слияния и пересечения потоков называют опасными.
Безопасность движения на пересечениях примыканиях, транспортных развязках зависит от числа опасных точек, их вида, интенсивности движения и направления потоков, подходящих к опасным точкам и определяется степенью опасности G:
n
G = ∑ Ni 1, σi Ni 2 10-3 (2.1)
i = 1
где n – число опасных точек;
Ni 1, Ni 2 – интенсивность движения потоков, подходящих к данной точке i;
σi - относительная опасность рассматриваемой опасной точки, наибольшая для
Обратите внимание на лекцию "11 Реформы Ивана IV".
точки пересечения и наименьшая для точек разветвления.
При рассредоточенном расположении опасных точек значение σi в Венгрии принимают равным 2 для точек разветвления, 4 для точек слияния. В точках пересечения потоков под углом 30о, 60о, 90о, 120о и 150о значения σi принимаются соответственно 6, 8, 12, 14 и 18.
Из формулы (2.1) следует, что степень опасности в значительной степени зависит от интенсивности движения потоков, которые подходят к опасным точкам пересечения. Поэтому на дорогах с высокой интенсивностью движения взамен пересечений (примыканий) дорог в одном уровне проектируют транспортные развязки.

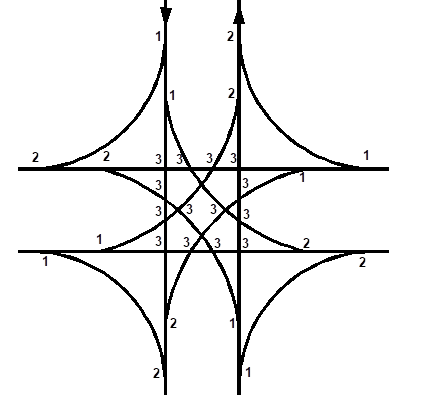

Рис. 2.1. Точки разветвления (1), слияния (2) и пересечения (3) траекторий движения
автомобилей на пересечении двухполосных дорог.

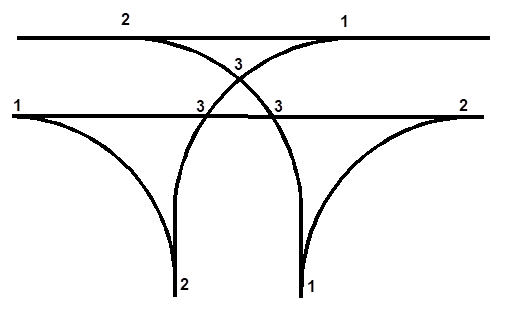

Рис. 2.2. Точки разветвления (1), слияния (2) и пересечения (3) траекторий движения
автомобилей на примыкании
