Глава 1

ОБЩИЕ ПОЛОЖЕНИЯ ПРОЕКТИРОВАНИЯ

МЕТАЛЛИЧЕСКИХ КОНСТРУКЦИЙ

_____________________________________________________________

1.1. Достоинства и недостатки металлических конструкций

Металлические конструкции применяются в инженерных сооружениях в виде стержневых или сплошных систем: в одноэтажных и многоэтажных производственных зданиях; большепролетных покрытиях различных систем зданий и сооружений (спортивные сооружения, крытые рынки, театры, выставочные павильоны, ангары, судостроительные эллинги, авиасборочные цехи и др.); мостах и эстакадах; высотных сооружениях (телевизионные башни, мачты, опоры воздушных линий электропередачи, вытяжные башни, нефтяные вышки, дымовые и вентиляционные трубы, промышленные этажерки, геодезические вышки, надшахтные копры и многие другие сооружения); каркасах гражданских многоэтажных зданий; крановых и других подвижных конструкциях (мостовые, башенные и козловые краны, краны-перегружатели, крупные экскаваторы, затворы и ворота гидротехнических сооружений); листовых конструкциях (резервуары различного назначения, газгольдеры, бункеры, силосы, трубопроводы большого диаметра, конструкции доменного и химического производств); конструкции уникального назначения (радиотелескопы, антенны космической связи).

Такой широкий диапазон применения металлических конструкций, воспринимающих большие нагрузки от собственного веса и оборудования, имеющие большие пролеты и высоту (для листовых конструкций необходимость обеспечения плотности), обусловлен рядом их достоинств и, в первую очередь, надежностью, высокой прочностью и легкостью (рис. 1.1).

Рекомендуемые материалы

Надежность металлических конструкций обеспечивается близким совпадением их действительной работы (распределение напряжений и деформаций) с теоретическими расчетными предпосылками об упругой и упруго-пластической работе материала, обоснованными основными положениями сопротивления материалов и теории упругости и пластичности. Сталь – изотропный материал, имеет мелкозернистую структуру с одинаковыми механическими свойствами во всех направлениях.

Легкость. Из всех изготовляемых в настоящее время несущих конструкций металлические конструкции являются относительно наиболее легкими, несмотря на высокую плотность стали (ρ = 7850 кг/м³) по сравнению с бетоном (ρ = 2400 кг/м³) и даже древесиной (ρ = 500 кг/м³).

За показатель легкости с принимают отношение плотности материала ρ к его прочности R_y. Чем меньше значение с, тем относительно легче конструкция.

Конструкции из алюминиевых сплавов, обладающих прочностью близкой к прочности малоуглеродистой стали, а также плотностью, примерно в три раза меньшей, чем сталь (r =2700 кг/м³), имеют наименьшее значение показателя с.

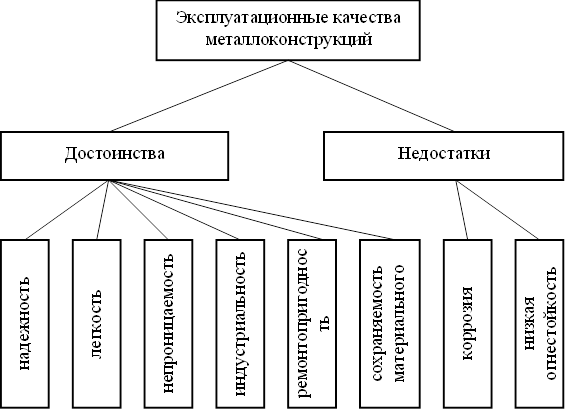

Рис. 1.1. Достоинства и недостатки металлических конструкций

На рис. 1.2 приведена сравнительная легкость конструкции из различных материалов (коэффициент с для алюминиевого сплава Д16Т принят за единицу).

Индустриальность. Металлические конструкции в основной своей массе изготавливаются на заводах, оснащенных современным специальным оборудованием, а механизированный монтаж на месте возведения сооружения ускоряет ввод его в эксплуатацию. Все это исключает или до минимума сокращает тяжелый ручной труд.

Непроницаемость. Металлы облают не только значительной прочностью, но и высокой плотностью – непроницаемостью для газов и жидкостей. Плотность металла и его соединений, осуществляемых с помощью сварки, является необходимым условием для изготовления листовых конструкций.

Ремонтопригодность. Применительно к стальным конструкциям наиболее просто решаются вопросы усиления, технического перевооружения и реконструкции. Хорошая приспособленность для крепления различных коммуникаций, нового технологического оборудования к элементам существующего каркаса с помощью сварки.

Сохранность металлического фонда – возможность использования металлоконструкций, отслуживших свой срок в результате физического и морального старения (возврат в отрасли хозяйства в виде металлического лома).

c = ρ/R_y

Рис. 1.2. Относительная легкость конструкции

из различных материалов

Лучшая приспособленность металлоконструкций для тяжелых условий работы (высокая температура до +200ºС, динамические и циклические нагружения, большие нагрузки).

Меньшая подверженность механическим повреждениям в процессе перевозки, монтажа и эксплуатации.

Меньшая зависимость себестоимости от серийности, благодаря сравнительно малой стоимости вспомогательных приспособлений при изготовлении и монтаже. Возможность быстро переналаживать оснастку изготовления.

Высокие эстетические свойства, возможность создания самых различных форм.

"8 Планово - экономические вопросы" - тут тоже много полезного для Вас.

Металлические конструкции имеют и недостатки, для нейтрализации которых необходимы специальные меры.

Коррозия – разрушение металла вследствие химического или электрохимического взаимодействия с внешней средой. Металлические конструкции обладают сравнительно слабой коррозийной стойкостью, особенно в агрессивных условиях. Сталь, не защищенная от контакта с влагой в сочетании с вредными газами, солями, пылью, окисляется и становится непригодной к эксплуатации.

Значительно выше коррозийная стойкость у алюминиевых сплавов, применяемых в строительстве, благодаря образованию на поверхности прочной оксидной пленки. Хорошо сопротивляется коррозии чугун.

Повышение коррозийной стойкости металлических конструкций достигается включением в сталь специальных легирующих элементов (относительно дорогой способ), периодическим нанесением на поверхность изделий защитных лакокрасочных покрытий (принятый у нас основной способ), а также выбором при проектировании рациональной конструктивной формы элементов, удобной для очистки и защиты (без щелей и пазух, где могут скапливаться влага и пыль).

Небольшая огнестойкость. Металлические конструкции имеют сравнительно низкий предел огнестойкости, оцениваемый временем, в течение которого конструкция сохраняет свою несущую способность.

У стали при температуре t = 200ºC начинает уменьшаться модуль упругости Е, а при t = 600ºC (алюминиевые сплавы при t = 300ºC) она полностью переходит в пластическое состояние, деформируется и теряет свою несущую способность. Поэтому металлические конструкции зданий, опасные в пожарном отношении (склады с горючими и легковоспламеняющимися материалами, жилые и общественные здания и т.п.) должны быть защищены путем устранения непосредственного контакта конструкций с открытым огнем или сильно нагретыми частями оборудования (устройство подвесных потолков, огнестойких облицовок, обмазка специальными составами, в отдельных случаях – устройство огнезащитных экранов).
