70. Основные технологические схемы изготовления плоских и пространственных элементов конструкций из пластмасс.
Изготовление трехслойных плит, панелей и элементов оболочек производится исключительно в заводских условиях. Состоит из следующих основных операций: механической обработки, включая раскрой и стыковку материала обшивок и среднего слоя (пенопласта и ребер); приготовления клея и нанесения его на склеиваемые поверхности; сборки элементов панелей (обшивок и среднего слоя); запрессовки панели и выдержки до отверждения клея; распрессовки панели после окончания срока выдержки и окончательной отделки.
Механическая обработка листовых материалов ведется с учетом их природных особенностей. Для раскроя органического стекла, винипласта и пенопластов можно использовать обычные деревообрабатывающие станки и инструменты, для раскроя стеклопластиков и асбестоцемента - диски с алмазными вставками, абразивные круги.
Стыкование стеклопластика – внахлестку или с накладкой.
Подготовка поверхности. Перед нанесением клея соединяемые поверхности должны быть сухими, очищенными от пыли и консервирующих покрытий.
Обратите внимание на лекцию "Раздел 2. Измерительные преобразователи систем".
Очищают путем обдува сжатым воздухом, пылесосом, щетками и т. п. Очищенные поверхности стеклопластиков подвергают шерохованию для снятия глянцевого поверхностного слоя.
Не сильно вязкие клеи можно наносить пневматическим или гидравлическим распылением, особенно удобным для нанесения клея на большие поверхности обшивок.
Запрессовку панелей можно производить в винтовых и гидравлических прессах, однако при склеивании панелей еще удобнее пользоваться пневматическими прессами или вакуум-прессами.

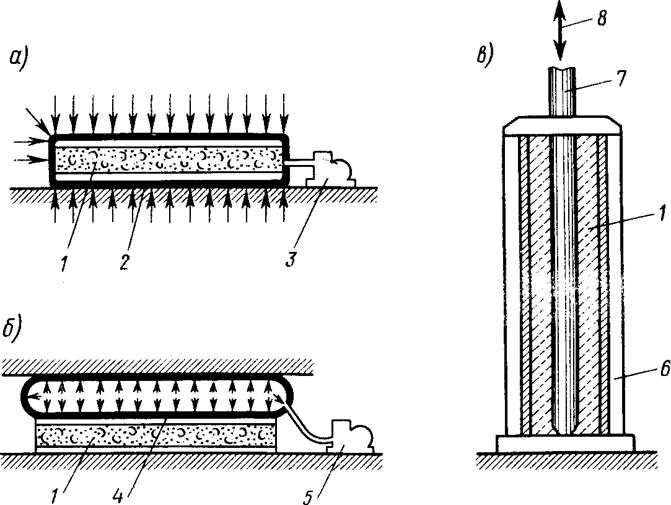

Рис. 10.4. Схема изготовления трехслойных пластмассовых плит:
а - в вакуум-мешке; б - в пневмомешке; в - вспенивание пенопласта в полости плиты; 1 - плита; 2- вакуум-мешок; 3 - вакуум-насос; 4 -пневмомешок;5 - компрессор; 6 - короб; 7 - пустотообразователь; 8-пар
