                                                       Насадки

От правильного выбора насадки зависит эффективность работы и гидравлический режим аппарата. Насадки должны обладать высокой механической прочностью (не истираться), коррозионной устойчивостью в различных химических средах, должны иметь малый насыпной вес, большую удельную поверхность и большой свободный объем, хорошо смачиваться, не забиваться осадками, иметь малое гидравлическое сопротивление. Универсальных насадок нет, их выбирают в соответствии с конкретными условиями очистки газов.

Кольцевая насадка. У этих колец наружный диаметр обычно равен высоте. Изготавливают их из керамики, фарфора, из металлов или пластмассы.

Седла. Изготавливают из керамики и загружают внавал, высота загрузки 6 – 25 мм. Имеют большую удельную поверхность, большой свободный объем, хорошо смачиваются и обладают меньшим гидравлическим сопротивлением.

Хордовая насадка. Изготавливают из дерева, применяют в аппаратах большого диаметра, имеет малую массу, дешевые, просты в изготовлении, имеют небольшую удельную поверхность и малый свободный объем.

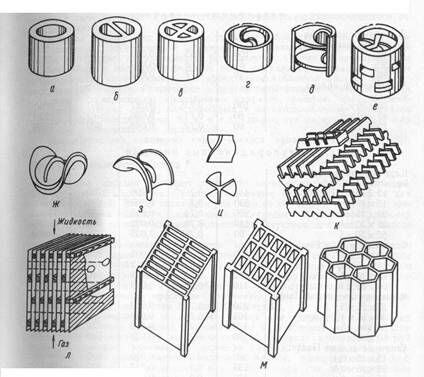

Типы насадок:

Кольцевая насадка:

а – кольцо Рашига,

Рекомендуемые материалы

б, в – кольцо Лессинга,

г, д – спиральные кольца,

е – кольцо Палля.

Седла:

ж – седло Берля,

в – Инталокс.

Хордовая - к,

Плоскопараллельная - л,

Блочная – м.

Плавающая насадка. Применяется при работе с загрязненными жидкостями в виде полых и сплошных пластмассовых шаров, которые при достаточно высоких скоростях газа переходит во взвешенное состояние.

Плоскопараллельная насадка. Выполняется из плоских или волнистых листов, устанавливаемых с интервалом 10 мм., высота пакета 400 – 800 мм. Имеют хороший контакт между жидкостью и газом за счет пленочного стекания жидкости по стенкам пластин, малое гидравлическое сопротивление.

 Характеристика насадок (размеры даны в миллиметрах)
