40. Прием ам и обп сигналов
Достоинство – низкая стоимость.
Общая структура:
ЛТ(линейный тракт) построенный по структуре с однократным или 2х кратным преобразованием частоты, охватывается петлями АРУ и УПЧ. С выхода УПЧ подается на диодный детектор

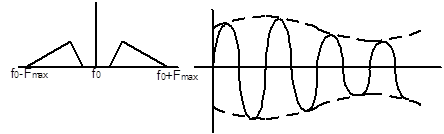

Недостатки: неэкономичное использование частотного спектра, т.к. спектр не симметричен одна из боковых полос дублирует другую полосу частот. Много энергии тратится на передачу несущей.
При наличии симметричных селективных замираний возникают помехи (искажения) в канале связи.
Возникают нелинейные искажения при детектировании.
Постоянная времени петли АРУ выбирается достаточно большой чтобы придать системе АРУ такую инерционность которая не позволила бы ей отрабатывать полезную амплитудную модуляцию.
Рекомендуемые материалы
Можно считать что система АРУ реагирует лишь на очень медленное изменение уровня несущей и если в результате селективных изменений сигнала уровень уменьшился а боковые увеличены то возможен нелинейный режим работы ЛТ.
С целью ликвидации недостатков (обычного АМ приема) используется сигнал и модуляция с одной боковой полосой (ОБП).
Достоинства: спектр в 2а раза уже. Вместо несущей – «пилот сигнал», он может располагаться на месте несущей либо в любом месте спектра сигнала (уровень его мал). В частности пилот сигнал может быть полностью подавлен.
При демодуляции происходит восстановление несущей, селективные искажения сигнала не проявляются.

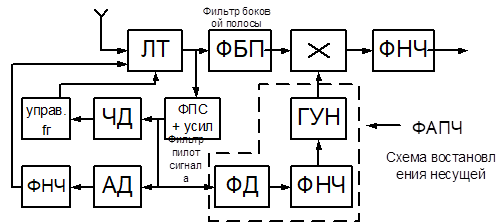

Рассмотрим структуру приемника ОБП сигнала с частично подавленной несущей.
С выхода ЛТ сигнал поступает на 2 фильтра, ФБП выделяет информативную часть, ФПС выделяет пилот сигнал.
Выход ФПС используется для организации работ систем частотной автоподстройки и АРУ, кроме того пилот сигнал подается на схему восстановления несущей. С
выхода ГУН на перемножитель подается очищенный от помех и стабильный по уровню сигнал несущей.
Сигнал после перемножителя подается на ФНЧ, и возникает демодулирование сигнала.
Прием ОБП сигнала с полностью подавленной несущей.
Восстановление несущей происходит с помощью синтезатора частоты (СЧ)
Из-за нестабильности частот возбудителя передатчика и гетеродина приемника, демодулированный сигнал(его спектр) может смещаться по оси частот относительно спектра модулирующего сигнала на передатчике.
Если этот сдвиг превышает 50Гц то человек не в состоянии разобрать переданную информацию. Если речь идет о передачи музыкальных сигналов то искажения заметны при сдвиге 2-5Гц.
В лекции "4.1 Казахстан в XIII- первой половине XV вв." также много полезной информации.
Если речь идет о радиотелефонной связи то при использовании кварцевых генераторов с нестабильностью частоты 106 макс частота связи 25-30 Мгц а передача музыки не осуществляется.
В случае приема сигнала с полностью подавленной несущей, АРУ осуществляется по выходному сигналу. И чтобы АРУ не реагировало на естественное изменение громкости сигнала постоянную времени АРУ делают большой однако чтобы не было пауз устанавливают большой коэффициент передачи ЛТ и при начале следующей фазы происходит искажение сигнала пока система АРУ вновь не выйдет в стационарный режим.
Сравнение практических схем приема АМ сигнала с оптимальным приемником АМ сигнала.
Из теории оптимального приема следует структура ЛТ:
Ген-опорн Н – генератор опорного напряжения.
С выхода ЛИ сигнал поступает на систему ФАПЧ в которой формируется сигнал совпадающий по частоте с несущей и далее с помощью перемножителя и ФНЧ осуществляется демодуляция сигнала (схема с синхронным АД) В схемах где используется диодные детекторы. В данной схеме выигрыш в отношении сш при приеме слабых сигналов, в случае сильных сигналов выигрыша нет.
